100x0-200mm - (rox 20x200mm) 1ks - Kotviaca pätka /noha - Nastaviteľná

Kód: WSR2

6,03 € 4,90 € bez DPH 6,03 € / 1 ks

Skladom (7 ks)

Môžeme doručiť do:

27.10.2026

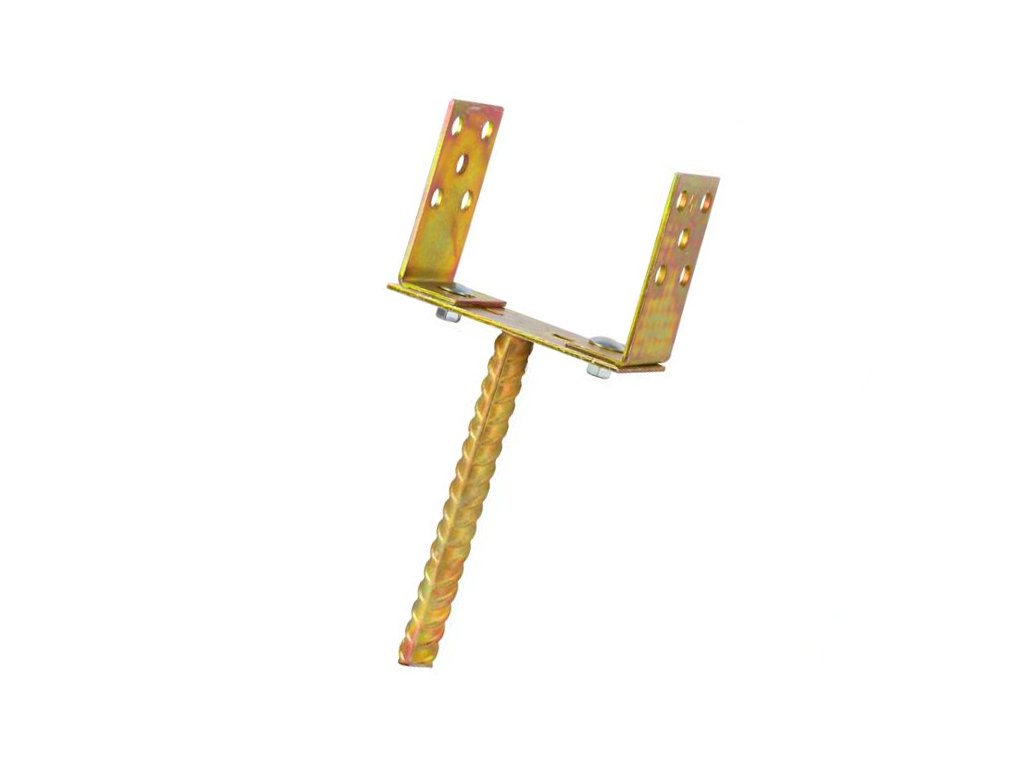

Nastaviteľná kotviaca pätka TZ WSR2 s roxorom na spojenie dreveného stĺpa s betónovým základom. Posuvné bočnice umožňujú prispôsobiť šírku opory hranolu.

Detailné informácie

Popis
Diskusia

Podrobný popis

Nastaviteľná kotviaca pätka TZ WSR2 pre drevený stĺp

Kotviaca pätka TZ WSR2 spája drevený stĺp s betónovým základom. Dva oceľové bočné diely sa posúvajú voči sebe, takže možno šírku opory nastaviť v rozsahu 0–200 mm. Pätka sa prispôsobí skutočnej šírke hranola a používa sa pri kotvení stĺpikov altánkov, prístreškov a ďalších drevených konštrukcií.

Bočnice obopínajú stĺp z dvoch strán. Pripravené otvory umožňujú pripevniť drevo k oceľovej opore a skrutkové spojenie spodných častí zaisťuje zvolenú šírku. Pripojenie pätky k základu tvorí oceľový roxor; tento typ preto vyberajte aj podľa spôsobu pripravovaného kotvenia do betónu.

Vyhotovenie WSR má dlhý roxor pod nastaviteľnou oporou. Je určené pre riešenie, kde sa kotvenie do betónového základu pripravuje prostredníctvom tohto oceľového tŕňa. Pozinkovaná oceľ tvorí teleso pätky aj jej povrchovú ochranu.

Výber pätky

Zvoľte rozsah, do ktorého patrí skutočná šírka stĺpa. Vyhotovenie spodnej časti a upevnenie vyberte podľa návrhu základu a konštrukcie.

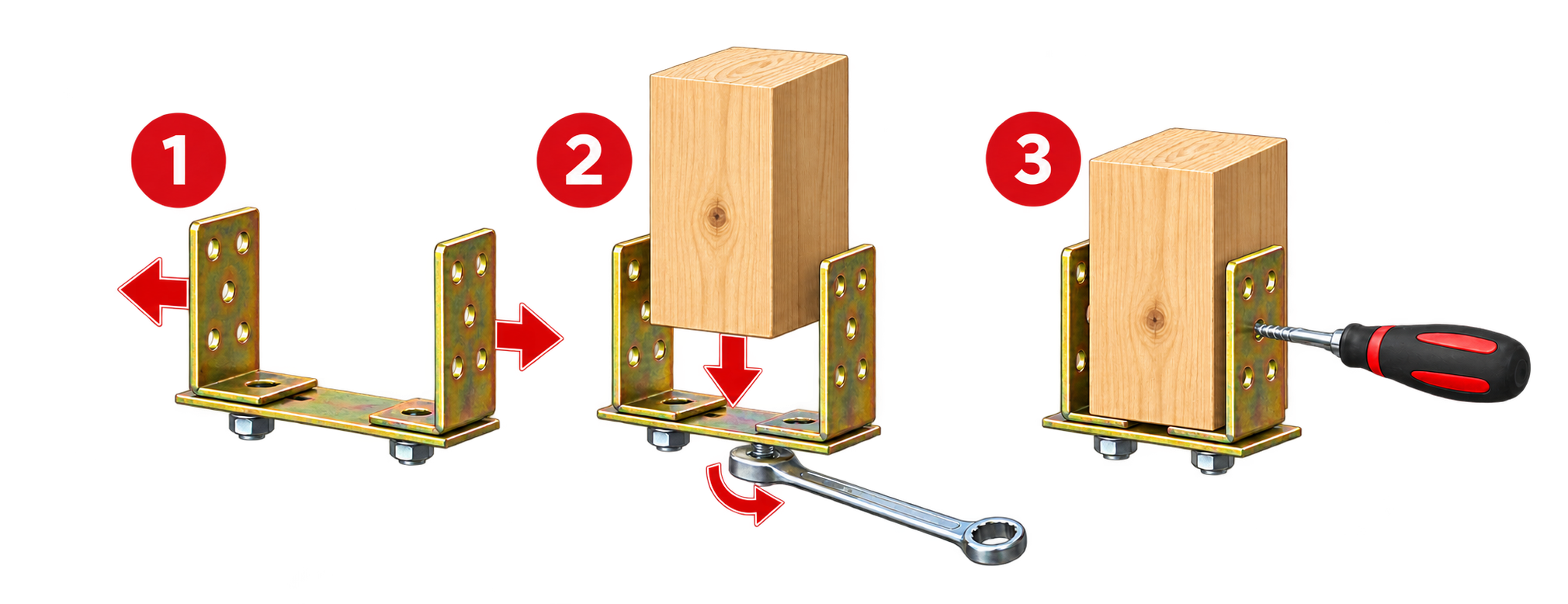

Ilustrácia znázorňuje princíp nastavenia hornej opory a upevnenia dreveného stĺpa. Zakotvenie spodnej časti pätky určuje návrh konštrukcie.

Pred osadením overte šírku stĺpa a pripravte spôsob spojenia spodnej časti pätky s betónovým základom podľa návrhu konštrukcie.
Bočnice nastavte podľa stĺpa a zaistite ich vzájomné skrutkové spojenie. Skontrolujte dosadnutie dreva do opory.
Pripevnenie cez otvory v bočniciach, typ spojovacích prvkov a ich počet určte podľa návrhu spoja. Pred zaťažením skontrolujte polohu a upevnenie stĺpa.

Dodatočné parametre

Kategória:	Nohy / pätky stĺpa s roxorom do betónu - Nastaviteľné
Hmotnosť:	1.21 kg

Diskusia

Buďte prvý, kto napíše príspevok k tejto položke.

Rozmer:	100x0-200mm
Šírka:	0-200mm
Výška:	100mm
Hrúbka železa pätky:	4mm
Rozmer roxora:	Ø 20x200 mm
Montážne otvory:	10 × Ø 11 mm
Materiál:	FE - pozinkovaná oceľ
Povrchová úprava:	Zinok
Obsah balenia:	1 ks
