Rozperná hmoždinka Klimas BGK-10 10 × 50 mm, blister 7 ks
Rozperná hmoždinka do sadrokartónu Klimas BGK-10 je súprava na ľahké upevnenia do sadrokartónu a vhodného muriva. Využijete ju napríklad pri upevňovaní ľahkej krycej lišty alebo montážnej príchytky na priečku. Pred výberom si overte podklad a zaťaženie, ktoré má spoj preniesť.
Pri montáži do dosky sa pružné polyamidové telo zasunie do predvŕtaného otvoru. Keď skrutku dotiahnete cez upevňovaný diel, ramená sa za doskou zložia a vytvoria oporu na jej zadnej strane. Golier puzdra pri vložení dosadne k lícu podkladu.
Klimas dodáva puzdro spolu s rozmerovo zladenou skrutkou. Jej zápustná hlava pritlačí diel k podkladu, keď má montážny otvor vhodné sedlo. Pri práci s murivom sa riaďte podmienkami výrobcu pre konkrétny druh tehly; hodnoty pre sadrokartón sa na murivo neprenášajú.

Technické údaje

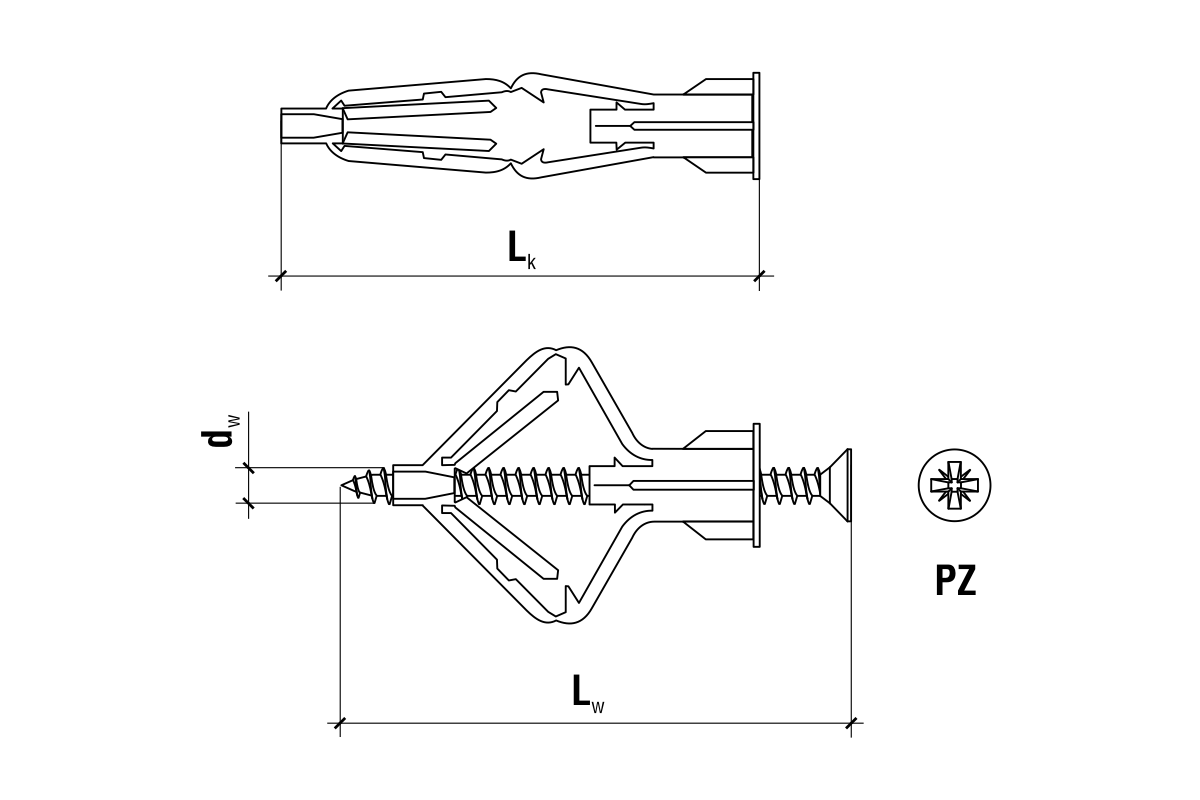

Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Pevnostné hodnoty v kN sú návrhové údaje pre príslušný podklad z listu GKW. V tabuľke sa dĺžka puzdra posudzuje oddelene od hĺbky otvoru.
Hmoždinka
Kliknite na červené označenie alebo hodnotu v tabuľke.| Priemer hmoždinky | 10 mm |
|---|---|
| Dĺžka hmoždinky (Lk) | 50 mm |
| Materiál puzdra | Polyamid (PA), nylon |

Skrutka
Kliknite na červené označenie alebo hodnotu v tabuľke.| Priemer skrutky (dw) | 3,5 mm |
|---|---|
| Dĺžka skrutky (Lw) | 60 mm |
| Materiál skrutky | Pozinkovaná oceľ |
| Hlava skrutky | Plochá zápustná |
| Drážka skrutky | PZ2 |

Osadenie
Kliknite na červené označenie alebo hodnotu v tabuľke.| Priemer otvoru (d0) | 10 mm |
|---|---|
| Minimálna hĺbka osadenia (dp) | 12 mm |
| Minimálna hĺbka otvoru (h0) | 35 mm |
| Maximálna využiteľná dĺžka (hu) | 30 mm |

Návrhová odolnosť podľa listu GKWZobraziť údajeSkryť údaje
| Dutá keramická tehla | 0,13 kN |
|---|---|
| Sadrokartón | 0,17 kN |
Predávané balenie
| Obsah balenia | 1 blister (7 ks) |
|---|
Nakupujte s okamžitou zľavou!
Predávame nielen kusové krabičky. Pre profesionálov s vysokou spotrebou sme si pripravili aj predaj na celé kartónové balenia s okamžitou zľavou. Pri rozmere 10 × 50 mm môžete namiesto 7 ks vybrať kartón 63 ks s výhodnejšou cenou za kus.
Nemusíte čakať na zľavové kódy alebo výpredaje: výhodnejšia kartónová cena je už uvedená pri väčšom balení.
Pozrieť kartónové balenie
Prečo si vybrať GKW

Pružný nylon pri vkladaní
Pružnosť polyamidu pomáha pri osádzaní puzdra do pripraveného otvoru. Golier zostane pri líci dosky a drží polohu puzdra pri zavádzaní skrutky.

Opora na zadnej strane dosky
Pri doťahovaní skrutky sa rozperné ramená zložia k zadnej ploche dosky. V dutine tak vznikne opora aj bez plnej steny tesne za doskou.

Skrutka zladená s puzdrom
Súčasťou každej súpravy je pozinkovaná oceľová skrutka 3,5 × 60 mm. Nemusíte hľadať vhodný priemer ani dĺžku zvlášť; pri montáži použite dodaný pár.

Zápustná hlava s drážkou PZ2
Kónická spodná strana hlavy dosadne do zodpovedajúceho otvoru a pritiahne upevňovaný diel. Na zavedenie a dotiahnutie použite bit PZ2.
Použitie a správny výber
Vhodné použitie
- Krycie lišty na priečke – Ľahkú kryciu lištu pripevnite k sadrokartónovej priečke, ak podklad, hrúbka dielu a zaťaženie vyhovujú údajom výrobcu.
- Príchytky v dutom murive – Ľahký montážny úchyt sa dá pripevniť do vhodnej dutej keramickej tehly. Otvor pripravte bez príklepu a zaťaženie porovnajte s údajom pre tento podklad.
Pri výbere zohľadnite
- Použite dodaný pár a skontrolujte priestor na rozopretie za doskou.
Skontrolujte hrúbku upevňovaného dielu a pri doske aj priestor za ňou. Hmoždinka sa musí mať kde rozoprieť a dodaná skrutka musí po dotiahnutí prejsť celým puzdrom.
Technický list uvádza minimálnu hĺbku osadenia 12 mm, minimálnu hĺbku otvoru 35 mm a maximálnu využiteľnú dĺžku 30 mm. Každý údaj opisuje inú časť spoja. Pri doske posudzujte skutočné osadenie podľa schémy.
- Sadrokartón, dutá keramická tehla, keramická a vápenno-piesková tehla podľa technického listu.
Montáž krok za krokom
Pripravte si
- Vrták do určeného podkladu, priemer 10 mm, a bit PZ2.
Pripravte otvor
Určte podklad a overte očakávané zaťaženie. Vyvŕtajte otvor s priemerom 10 mm; v dutom keramickom murive vŕtajte bez príklepu.
Vložte puzdro
Odstráňte z otvoru voľný prach a zasuňte puzdro až po golier. Upevňovaný diel priložte k lícu podkladu a zarovnajte jeho otvor s puzdrom.
Zaveďte skrutku
Dodanú skrutku veďte cez upevňovaný diel a zaskrutkujte ju bitom PZ2, kým neprejde celým telom hmoždinky. Hlava má dosadnúť k dielu.
Skontrolujte spoj
Na sadrokartónovej doske sa pri dotiahnutí ramená zložia za doskou. Skontrolujte dosadnutie dielu a skrutku nepreťahujte.

Otázky, ktoré pomôžu pri výbere
Aký vrták a bit použiť na túto hmoždinku?
Pripravte vrták s priemerom 10 mm a bit PZ2 na dodanú skrutku. Druh vrtáka zvoľte podľa materiálu, do ktorého vŕtate.
Je vhodná aj do dutej tehly?
Áno, výrobca uvádza aj dutú keramickú tehlu. Použite vŕtanie bez príklepu a pri návrhu spoja vychádzajte z návrhovej odolnosti tohto podkladu.
Čo znamená využiteľná dĺžka 30 mm?
Je to maximálna využiteľná dĺžka pri upevňovanom diele podľa schémy výrobcu. Pri výbere posúďte aj podklad a priestor na osadenie puzdra.
Akú odolnosť uvádza výrobca pre sadrokartón?
Technický list GKW uvádza pre sadrokartón návrhovú odolnosť 0,17 kN. Hodnota platí pre osadenie podľa výrobcu a nevyjadruje univerzálnu hmotnosť predmetu, ktorý môžete zavesiť.
Koľko súprav so skrutkou obsahuje balenie?
V blistri je 7 súprav. Každá súprava obsahuje nylonovú hmoždinku a dodanú skrutku.
