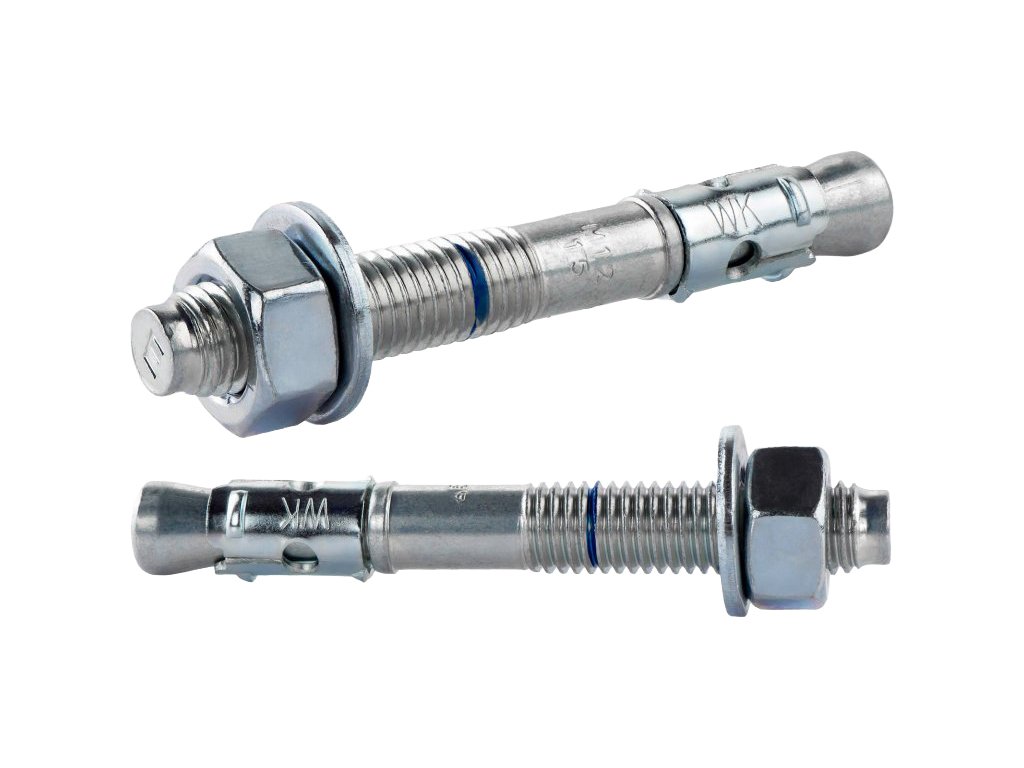

Oceľová rozperná kotva do betónu LE-ZN 10 × 115 mm – predaj po kuse
Klimas LE-ZN je mechanická rozperná kotva na montáž oceľových dielov do betónu bez trhlín. Pri dotiahnutí matice sa rozperná objímka posunie po kuželi a oprie sa o stenu vrtu. Matica s podložkou pritom pritlačí upevňovaný diel k podkladu. Takto sa kotvia napríklad základové dosky strojov, pätky regálov alebo stĺpiky zábradlia v suchom interiéri.
Pri dĺžke 115 mm výrobca pripúšťa diel hrubý najviac 35 mm pri štandardnej hĺbke alebo 55 mm pri zníženej hĺbke. Pred vŕtaním vyberte jeden spôsob osadenia podľa hrúbky dielu, hrúbky betónu a návrhu spoja. Použite všetky montážne hodnoty z tej istej skupiny. Po správnom dotiahnutí je mechanický spoj pripravený na navrhnuté zaťaženie bez čakania na vytvrdnutie.
Technické údaje
¹ Hrúbka betónu v tabuľke patrí k referenčnej konfigurácii technického listu. Pre konkrétnu skupinu kotiev posúďte hrúbku podkladu spolu s rozstupom kotiev a vzdialenosťou od okraja podľa ETA. Menovitá hĺbka osadenia, účinná hĺbka kotvenia a hĺbka vrtu sú rôzne údaje.
Rozmery kotvy

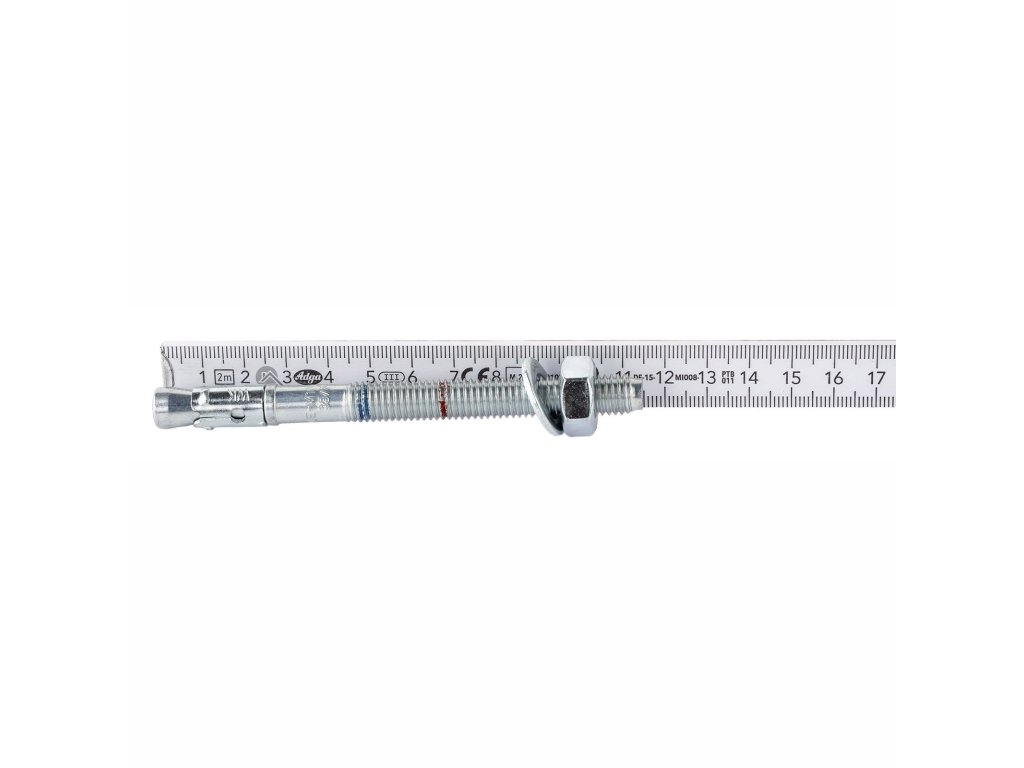

| Priemer kotvy (d) | 10 mm |
|---|---|
| Celková dĺžka (L) | 115 mm |
| Metrický závit | M10 |
| Dĺžka závitu | 70 mm |
| Materiál | Galvanicky pozinkovaná uhlíková oceľ |
| Hrúbka zinkového povlaku | ≥ 5 µm |
Spoločné montážne údaje
| Priemer vrtáka (d₀) | 10 mm |
|---|---|
| Max. priemer otvoru v upevňovanom diele (df) | 12 mm |
| Uťahovací moment (Tinst) | 30 Nm |
| Veľkosť kľúča (SW) | 17 mm |
| Podklad | Betón bez trhlín C20/25 až C50/60 |
Štandardné kotvenie
| Max. hrúbka upevňovaného dielu (tfix) | 35 mm |
|---|---|
| Menovitá hĺbka osadenia (hnom) | 69 mm |
| Účinná hĺbka kotvenia (hef) | 60 mm |
| Min. hĺbka vrtu (h₁) | 74 mm |
| Hrúbka betónu pre referenčné osadenie¹ (hmin) | 120 mm |
Znížené kotvenie
| Max. hrúbka upevňovaného dielu (tfix) | 55 mm |
|---|---|
| Menovitá hĺbka osadenia (hnom) | 49 mm |
| Účinná hĺbka kotvenia (hef) | 40 mm |
| Min. hĺbka vrtu (h₁) | 54 mm |
| Hrúbka betónu pre referenčné osadenie¹ (hmin) | 100 mm |
Predajné balenie
| Predajné množstvo | 1 ks |
|---|
Prečo si vybrať LE-ZN
Rozperný spoj dotiahnutím matice
Rozperná objímka sa po kuželi roztiahne proti betónu. Montáž cez otvor v upevňovanom diele umožní osadiť a dotiahnuť kotvu s dielom na mieste.
Zaťaženie hneď po správnom osadení
Pri mechanickom spoji nie je prestávka na vytvrdnutie. Navrhnuté zaťaženie možno preniesť po riadnom osadení a dotiahnutí predpísaným momentom.
Matica a podložka sú už nasadené
Kotva prichádza zmontovaná. Pracujte s dodanou zostavou bez výmeny dielov; podložka po dotiahnutí dosadne na upevňovaný diel.
Zinková ochrana pre suchý interiér
Galvanický zinok pokrýva všetky diely kotvy. Toto vyhotovenie je určené do suchých vnútorných priestorov.
Použitie a správny výber
Vhodné použitie
- Stroje a zariadenia – Pätky strojov a zariadení upevňované k betónovej podlahe.
- Oceľové konštrukcie a regály – Pätky ľahkých a stredne ťažkých oceľových konštrukcií, skladových regálov a vnútorných zábran.
- Zábradlia – Kotvenie stĺpikov zábradlia do betónu podľa navrhnutých rozstupov a vzdialenosti od okraja.
Pri výbere zohľadnite
- LE-ZN vyberajte do betónu bez trhlín pri statickom alebo kvázistatickom zaťažení. Typ kotvy a jej rozmery musí potvrdiť návrh spoja podľa EN 1992-4.
- Ak spoj musí spĺňať požiadavku pri požiari, overte návrh a príslušné charakteristické hodnoty podľa ETA 20/0640. Samotné označenie kotvy neurčuje požiarnu odolnosť celého spoja.
Hrúbku dielu porovnajte s limitom pre zvolenú hĺbku osadenia. Ak tabuľka pre niektorú hĺbku hodnoty neuvádza, tento spôsob osadenia pri danom rozmere nepoužite.
- Betón bez trhlín C20/25 až C50/60, vystužený aj nevystužený, v suchom interiéri.

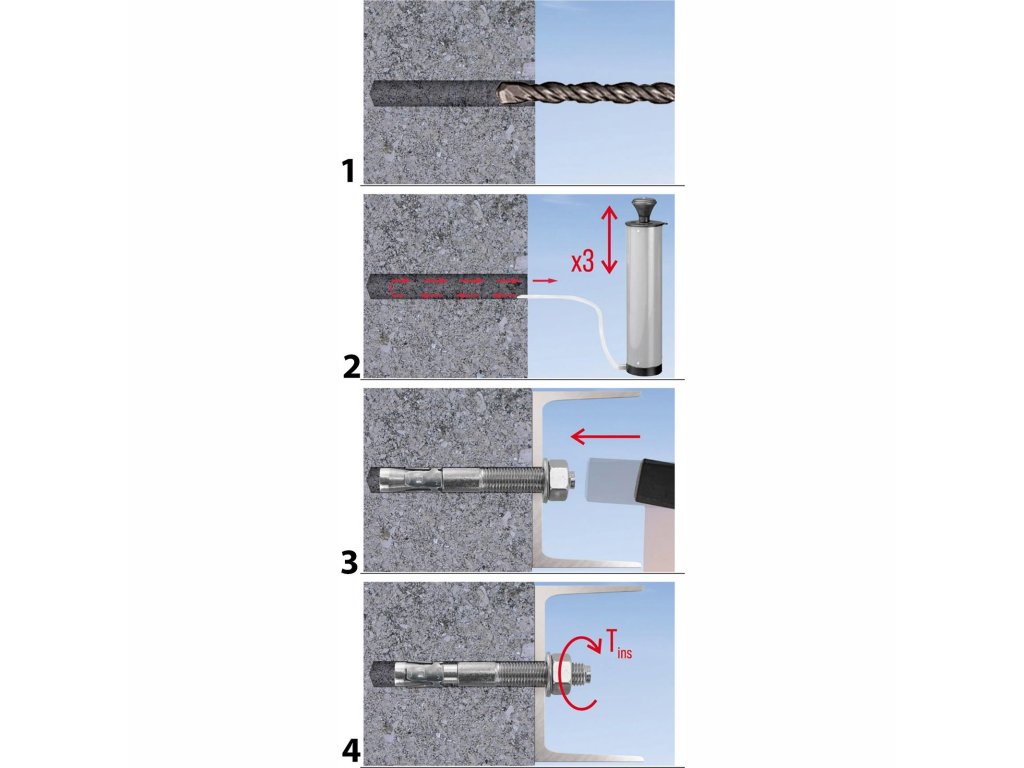

Montáž krok za krokom
Pripravte si
- Vrták do betónu Ø 10 mm, čistiacu kefu SCF, vyfukovaciu pumpu PCF, kladivo a momentový kľúč s nadstavcom 17 mm.
Vyvŕtajte otvor
Vyznačte polohu podľa návrhu. Vŕtajte kolmo vrtákom Ø 10 mm do hĺbky zvolenej v tabuľke; nepoškoďte výstuž.
Vyčistite vrt
Vrt prečistite kefou SCF aspoň trikrát a vyfúkajte pumpou PCF aspoň trikrát.
Osaďte kotvu
Cez otvor v upevňovanom diele zasuňte zostavenú kotvu ľahkými údermi kladiva do zvolenej hĺbky.
Dotiahnite maticu
Maticu dotiahnite momentovým kľúčom na 30 Nm. Podložka musí dosadnúť na upevňovaný diel.
Otázky, ktoré pomôžu pri výbere
Môžem kotvu použiť v trhlinovom betóne alebo vonku?
Tento typ je určený na betón bez trhlín v suchom interiéri. Pre trhlinový betón alebo vonkajšie prostredie vyberte kotvu, ktorej posúdenie pokrýva daný podklad a prostredie.
Aký hrubý diel môžem upevniť?
Najväčšiu hrúbku dielu pre obe hĺbky uvádza tabuľka. Použite aj ostatné montážne hodnoty z tej istej skupiny.
Aký vrták a moment potrebujem?
Použite vrták do betónu Ø 10 mm a momentový kľúč 17 mm. Maticu dotiahnite na 30 Nm.
Dá sa spoj zaťažiť hneď po montáži?
Áno, po správnom osadení a dotiahnutí na predpísaný moment v rozsahu navrhnutého zaťaženia. Mechanický spoj nepotrebuje čas na vytvrdnutie.
