10x180mm - 200ks - Fasádne natĺkacie hmoždinky LFN - plastový tŕň - s predĺženou expanznou zónou

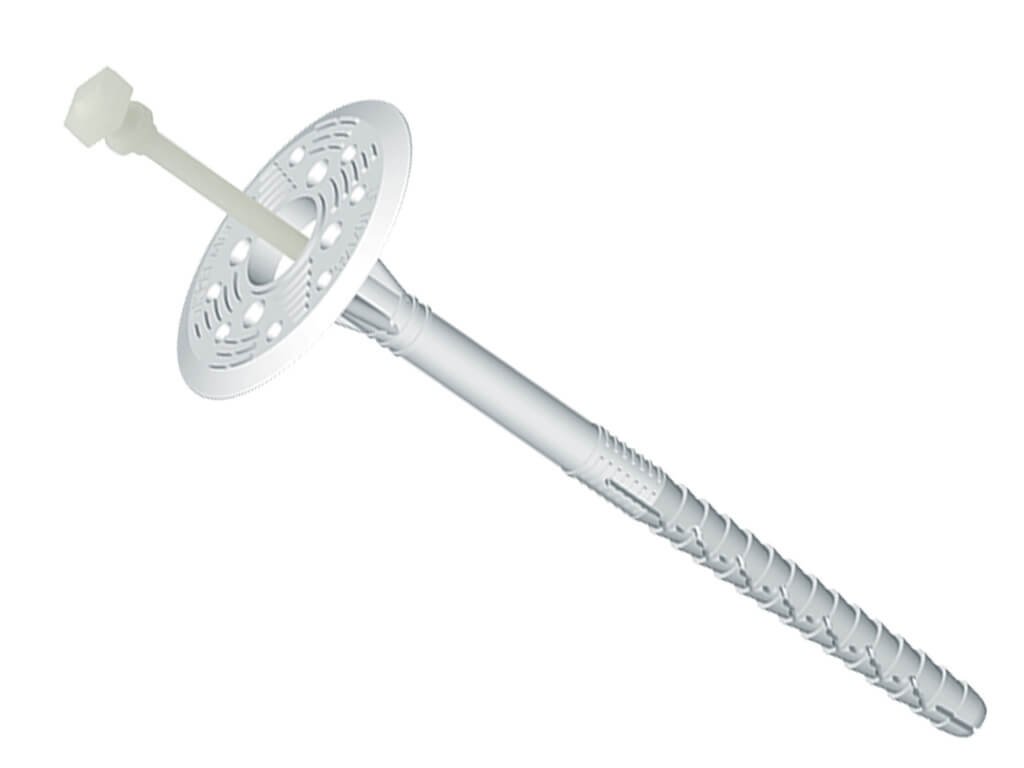

LFN-10 Hmoždinka fasádna natĺkacia s plastový tŕňom a predĺženou expanznou zónou

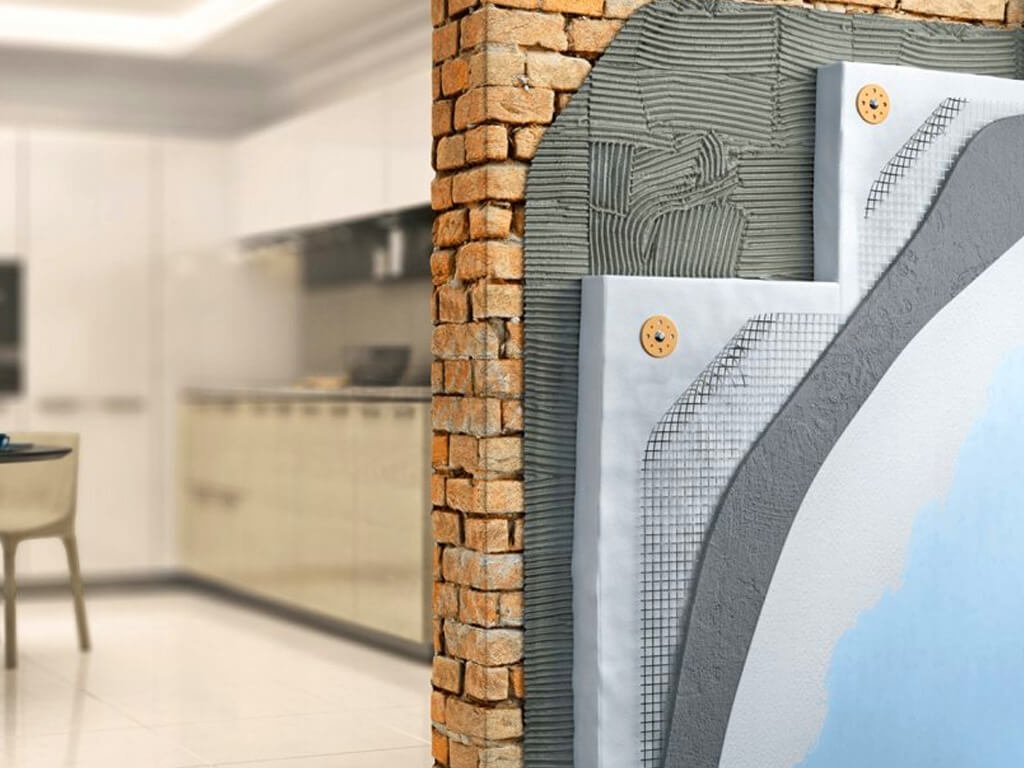

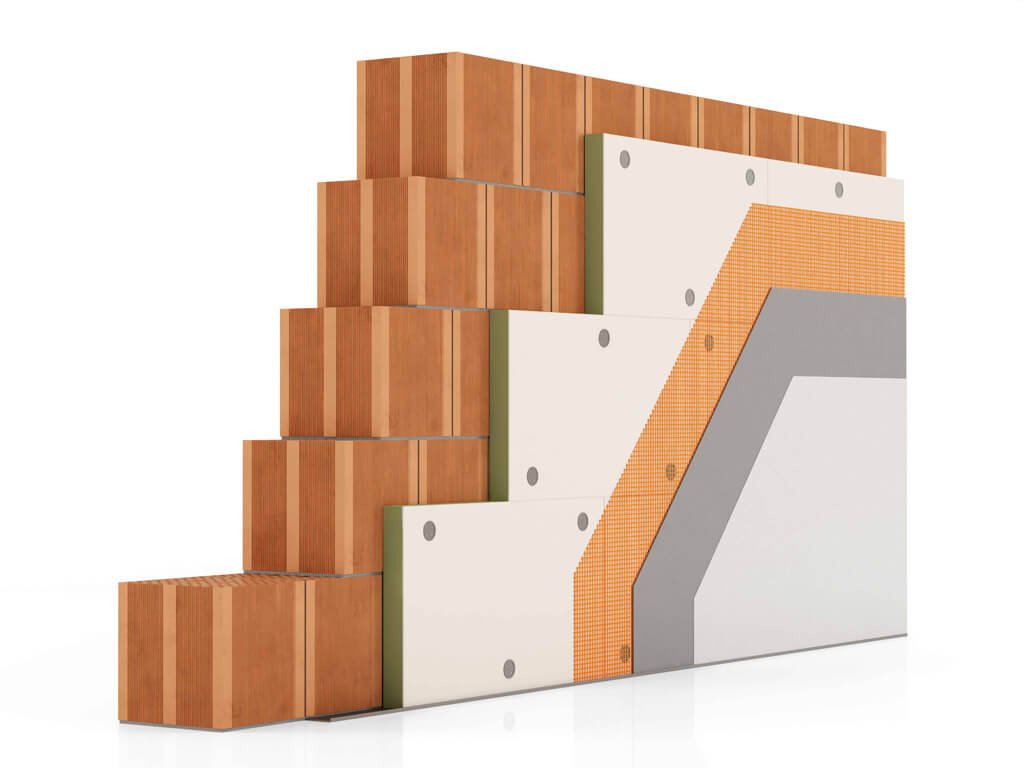

Natĺkacie tanierové Fasádne plastové hmoždiny LFN sú výrobkom renomovanej firmy Klimas Wkręt-met. Tieto hmoždinky o priemere 10 mm s plastovým tŕňom a predĺženou expanznou zónou sú určené pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre domy, bytové domy a komerčné budovy, ale aj pre prízemné priemyselné stavby. Tanierová hmoždinka je vhodná pre podklady z muriva z plných i dierovaných tehál a pórobetónu teda do podkladov kategórií B, C a E.

Tanierová hmoždinka je vyrobená z polypropylénu a a plastový tŕň z polyamidu a je zosilnený skleným vláknom, čo znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s kratšou expanziou pre menej náročné podmienky kotvenia.

Tabuľka pre výber správneho rozmeru fasádnej hmoždiny LFN s predĺženou expanznou zónou.

*približná hrúbka izolačného materiálu

4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
5. Správne upevnite tepelnoizolačné panely (polystyrén) pomocou lepidla
6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
10. Počet hmoždiniek na 1 m² by mal byť stanovený v návrhu tepelnej izolácie alebo v kotviacom pláne spracovanom autorizovanou osobou pre konkrétnu stavbu.
Odporúčaný počet hmoždiniek: pre POLYSTYRÉN:
Polystyrén – min. 2 ks/doska – 4 ks/m2

11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom)
13. Potom zatlačte upevňovací kolík, aby ste pevne pripevnili upevňovací prvok
14. Nezatĺkajte upevňovacie prvky (hmoždinky), keď je kolík už zasunutý, pretože by sa mohli zlomiť
15. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.
16. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou pri zápustnej montáži. Zátky nájdete aj v našom e-shope.
