10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

Kód: LMX10180
63,60 € 53 € bez DPH 0,32 € / 1 ks
Objednané
Môžeme doručiť do:
25.7.2024

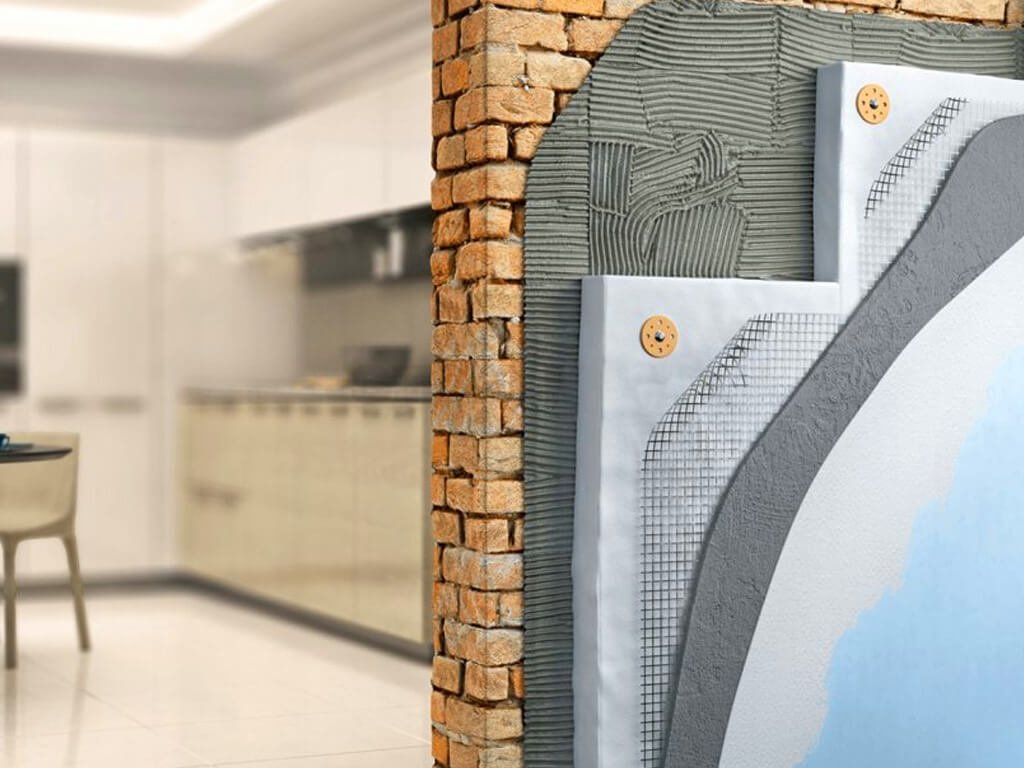

Tanierová natĺkacia fasádna hmoždinka LMX s kovovým tŕňom vhodná na kotvenie polystyrénu a minerálnej vlny pre murivo kategórie A, B, C, D, E v zatepľovacom systéme ETICS.

Detailné informácie

Podrobný popis

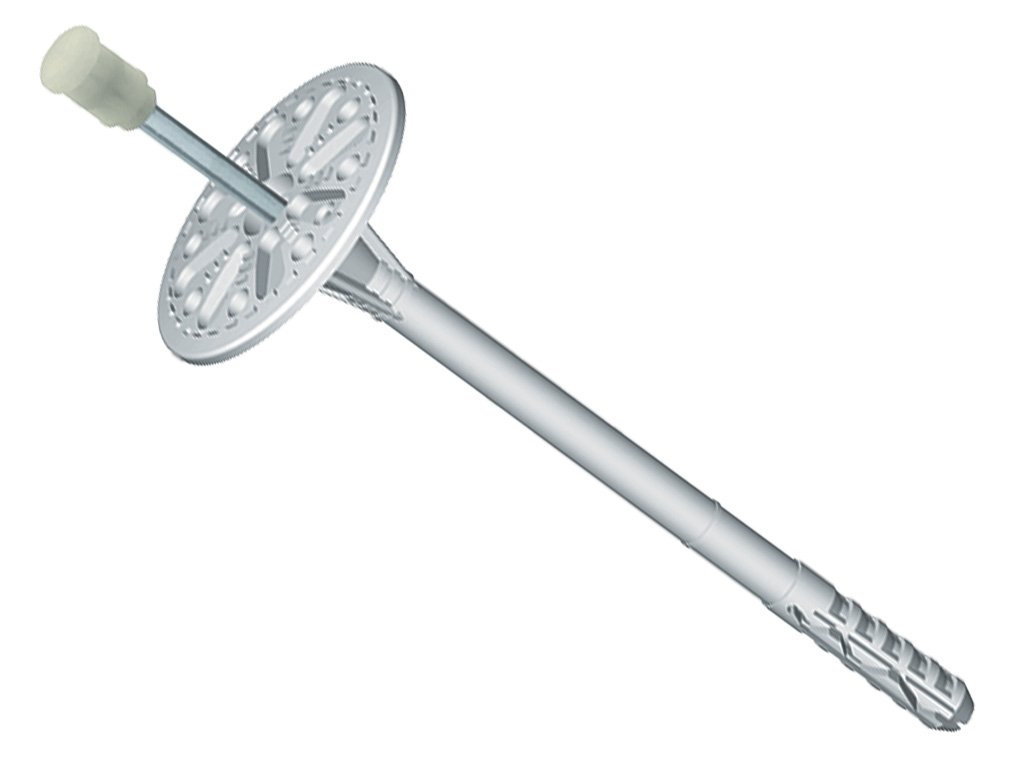

LMX-10 Hmoždinka fasádna natĺkacia s kovovým tŕňom a skrátenou expanznou zónou

Natĺkacie tanierové Fasádne plastové hmoždinyLMX sú výrobkom renomovanej firmy Klimas Wkręt-met. Tieto hmoždinky o priemere 10 mm s kovovým tŕňom a skrátenou expanznou zónou sú určené pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre domy, bytové domy a komerčné budovy, ale aj pre prízemnépriemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.

Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým krytom z polyamidu, čo znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou pre náročnejšie podmienky kotvenia.

PARAMETRE PRODUKTU

Rozmer tela (Lk x dk):
10x180mm
Priemer tela (dk):
10mm
Dĺžka hmoždinky (Lk):
180mm
Priemer hlavičky (Dk):
60mm
Materiál hmoždinky:
Polypropylén PP
Spotreba:
cca 4ks / 6ks na m2
Hĺbka kotvenia (heff):
30 / 50(*E) mm
Hĺbka otvoru (h0):
40 / 60(*E) mm
Tepelná vodivosť (χ):
0,004 W/K - viditeľná mon.
0,002 W/K - zápustná mon.
Pevnosť tanierika (S):
0,5 kN/mm
Tŕň:
Pozinkovaná oceľ,
hlava pokrytá PA
Obsah balenia:
 200 ks


10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

Charakteristická únosnosť podľa ETA 16/0509

Kategória podkladuPodkladHustota
[kg/dm3]
Charakteristická únosnosť [kN]
ABetón C12/C15≥ 2,250,75
ABetón C20/25 - C50/60≥ 2,300,90
BPlné tehly z hliny≥ 2,000,90
BKeramické plné tehly≥ 2,000,90
C
Keramické dute bloky≥ 1,600,90
CPerforované tehly≥ 1,200,90
CPorotherm 25≥ 0,800,50
DBetónové tvárnice s ľahčeným kamenivom≥ 0,880,90
EPórobetón AAC 2≥ 0,350,75
EPórobetón AAC 7≥ 0,650,90
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

Výhody LMX Fasádnych hmoždiniek

10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Inovatívna konštrukcia zátky veľké množstvo kotviacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty. Vyššia tuhosť podpornej podložky znamená lepšiu pevnosť fixovaného materiálu
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Hlava kovového tŕňu Je potiahnutá plastom, zlepšuje koeficient prenikania tepla a dodatočne chráni tŕň pred koróziou, čím sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždiniek
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Krátka expanzná zóna Menšia hĺbka vŕtania prináša úsporu času a minimálne úsilie.
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Nový vylepšený design S hĺbkou kotvenia 30 mm (A, B, C, D) a 50 mm (E)

Tabuľka pre výber správneho rozmeru fasádnej hmoždiny LMX

Hrúbka izolačného mat. tfix [mm]

Nové budovy - 10 mm lepidlaStaré budovy - 10 mm lepidla + 20 mm stará omietka*

S frézovaním (zapustením)

NieÁnoNieÁno
LMX 10x70mm30/10**50/30** 10/-**30/10**
LMX 10x90mm50/30**
70/50**
50/30**
50/30**
LMX 10x110mm
70/50**
90/70**
50/30**
70/50**
LMX 10x120mm
80/60**
100/80**
60/40**
80/60**
LMX 10x140mm
100/80**
120/100**
80/60**
100/80**
LMX 10x160mm
120/100**
140/120**
100/80**
120/100**
LMX 10x180mm
140/120**
160/140**
120/100**
140/120**
LMX 10x200mm
160/140**180/160**
140/120**
160/140**
LMX 10x220mm
180/160**
200/180**
160/140**
180/160**
LMX 10x260mm
220/200**
240/220**
200/180**
220/200**

*približná hrúbka izolačného materiálu
**približná hrúbka izolačného materiálu pri podklade kategórie E (pórobetón)

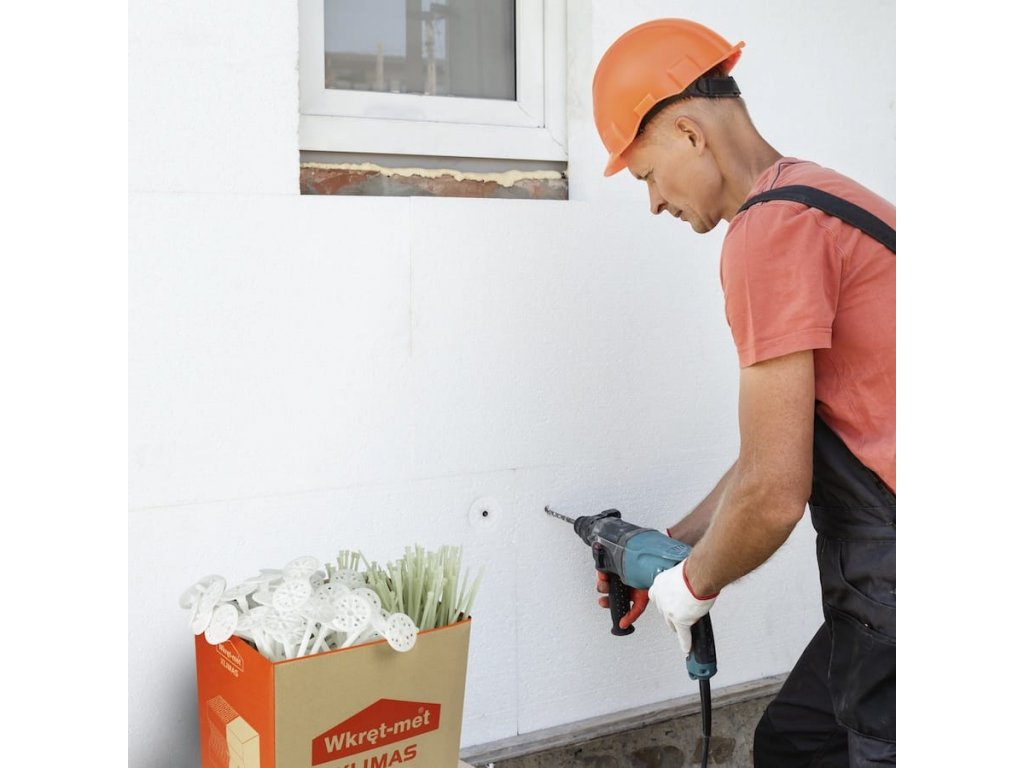

Spôsob montáže

1. Pred inštaláciou identifikujte podklad a vyberte vhodné upevňovacie prvky
2. Zvoľte primeranú dĺžku kotviaceho prvku (hmoždinky) tak, aby dilatačná zóna bola v konštrukčnom materiáli steny
3. Minimálna dĺžka kotviaceho prvku je:
Ld (celkovádĺžka hmoždiny) = tfix + ttol + heff
kde: tfix - hrúbka upevňovaného izolačného materiálu, ttol - hrúbka podkladovej vrstvy (lepidlo + existujúca omietka),
heff - hĺbka kotvenia kotviaceho prvku v podklade (uvedené v hárku a v technickom schválenie)

10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
5. Správne upevnite tepelnoizolačné panely pomocou lepidla
6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
10. Počet kotiev na 1m2 by mal byť definovaný v návrhu tepelnej izolácie.
Odporúčaný počet hmoždiniek:
PRE POLYSTYRÉN a STYRODUR: min. 2 ks/doska – 4 ks/m2
PRE MINERÁLNU VLNU – min. 6 ks/m2
Odporúčanie nenahrádza návrh tepelnej izolácie!!


11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom)
13. Potom zatlačte upevňovací kolík, aby ste pevne pripevnili upevňovací prvok
14. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.
15. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou. Zátky nájdete aj v našom e.shope.

10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

Európsky líder vo výrobe Spojovacieho materiálu

10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Inovatívne procesy Špičkový vývoj produktov
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Stabilný partner Už viac ako 30 rokov na trhu
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Garancia kvality Certifikované produkty pre EU.
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
Garancia spokojnosti Tovar vždy spoľahlivo dodaný

S nami budete vždy spokojní!

10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

14 dní na vrátenie

Všetok tovar ktorý chcete vrátiť do 14 dní zoberieme naspäť bez udania dôvodu. Dokonca Vám zabezpečíme aj kuriéra na prevzatie tovaru až k Vám domov!
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

Odosielame do 24 hodín

Všetok tovar skladom vždy odosielame do 24 hodín. Objednávky vykonané do 15:00 odosielame v ten istý pracovný deň.
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

Bezpečný nákup

Sme overený e-shop so 100% spokojnosťou zákazníkov, o čom svedčia aj osobné hodnotenia našich klientov. Presvedčte sa aj vy o našej rýchlosti a kvalite predaja!
10x180mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

Individuálny prístup

Pokiaľ máte akékoľvek otázky ohľadom našich produktov a služieb, neváhajte nám kedykoľvek počas pracovnej doby zavolať. Radi Vám poradíme a pomôžeme. Sme tu pre Vás!

Dodatočné parametre

Kategória: Natĺkacie - Kovový tŕň - LMX-10
Hmotnosť: 0.2 kg
Dĺžka: 180 mm
Priemer: 10 mm
Balenie: 200 ks
Materiál: Polypropylén PP
Tŕň: Pozinkovaná oceľ, hlava pokrytá PA
