Rámová hmoždinka Klimas KPS-FAST 10 × 200 mm so zápustnou hlavou – 4 × 25 ks
KPS-FAST je rámová rozperná hmoždinka Klimas Wkręt-met na priechodnú montáž. Puzdro prejde otvorom v upevňovanom diele až do pripraveného vrtu. Skrutka pri doťahovaní pritláča polyamid k stenám otvoru. Zápustná skrutka je vhodná najmä na spoje, pri ktorých má drevený diel zostať bez vystupujúcej hlavy.
Do celkovej hrúbky upevnenia patrí aj omietka, obklad alebo vyrovnávacia vrstva. Rozperná zóna musí zostať v nosnom podklade.
Technické údaje
Rozmery
| Priemer puzdra (dk) | 10 mm |
|---|---|
| Dĺžka puzdra (Lk) | 200 mm |
| Priemer skrutky (dw) | 7 mm |
| Dĺžka skrutky (Lw) | 205 mm |
Vyhotovenie
| Hlava skrutky | Zápustná |
|---|---|
| Drážka a pohon | TX40 |
| Materiál puzdra | Polyamid (PA) |
| Materiál skrutky | Oceľ so zinkovým povlakom |
Montážne parametre
| Priemer vrtáka (d0) | 10 mm |
|---|---|
| Hĺbka osadenia v podklade – 70 mm (hnom) | 70 mm |
| Min. hĺbka vrtu – 70 mm (h1) | 80 mm |
| Max. celková hrúbka upevnenia – 70 mm (tfix) | 130 mm |
| Hĺbka osadenia v podklade – 50 mm (hnom) | 50 mm |
| Min. hĺbka vrtu – 50 mm (h1) | 60 mm |
| Max. celková hrúbka upevnenia – 50 mm (tfix) | 150 mm |
| Teplota podkladu pri montáži | −20 až +40 °C |
| Európske technické posúdenie | ETA-12/0272 |
Balenie

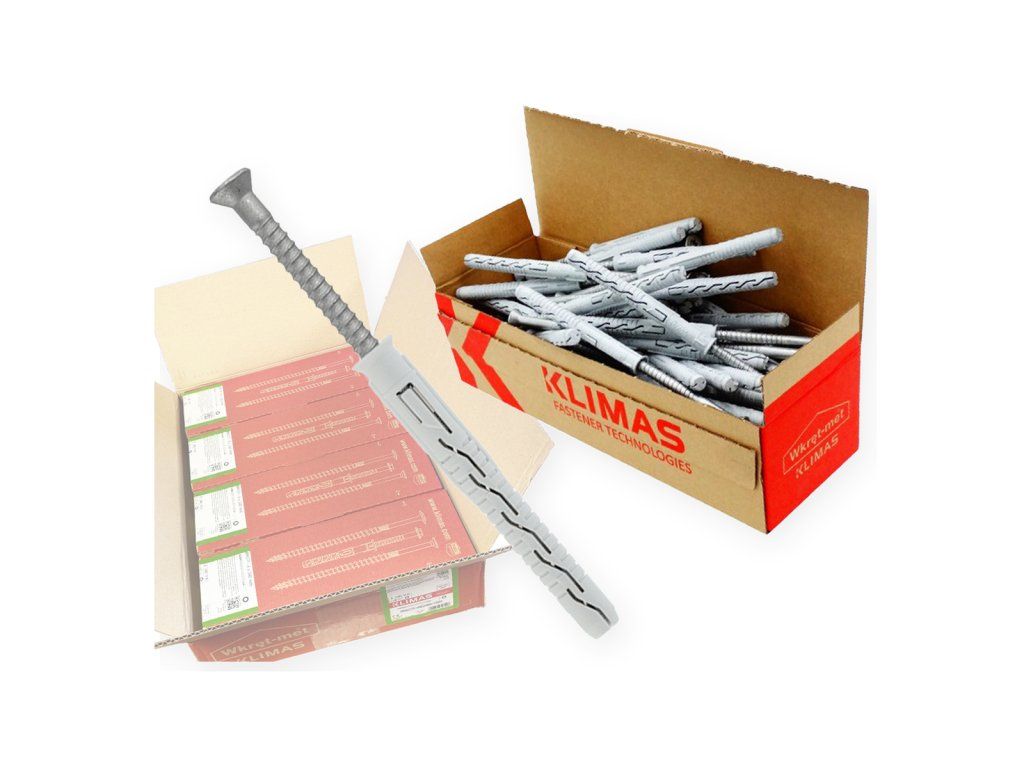

| Obsah balenia | 4 × 25 ks (100 ks) |
|---|
Prečo si vybrať KPS-FAST
Hlava sa zapustí do dreva
Kužeľová hlava dosadne do pripraveného otvoru v dreve. Pri správnom zapustení neprekáža naväzujúcej lište ani ďalšej vrstve.
Bit TX40
Šesťlaločná drážka vedie bit TX40. Pri uťahovaní zasuňte bit do celej hĺbky drážky a veďte ho v osi skrutky.
Polyamidové puzdro sa rozoprie vo vrte
Pri zaskrutkovaní sa puzdro pritlačí k stenám vrtu. Umiestnite jeho rozpernú časť do stavebného podkladu aj pri kotvení cez drevo alebo povrchovú vrstvu.
Zúženie jadra vedie skrutku
Zúženie jadra v časti skrutky uľahčuje jej zavedenie. Puzdro a pribalenú skrutku používajte ako jeden montážny pár.
Použitie a správny výber
Vhodné použitie
- Rámy a lišty – Priechodné upevnenie drevených rámov, obložiek a líšt, ak ho povoľuje montážny návrh daného dielu.
- Laty a interiérové prvky – Uchytenie nenosných lát a ľahkých interiérových prvkov, keď hlava musí zostať v rovine povrchu.
- Interiérové žalúzie – Prichytenie montážnej lišty interiérovej žalúzie, ak jej návod povoľuje tento spôsob kotvenia a dosadnutie zápustnej hlavy.
- Stavebné inštalácie – Uchytenie vhodných prvkov stavebných inštalácií v posudzovanom viacbodovom systéme.
- Vhodné materiály: – Betón, príslušné plné a dierované murivo, tvárnice z ľahkého betónu a autoklávovaný pórobetón podľa ETA. Pri nezhode s uvedeným podkladom určí postup návrh spoja.
Pri výbere zohľadnite
- Pri osadení 70 mm vyvŕtajte v podklade najmenej 80 mm a dodržte celkovú hrúbku upevnenia najviac 130 mm. Pri osadení 50 mm vyvŕtajte v podklade najmenej 60 mm a dodržte celkovú hrúbku upevnenia najviac 150 mm. Hĺbku osadenia určuje podklad a návrh kotvenia. Pre autoklávovaný pórobetón uvádza technický list hodnoty pri osadení 70 mm.
- Ak vám po započítaní vrstiev rozmer nevyhovuje, porovnajte dlhší KPS-FAST 10 × 230 mm.
- ETA posudzuje nenosné viacbodové upevnenie. Pozinkovaná skrutka je určená do suchého interiéru alebo do exteriéru chráneného obkladom, s hlavou zakrytou trvalo pružnou vrstvou proti prenikaniu vlhkosti podľa ETA.
Montáž krok za krokom
Pripravte upevnenie
Určte podklad, návrhové zaťaženie, počet upevňovacích bodov a hrúbku dielu aj s povrchovou vrstvou. Overte potrebnú hĺbku osadenia a rozstupy podľa ETA.
Vyvŕtajte otvor
Vyvŕtajte otvor Ø10 mm do potrebnej hĺbky v podklade. Dierované murivo a pórobetón vŕtajte bez príklepu.
Vyčistite vrt
V plnom podklade odstráňte drvinu pohybom vrtáka tam a späť pri znížených otáčkach. Pred osadením skontrolujte, že otvor dosahuje potrebnú hĺbku.
Osaďte a dotiahnite
Vložte puzdro cez upevňovaný diel. Pribalenú skrutku zaskrutkujte tak, aby prešla celým puzdrom a hlava riadne dosadla. Použite TX40 a skrutku nepretiahnite.
Odolnosť pri požiari
ETA uvádza R90 len pre príslušný typ vo fasádnom systéme v betóne C20/25 až C50/60, bez trvalého osového ťahu a bez šmyku s excentricitou. Hodnota 0,8 kN na kotvu je charakteristická. Návrhovú odolnosť stanovuje výpočet konkrétneho spoja.
Otázky, ktoré pomôžu pri výbere
Čo znamená rozmer na obale?
10 × 200 mm označuje priemer a dĺžku polyamidového puzdra. Pribalená skrutka má 7 × 205 mm.
Ako zohľadniť omietku pri výbere?
Omietku pripočítajte k hrúbke upevňovaného dielu. Súčet porovnajte s údajom t_fix v tabuľke pre zvolenú hĺbku osadenia.
Môžem kotviť do dierovanej tehly?
Overte typ tehly podľa ETA. Pri dierovanom murive výrobca predpisuje vŕtanie bez príklepu.
Čím dotiahnuť pribalenú skrutku?
Použite bit TX40 a zasuňte ho do drážky v osi skrutky. Dotiahnite po dosadnutie hlavy do pripraveného otvoru.
Čo sa počíta ako jeden kus?
Jeden kus tvorí puzdro a jemu priradená skrutka. Toto balenie obsahuje 100 takýchto párov.
