10x72mm - 100 ks - Kotva kovová pre montáž zárubní, PZ2, LO

Kovová rámová kotva LO na upevnenie okien a zárubní

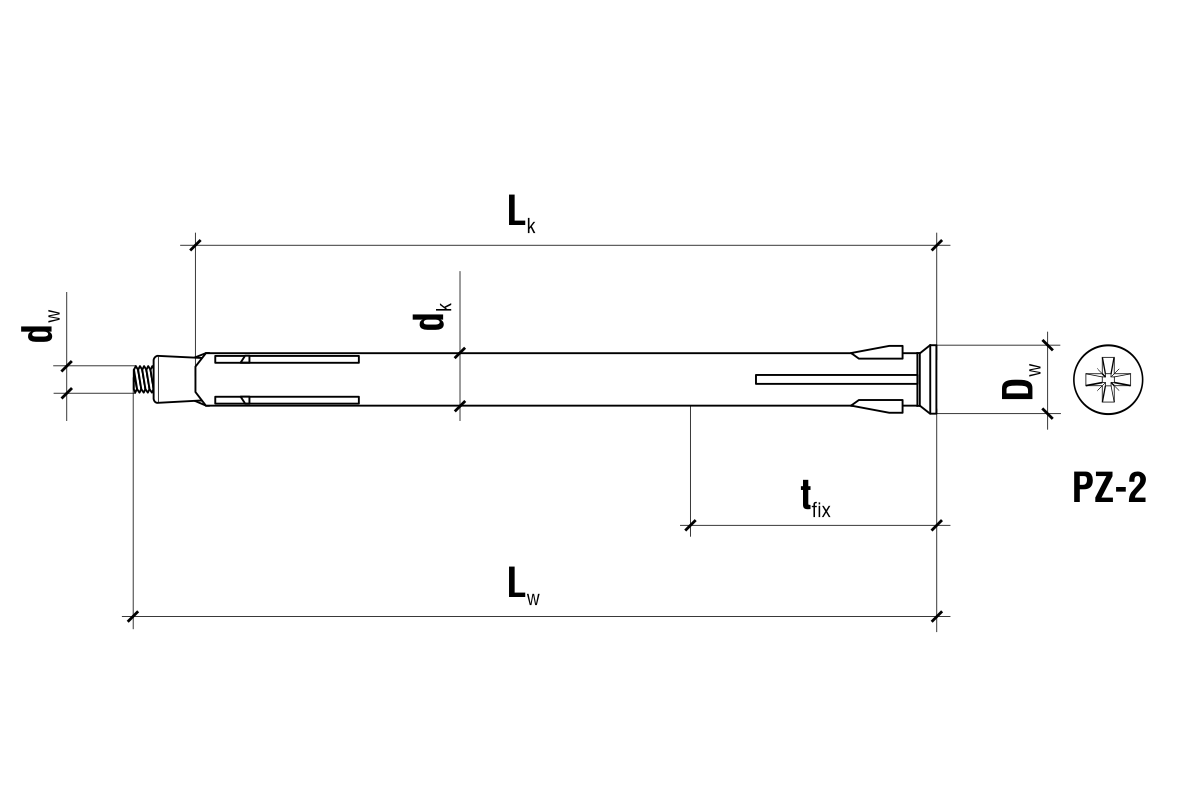

Kotva LO upevňuje okenné rámy a dverové zárubne k nosnému murivu alebo betónu. Tvorí ju oceľové rozperné puzdro, skrutka s metrickým závitom a rozpínací kužeľ. Pri doťahovaní skrutky sa puzdro rozoprie a vytvorí mechanické ukotvenie. Pozinkovaný povrch chráni uhlíkovú oceľ pred koróziou.

Kovová kotva pre zárubne je určená do betónu, plnej pálenej tehly, zvislo dierovaných tvárnic a vápenno-pieskových tehál. Pri výbere treba rozlišovať konkrétny podklad: požadovaná hĺbka kotvenia aj únosnosť sa podľa materiálu líšia. Dĺžku rámovej kotvy zvoľte tak, aby rozperná zóna zasahovala do nosného materiálu steny aj po započítaní hrúbky upevňovaného rámu.

Zapustená hlava s pohonom PZ-2 umožňuje dotiahnuť spoj krížovým bitom zodpovedajúceho typu. Po úplnom zapustení možno hlavu prekryť farebnou plastovou krytkou. Upevnenie tak možno vzhľadovo zladiť s rámom pri montáži okien aj dverí.

Montáž rámovej kotvy

Dĺžku kotvy zvoľte tak, aby rozperná zóna zasahovala do nosného materiálu steny aj po započítaní hrúbky rámu. Pri návrhu upevnenia zohľadnite druh podkladu a zaťaženie spoja.

1. Vyvŕtajte a vyčistite otvor. Použite vrták s priemerom 10 mm a spôsob vŕtania vhodný pre podklad. Do dutinových tvárnic vŕtajte bez príklepu. Otvor v plnom materiáli musí byť aspoň o 10 mm hlbší než kotviaca hĺbka; odstráňte z neho vývrtky.
2. Osaďte kotvu cez rám. Kotvu vložte cez upevňovaný rám do pripraveného otvoru tak, aby rozperná časť ležala v nosnej stene.
3. Dotiahnite skrutku bitom PZ-2. Otáčaním skrutky sa oceľové puzdro rozoprie a mechanicky ukotví rám.
4. Dokončite pohľadovú časť. Úplne zapustenú hlavu možno zakryť farebnou plastovou krytkou zvolenou podľa rámu.
