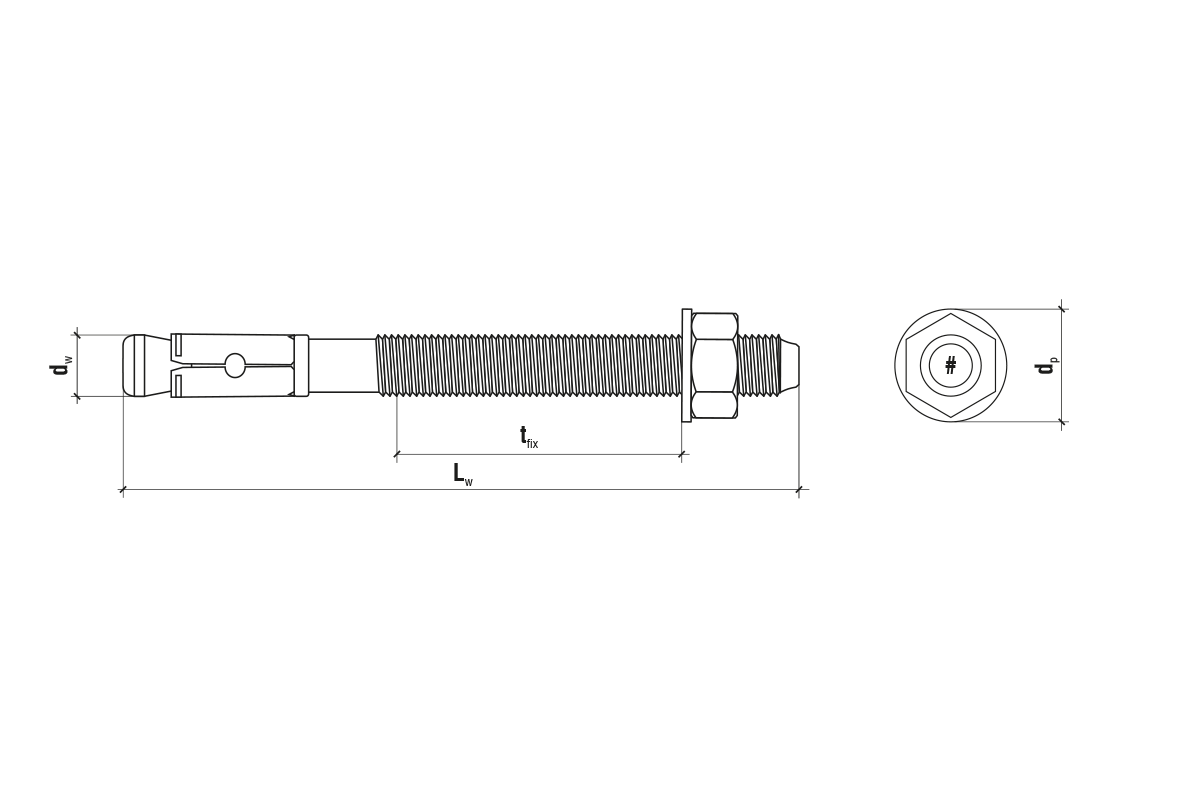

12x125mm - 25 ks - Kotva mechanická (Kyselinovzdorná oceľ A4) 08 x 125, LE-A4

Montáž

1. Pred montážou pripravte čistý a vhodný podklad podľa pokynov výrobcu.
2. Výrobok aplikujte alebo osaďte určeným náradím a dodržte technické parametre.
3. Hotové upevnenie alebo spoj skontrolujte pred zaťažením.

Výhody a použitie

Rýchla a jednoduchá montáž
Rýchla a jednoduchá montáž zatĺkaním kotvy a utiahnutím. Okamžitá nosnosť. Priemer otvoru sa rovná priemeru čapu kotvy. Oceľ tvarovaná za studena zabraňuje prasknutiu čapu počas zatĺkania a uťahovania.

Najvyššie pevnostné parametre
Najmodernejšie strojové vybavenie a dlhoročné skúsenosti sa pretavili do produktov s najvyššími pevnostnými parametrami. Naše kotvy sú určené ako profesionálne riešenie pre najzodpovednejšie konštrukčné spojenia.

Požiarna odolnosť R30 - R120
Kotvy majú požiarnu odolnosť, ktorá ovplyvňuje bezpečnosť spojov pri požiari. Odolnosť stanovená v požiarnych podmienkach od R30 do R120 umožňuje projektovať optimálne spojenie pre každý typ priemyslu, prispôsobené požadovanej triede požiarnej odolnosti

MINIMÁLNE OKRAJOVÉ VZDIALENOSTI A OSOVÉ VZDALENOSTI MEDZI KOTVAMI
Kotvy LE boli navrhnuté a testované pre extrémne aplikácie vyžadujúce minimálne vzdialenosti od okrajov betónu a osovú vzdialenosť medzi kotvami. Inovatívny dizajn klipsu a vhodne navrhnutý tŕň kotvy umožňujú inštaláciu do betónového podkladu pri zachovaní minimálnych okrajových vzdialeností od Cmin = 40 mm pre kotvu s priemerom M8 alebo Cmin = 45 mm pre kotvu s priemerom M10. V našom bezplatnom softvéri D-FIX môžete rýchlo a jednoducho určiť všetky potrebné parametre pre správny návrh spoja v súlade s Eurokódom 2 EN:1992-4:2018.

Montáž oceľových doplnkov, Montáž kovových spodných konštrukcií fasád v mestskom a priemyselnom prostredí, Montáž strojov a zariadení v agresívnom prostredí, Montáž zábradlia, Montáž balustrad, Montáž dekoratívnych prvkov, Montáž ľahkých kovových konštrukcií, Montáž stredne veľkých kovových konštrukcií, Montáž vo vnútri budowy, Montáž mimo budowy, Montáž zábran

1. Vyvŕtajte otvor požadovaného priemeru a hĺbky, kolmo k zemi,
2. Vyčistite otvor od vrtných odrezkov a nečistôt (použite kompresor alebo inú metódu)
3. Kotvu zasúvajte do otvoru ľahkými údermi kladiva, kým sa nedosiahne požadovaná hĺbka kotvenia,
4. Utiahnite maticu na správny uťahovací moment (Tinst) pomocou momentového kľúča. Skrutka pri uťahovaní tlačí na rozpernú sponu, ktorá ju pritlačí k stenám vyvŕtaného otvoru. Treba poznamenať, že po roztiahnutí kotvy bola podložka pod maticou pritlačená k upevňovanému prvku.

Počas montáže pamätajte na:
- Kotvy by mali byť umiestnené tak, aby nepoškodili výstuž nachádzajúcu sa v podklade,
- hĺbka vyvŕtaného otvoru by mala byť aspoň o 10 mm väčšia ako hĺbka kotvenia kotviaceho prvku - to umožní správne zapustenie mechanickej kotvy do otvoru,
- vyvŕtaný otvor treba vyčistiť, a to aj dvojnásobným pohybom vrtáka, čím sa odstránia vrtné úštepy smerom von, diery vŕtané zvisle nadol vyžadujú hlbšie vŕtanie alebo vyfúkanie vrtných úlomkov, ktoré sa nahromadili.
