Hliníkový nit NASS 4,0 × 16 mm s oceľovým tŕňom spája plechy v presahu.

Detailné informácie

Podrobný popis

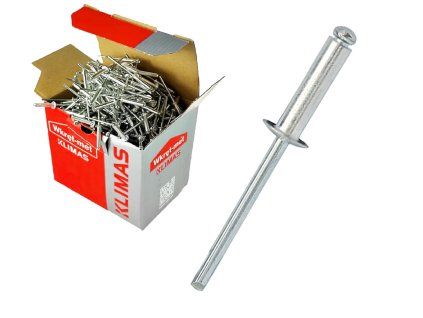

Trhací nit Klimas NASS AL/ST 4,0 × 16 mm, 12 × 500 ks

Trhací nit Klimas NASS 4,0 × 16 mm s hliníkovým telom a oceľovým tŕňom slúži na spájanie tenkostenných dielov. V mieste presahu oceľových plechov sa nit vkladá do otvoru prevŕtaného cez oba diely. Nitovač ťahá tŕň a na opačnej strane sa vytvorí lem. K spoju tak stačí prístup zo strany, z ktorej nit osádzate. Rozmer vyberte podľa súčtu hrúbok plechov a rozsahu zovretia nitu. Balenie obsahuje 12 × 500 ks.

Pozrieť technické údaje
Trhací nit Klimas NASS 4 × 16 mm · 12 × 500 ks

Technické údaje

Rozmery nitu

Priemer nitu (dw) 4 mm
Dĺžka tela nitu (Lw) 16 mm

Podmienky montáže

Priemer otvoru (d₀) 4,1 mm
Súčet hrúbok dielov (tfix) 10–12,5 mm
Minimálna hrúbka oceľového podkladu (hmin) 1 mm
Minimálny rozstup nitov (smin) 50 mm
Minimálna vzdialenosť od okraja (cmin) 25 mm
Podklad Oceľ

Materiál a balenie

Telo nitu Hliník
Tŕň Oceľ
Povrchová úprava Zinkový povlak
Predajné balenie 12 × 500 ks (6000 ks)
Charakteristické pevnostné údaje (skúšobná zostava 1 + 4 mm)Zobraziť údajeSkryť údaje
Hrúbky skúšaných plechov 1 + 4 mm
Charakteristická odolnosť v ťahu 1,21 kN
Charakteristická odolnosť v strihu 1,70 kN

Prečo si vybrať NASS

Nitovač nasadený zhora na hlavu trhacieho nitu

Prístup stačí z jednej strany

Nit zasuniete do prevŕtaných dielov a nasadíte naň nitovač z tej istej strany. Pri osadení nemusíte pridŕžať spoj zozadu.

Slepý lem trhacieho nitu dosadá na spodný oceľový diel

Lem pritiahne diely k sebe

Ťah tŕňa vytvorí na konci puzdra lem. Spoj vznikne v jednom otvore a pri montáži sa nepridáva samostatná matica.

Použitie a správny výber

Vhodné použitie

  • Presah oceľových plechov – Preložte plechy cez seba a prevŕtajte ich spolu. Nit drží oba diely v mieste presahu.
  • Tenkostenný diel na oceľovom podklade – Nit použite aj na pripevnenie plechu alebo tenkostenného oceľového dielu k oceľovému podkladu.

Pri výbere zohľadnite

  • Pri návrhu spoja posúďte oceľový podklad, okrajové vzdialenosti a korozívnosť prostredia. Medzné podmienky sú uvedené v technickom liste výrobcu.
  • Charakteristické hodnoty v tabuľke platia pre skúšobnú zostavu dvoch oceľových plechov 1 + 4 mm. Pri inom zložení alebo zaťažení posúďte konkrétny spoj.

Spočítajte hrúbky všetkých dielov v mieste spoja. Pri súčte 10–12,5 mm použite tento rozmer; mimo tohto rozsahu vyberte iný podľa technického listu. Podľa technického listu pripravte otvor Ø 4,1 mm. Pri menšej spotrebe môžete zvoliť balenie 500 ks rovnakého nitu. Pri súčte hrúbok 8–10,5 mm môžete zvoliť variant 4 × 14 mm s otvorom Ø 4,1 mm.

Vhodné materiály:
  • Oceľové plechy a tenkostenné oceľové prvky na oceľovom podklade.

Montáž krok za krokom

Pripravte si

  • Nitovač na trhacie nity s nadstavcom vhodným pre priemer tŕňa.
  1. Pripravte diely

    Zmerajte súčet hrúbok spájaných dielov a overte rozsah 10–12,5 mm. Priložte diely k sebe a vyvŕtajte otvor Ø 4,1 mm.

  2. Vložte nit

    Nit zasuňte do otvoru, až kým hlava dosadne k plechu. Na tŕň nasaďte vhodný nadstavec nitovača.

  3. Zanitujte spoj

    Zatiahnite tŕň nitovačom. Po vytvorení lemu sa vyčnievajúca časť tŕňa odtrhne. Skontrolujte, či hlava dosadá a diely nemajú vôľu.

Vŕtanie, vloženie a osadenie trhacieho nitu

Otázky, ktoré pomôžu pri výbere

Čo znamená rozsah hrúbok?

10–12,5 mm je súčet hrúbok všetkých dielov v mieste spoja. Ak je súčet mimo rozsahu, zvoľte iný rozmer podľa technického listu.

Aký otvor mám vyvŕtať?

Technický list Klimas pre tento priemer nitu uvádza otvor Ø 4,1 mm.

Potrebujem prístup z oboch strán?

Nitovač nasadíte z jednej strany. Za plechmi však musí byť priestor na vytvorenie lemu puzdra.

Koľko nitov dostanem?

Jeden kartón obsahuje 12 balení po 500 ks, spolu 6000 nitov.
