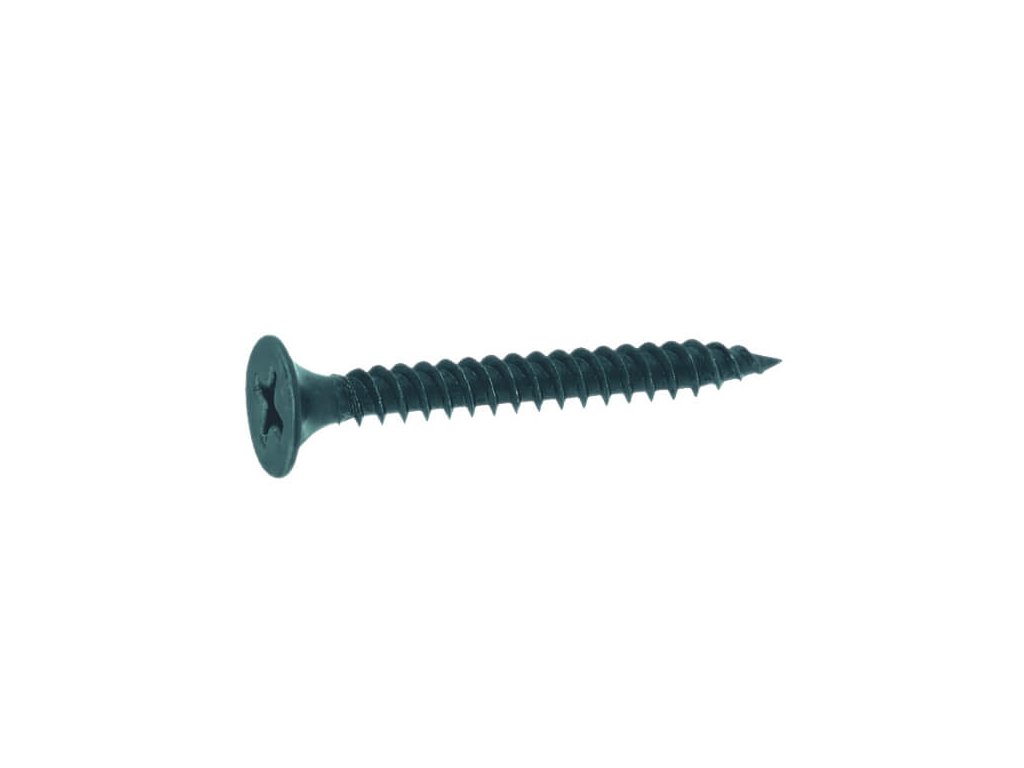

Skrutky do sadrokartónu a kovu Klimas KSGM-48120 4,8 × 120 mm so zápustnou hlavou — krabička 200 ks
Na upevnenie sadrokartónu k tenkému oceľovému roštu použite skrutku, ktorá sa zachytí v plechu. Klimas GM má jemný závit do ocele a ostrý hrot: hrot začne prenikať do profilu a závit sa v plechu zachytí. Zápustná hlava sa pri správnom dotiahnutí schová tesne pod líce dosky, takže ju môžete zatmeliť.
Skrutka je z fosfátovanej uhlíkovej ocele pre suchú výstavbu v interiéri. Technický list určuje oceľový profil do 0,75 mm. Pri voľbe dĺžky zohľadnite hrúbku opláštenia a predpis konkrétnej skladby. V krabičke je 200 skrutiek.
Technické údaje

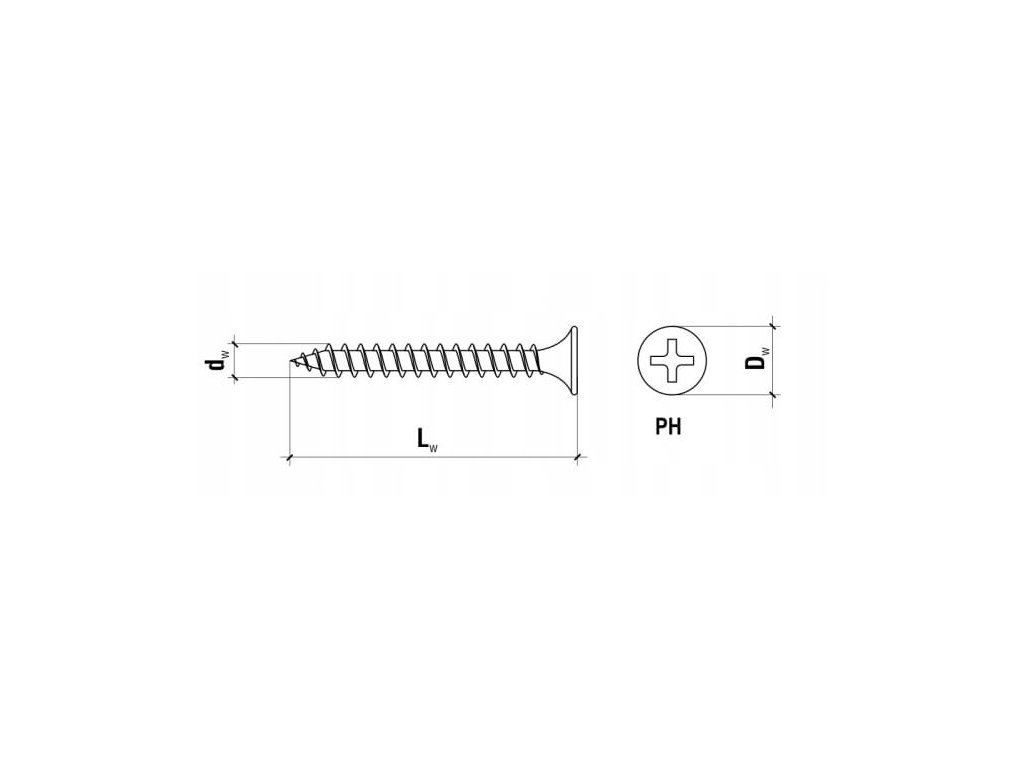

Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Dĺžka Lw sa meria od hrotu po líce hlavy. Návrhové hodnoty platia pre uvedenú hrúbku pozinkovaného plechu; pri návrhu priečky alebo podhľadu posúďte celú skladbu.
Rozmery a vyhotovenie
Kliknite na červené označenie alebo hodnotu v tabuľke.| Priemer skrutky (dw) | 4,8 mm |
|---|---|
| Celková dĺžka (Lw) | 120 mm |
| Drážka | PH2 |
| Tvar hlavy | Kónická zápustná |
| Závit | Jemný závit do ocele |
| Hrot | Ostrý |
| Materiál | Nízkouhlíková oceľ |
| Povrch | Fosfátovaný, pre interiér |
| Najväčšia hrúbka oceľového podkladu | 0,75 mm |
| Norma | EN 14566 |
| Reakcia skrutky na oheň | A1 |
Predávané balenie
| Obsah balenia | 1 krabička: 200 ks |
|---|
Návrhová odolnosť podľa technického listuZobraziť údajeSkryť údaje
| Vytrhnutie, plech 0,60 mm | 0,51 kN |
|---|---|
| Šmyk, plech 0,60 mm | 0,89 kN |
| Vytrhnutie, plech 0,75 mm | 0,81 kN |
| Šmyk, plech 0,75 mm | 1,43 kN |
Prečo si vybrať KGM

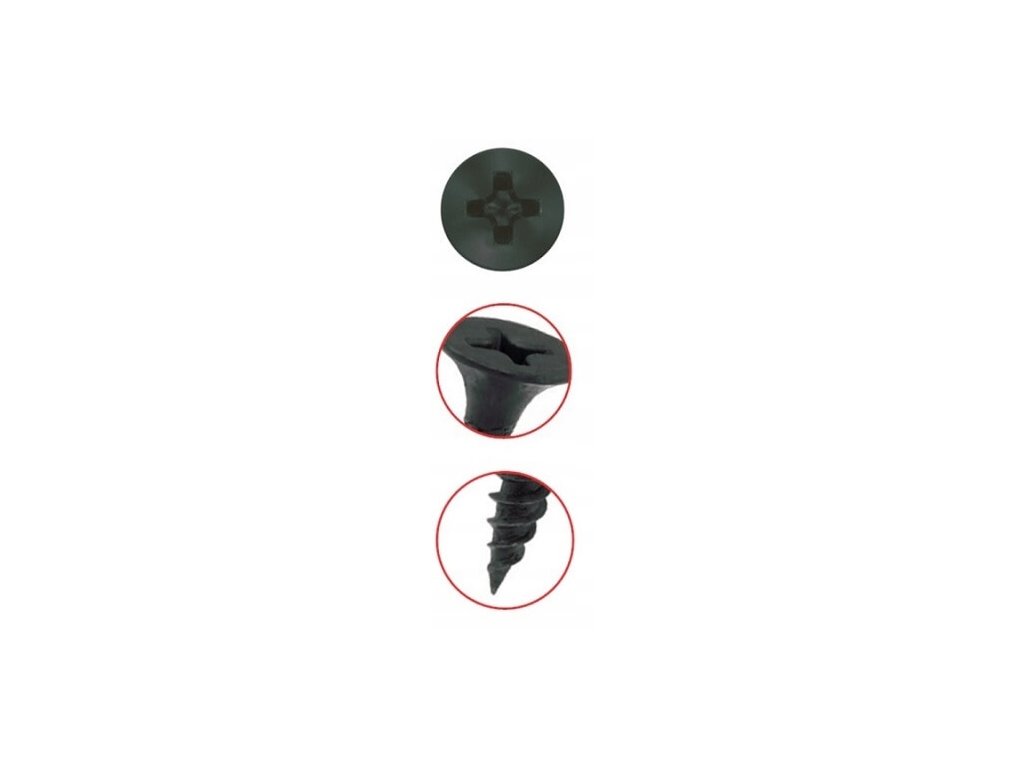

Jemný závit do ocele
Závit je tvarovaný tak, aby sa po prejdení hrotu zachytil v tenkom oceľovom profile a pritiahol dosku k roštu.
Ostrý hrot
Hrot uľahčí nasadenie skrutky a začiatok skrutkovania. V oceľovom podklade predpísanej hrúbky výrobca počíta s montážou bez predvŕtania.
Zápustná hlava
Kužeľový prechod umožní zapustenie pod povrch dosky. Hĺbku nastavte tak, aby povrchový kartón zostal neporušený a hlava neprekážala pri tmelení.
Krížová drážka PH2
Bit PH2 správne dosadne do kríža. Pri opakovanej montáži pomáha hĺbkový doraz udržať rovnaké zapustenie.
Použitie a správny výber
Vhodné použitie
- Opláštenie oceľovej podkonštrukcie – Pri montáži priečky alebo podhľadu priložte dosku k oceľovým profilom a upevnite ju v podopretých miestach. Typ dosky, dĺžku skrutky a rozstupy overte podľa predpisu zvolenej skladby.
Pri výbere zohľadnite
- Zvoľte dĺžku podľa vrstiev opláštenia a pokynov montážneho systému. Pri prekrývaní plechu si overte skutočnú hrúbku podkladu.
Pri dĺžke 120 mm skontrolujte hrúbku všetkých upevňovaných vrstiev aj to, či závit dosiahne oceľový profil. Rozhoduje aj hrúbka plechu: maximálne 0,75 mm podľa Klimas. Ďalšie dĺžky skrutiek do kovu nájdete v rovnakej kategórii. Skrutky na sadrokartón a drevo patria k dreveným podkladom. Bit PH2 Milwaukee má zodpovedajúci profil drážky.
- Oceľový profil do 0,75 mm.
Montáž krok za krokom
Pripravte si
- Krížový bit PH2 a skrutkovač s hĺbkovým dorazom.
Overte plech, dosku a rozstupy
Overte hrúbku oceľového profilu a celú skladbu opláštenia. Klimas uvádza odstup od okraja podkladu aspoň 15 mm a rozstup skrutiek najviac 250 mm. Dodržte prísnejšie pokyny systému, ak pre danú plochu predpisuje menší rozstup alebo väčší odstup.
Veďte skrutku kolmo
Priložte dosku k profilu a skrutkujte bez vodiaceho otvoru. Použite aku skrutkovač s bitom PH2 a hĺbkovým dorazom alebo vhodný ručný skrutkovač.
Skontrolujte zapustenie
Hlava má byť tesne pod lícom bez poškodenia kartónu. Príliš plytko, hlboko alebo šikmo osadenú skrutku odstráňte a nahraďte na inom vhodnom mieste.
Skrutka do oceľového profilu
Sadrokartón na oceľovom rošte
Otázky, ktoré pomôžu pri výbere
Do akého hrubého oceľového profilu patrí GM?
Výrobca uvádza oceľový podklad do 0,75 mm. Pri hrubšom alebo preloženom plechu overte skladbu a spojovací prvok určený pre danú hrúbku.
Ako vybrať dĺžku skrutky 4,8x120?
Započítajte všetky upevňované vrstvy a skontrolujte presah do profilu podľa montážneho predpisu dosky. Pri viacerých vrstvách môže byť potrebná dlhšia skrutka.
Aký bit použiť na GM?
Použite krížový PH2. Pri opakovanej práci pomáha doraz, aby hlava nezostala nad povrchom ani nepretrhla líc dosky.
Platí rozstup 250 mm aj na podhľad?
Nie vždy. Je to horná hranica podľa listu Klimas; podhľad alebo viac vrstiev môžu mať iný montážny predpis.
Môžem touto skrutkou upevniť dosku k drevu?
GM je určená na oceľový profil. Na drevený podklad zvoľte skrutku do dreva podľa predpisu konkrétnej skladby.
