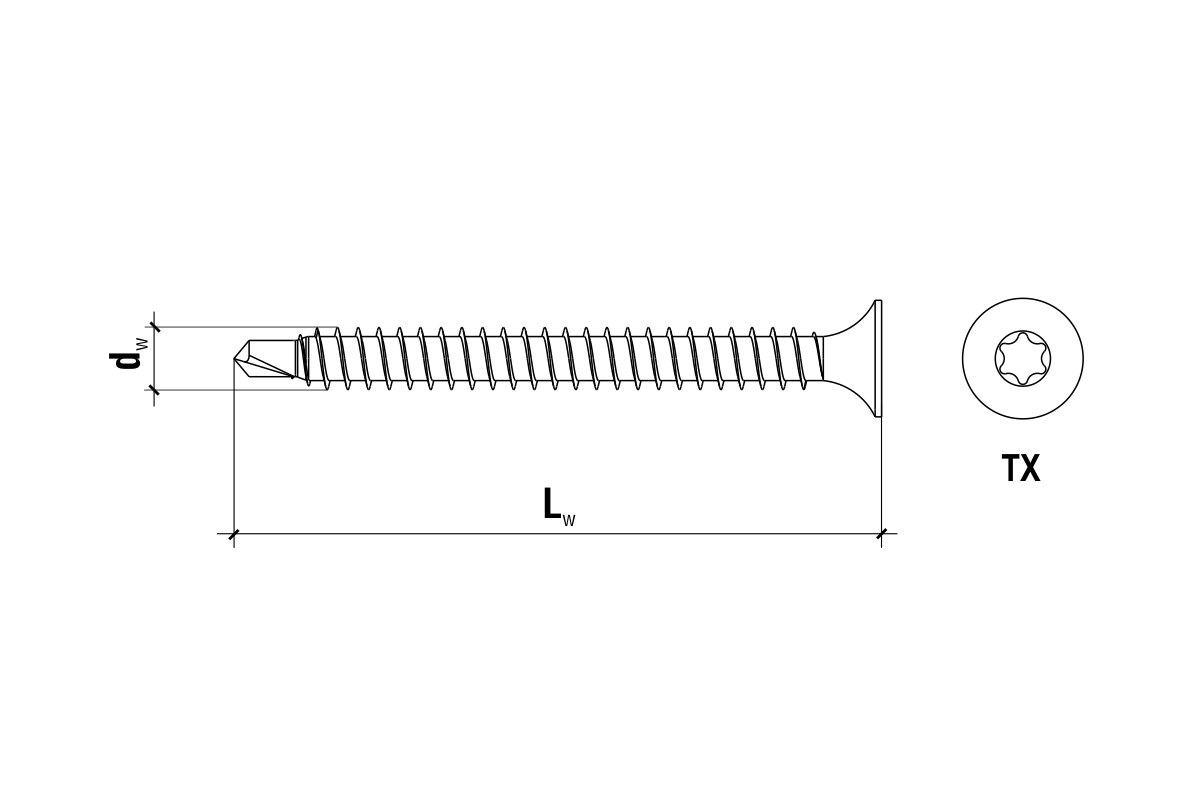

4,8x90mm - 100 ks - Samovrtná strešná skrutka do plechu TX-20, WSR-T

WSR-T – samovrtná skrutka na kotvenie plochých striech

Strešná skrutka WSR-T upevňuje tepelnú izoláciu a hydroizoláciu k profilovanému oceľovému plechu hrúbky 0,50–1,25 mm. Samovrtný hrot preniká do plechového podkladu pri zaskrutkovaní. Upevnenie je preto vhodné pre strešné skladby, pri ktorých nosnú vrstvu tvorí oceľový trapézový plech.

Skrutka z uhlíkovej ocele má keramický povlak SQ, ktorý chráni jej povrch proti korózii. Výrobca deklaruje odolnosť zodpovedajúcu 15 Kesternichovým cyklom. Drážka TX-20 umožňuje preniesť krútiaci moment z montážneho bitu pri osádzaní strešnej kotvy.

Pri teleskopickom kotvení sa samozávrtná skrutka kombinuje s plastovým puzdrom LINO 13 alebo LINO K 13. Na pevné spojenie bez tepelnej izolácie alebo s tvrdou izoláciou, napríklad PIR či PUR, sa používa s oceľovou podložkou KD. Výber tejto zostavy rozhoduje o tom, ako sa prítlak prenesie na strešnú skladbu. Dĺžku skrutky a puzdra treba prispôsobiť izolácii a požadovanému zakotveniu; počet kotviacich bodov určuje návrh strechy podľa zaťaženia vetrom.

Montáž

1. Overte podklad a jeho hrúbku: profilovaný oceľový plech hrúbky 0,50–1,25 mm.
2. Zistite druh a hrúbku tepelnej izolácie a druh a šírku hydroizolačných pásov.
3. Pre teleskopické spojenie použite LINO 13 alebo LINO K 13. Dĺžka objímky musí byť aspoň o 15 mm menšia než hrúbka izolácie; pracovná dĺžka objímky je Lk − 15 mm.
4. Dĺžku skrutky vyberte podľa podkladu a požadovanej hĺbky kotvenia podľa ETA-15/0578. Pri pevnom spojení bez izolácie alebo s tvrdou izoláciou použite podložku KD so skrutkou WSR-T.
5. Výrobca odporúča podložku vzdialiť aspoň 10 mm od okraja hydroizolácie. Oválnu podložku orientujte dlhšou stranou rovnobežne s okrajom.
6. Skrutku s príslušnou objímkou alebo podložkou osaďte nástavcom TX 20.
7. Skontrolujte pritlačenie izolácie a hydroizolácie; podložka sa nesmie pretáčať okolo skrutky.
8. Počet upevnení na m² určuje technický návrh strechy podľa veterných zón. Rozstupy, vzdialenosti od okrajov a hĺbku kotvenia dodržte podľa konkrétneho podkladu.

Výhody a použitie

Drážka TX
Drážka TX zaisťuje vynikajúce uchytenie koncovky a prenos krútiaceho momentu.

Samovŕtací hrot
Skrutka WSR-T je určená pre profilovaný oceľový plech hrúbky 0,50–1,25 mm.

Povlak SQ CERAMIC
Najvyššia ochrana proti korózii - skrutky spĺňajú požiadavky testu 15 Kesternichových cyklov.

Na upevnenie PVC / TPO / FPO / EPDM / PAPA hydroizolácie na nosný podklad, Na upevnenie tepelnej izolácie EPS / XPS / MW / PU (PIR a PUR) na nosný podklad
