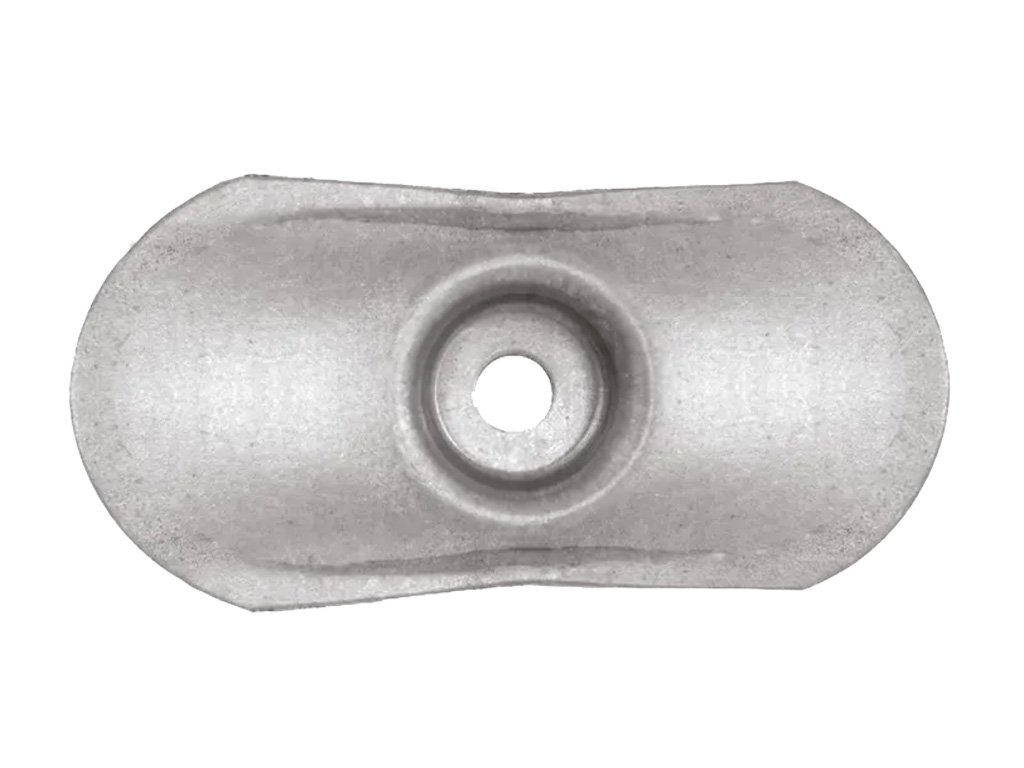

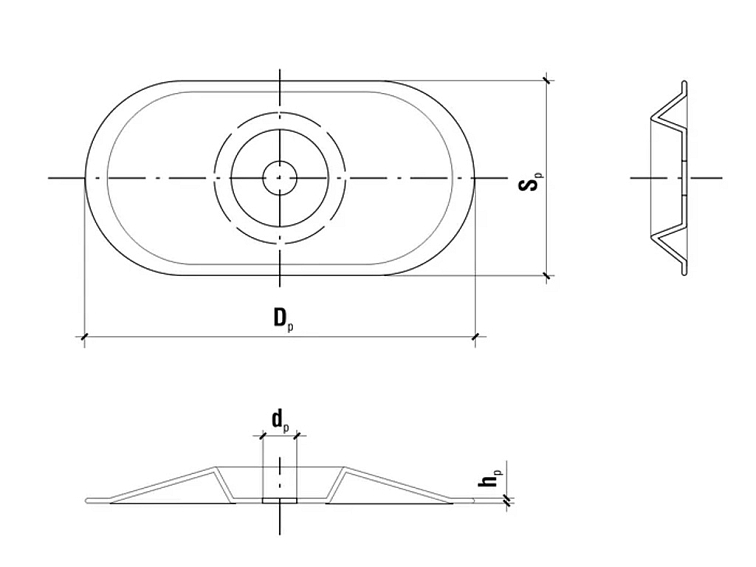

40x7x80x1 mm - 200ks Podložka prítlačná oceľová na upevnenie tepelnej a hydroizolácie plochých striech

Prítlačná podložka na upevnenie tepelnej izolácie a hydroizolácie plochej strechy

Oceľové KD prítlačné podložky kombinované so samoreznými skrutkami typu WSR, WSR-T-4,8xL alebo samoreznými skrutkami typu WDB, WDB-T-4,8xL/WBSW6,3xL/WB6-6,3xL alebo SMN čapmi sa používajú na termo a hydroizolácie plochých striech v tuhom systéme (žiadne tepelné izolácie alebo tvrdé tepelnoizolačné materiály, napr. PIR, PUR). Podložky sú vyrobené z uhlíkovej ocele.

Odporúčané pre tepelnoizolačné materiály:

Druhy podkladov, na ktoré je možné inštalovať podložky KD podľa ETAG 006:

• oceľové profilové plechy, hrúbka: 0,50-1,25 mm
• C12/15 betón, C20/25 betón, tenkostenná betónová doska
• Drevo C24, OSB doska, preglejka

Podložky majú európske technické posúdenie: ETA-15/0578

1. Pred začatím montáže identifikujte podklad (plech, betón, drevo) a jeho hrúbku a vyberte na to určené upevňovacie prvky.
2. Identifikujte hrúbku tepelnej izolácie a jej typ (minerálna vlna, polystyrén, PIR pena, PUR pena, polystyrén).
3. Rozpoznajte typ hydroizolačného materiálu a jeho šírku (1,0; 1,5; 2,0; 2,5 m.)
4. Podľa bodu 1-3 vyberte vhodnú skrutku a jej dĺžku tak, aby efektívna hĺbka ukotvenia skrutky bola v súlade s európskym technickým posúdením a listom technických údajov venovaným tomuto produktu
5. Potom vyberte vhodnú podložku určenú pre predtým zvolenú skrutku
6. Odporúča sa dodržať vzdialenosť medzi prítlačnou manžetou podložky min. 10 mm od okraja hydroizolácie (na presahu, pri oválnych podložkách je dlhšia strana rovnobežná s okrajom hydroizolácie)
7. Po dokončení podložky pomocou príslušnej skrutky zaskrutkujte konektor do substrátu pomocou špeciálnych montážnych skrutiek.
8. Pre betónové podklady vyvŕtajte predbežný otvor s priemerom 5,0 mm
9. Po inštalácii by strešná spojka mala udržiavať účinný tlak na hydroizoláciu a tepelnú izoláciu a prítlačná spojka  by nemala umožňovať otáčanie okolo osi oceľového konektora
10. Počet spojok na m2 by mal byť uvedený v technickom návrhu zariadenia - návrh by mal zahŕňať rozdelenie plochej strechy pre jednotlivé veterné zóny (roh, vonkajší okraj, vnútorný okraj, stred)
