50ks - 8x155mm - oceľová kotva do betónu, LE-ZN

Podrobný popis

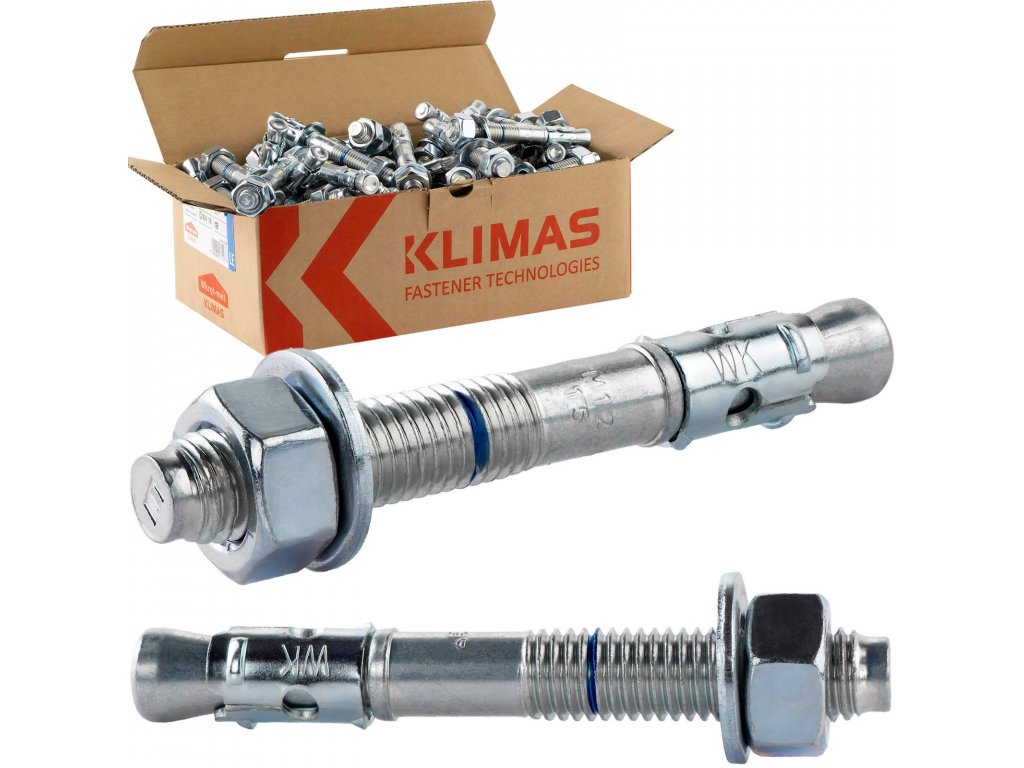

Mechanická kotva LE-ZN pozostáva zo závitového čapu s rozperným kužeľom, rozperného pásu, šesťhrannej matice a podložky.
Je vyrobená z nízkouhlíkovej ocele, ktorá je pokrytá vrstvou zinku, ktorý poskytuje antikoróznu ochranu.
Upevnenie sa vykonáva utiahnutím matice príslušným krútiacim momentom, čo spôsobí posun dilatačného pásu a vytvorenie trvalého ukotvenia v podklade.

Požiarna odolnosť R30 - R120 zabezpečuje bezpečnosť spojov pri požiari.
Oceľ tvarovaná za studena zabraňuje zlomeniu drieku počas kotvenia a uťahovania.

Kotva je ideálna pre inštaláciu v interiéri: stroje a zariadenia, sériové upevnenia (zábrany, zábradlia, police a pod.), montáž ľahkých a stredných oceľových konštrukcií.

POPIS PRODUKTU

Priemer kotvy [dw]: Ø 8,0mm
Dĺžka kotvy [Lw]: 155 mm
Maximálna použiteľná dĺžka [Tfix]: 100 mm
Veľkosť kľúča: SW17
Vonkajší priemer podložky [dp]: 15,8 mm
Závit: M8
Množstvo v balení: 50 ks
Materiál: Pozinkovaná oceľ
Podklad: Klasický betón vystužený alebo nevystužený, trieda C20/25 ÷ C50/60

Priemer vŕtania [do]: 8 mm
Priemer otvoru v montovanom prvku [df]: ≤ 10 mm
Uťahovací moment [Tinst]: 20 Nm
Maximálna hrúbka upevňovaného prvku [Tfix]: 100 mm
Efektívna hĺbka kotvenia [hef]: 40 mm
Kotviaca hĺbka [hnom]: 47mm
Hĺbka vŕtania [h1]: 52 mm
Minimálna hrúbka podkladu [hmin]: 100 mm

1. Označenie na hlavičke
2. Štandardná hĺbka kotvenia
3. Znížená hĺbka kotvenia
4. Matica
5. Podložka
6. Kotviaca tyč
7. Rozperná objímka

Spôsob montáže

1. Vyvŕtajte otvor požadovaného priemeru a hĺbky, kolmo k zemi,
2. Vyčistite otvor od vrtných odrezkov a nečistôt (použite kompresor alebo inú metódu)
3. Kotvu zasúvajte do otvoru ľahkými údermi kladiva, kým sa nedosiahne požadovaná hĺbka kotvenia,
4. Utiahnite maticu na správny uťahovací moment (Tinst) pomocou momentového kľúča. Skrutka pri uťahovaní tlačí na rozpernú sponu, ktorá ju pritlačí k stenám vyvŕtaného otvoru. Treba poznamenať, že po roztiahnutí kotvy bola podložka pod maticou pritlačená k upevňovanému prvku.

Počas montáže pamätajte na:
- Kotvy by mali byť umiestnené tak, aby nepoškodili výstuž nachádzajúcu sa v podklade,
- hĺbka vyvŕtaného otvoru by mala byť aspoň o 10 mm väčšia ako hĺbka kotvenia kotviaceho prvku - to umožní správne zapustenie mechanickej kotvy do otvoru,
- vyvŕtaný otvor treba vyčistiť, a to aj dvojnásobným pohybom vrtáka, čím sa odstránia vrtné úštepy smerom von, diery vŕtané zvisle nadol vyžadujú hlbšie vŕtanie alebo vyfúkanie vrtných úlomkov, ktoré sa nahromadili.
