6x65mm KRW - 100ks - Natĺkacia kotva na montáž stropných podhľadov

Podrobný popis

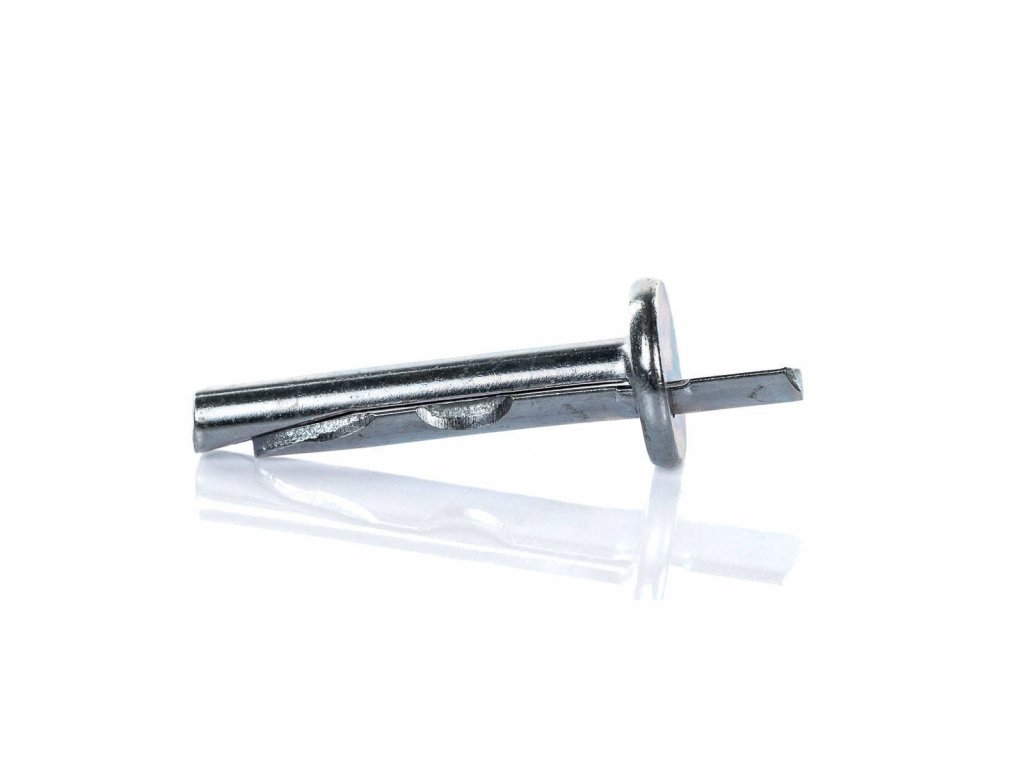

Kovová natĺkacia kotva KRW pozostáva z tela s prírubou s rovnou dosadaciou plochou na jednej strane a klinkom na druhej strane a zatĺkacieho čapu s kónickým skosením. Kotva je vyrobená z pozinkovanej ocele. Je určená na montáž tenkých oceľových prvkov, lemovania alebo prvkov zavesených podhľadov.
Natĺkacia rozperná kotva sa používa na montáž stropných podhľadov do predvŕtaného otvoru do porobetónu, tehly alebo panela. Upevňuje sa zapichnutím klinku do tela, čím sa klin posunie a vytvorí sa trvalé ukotvenie.

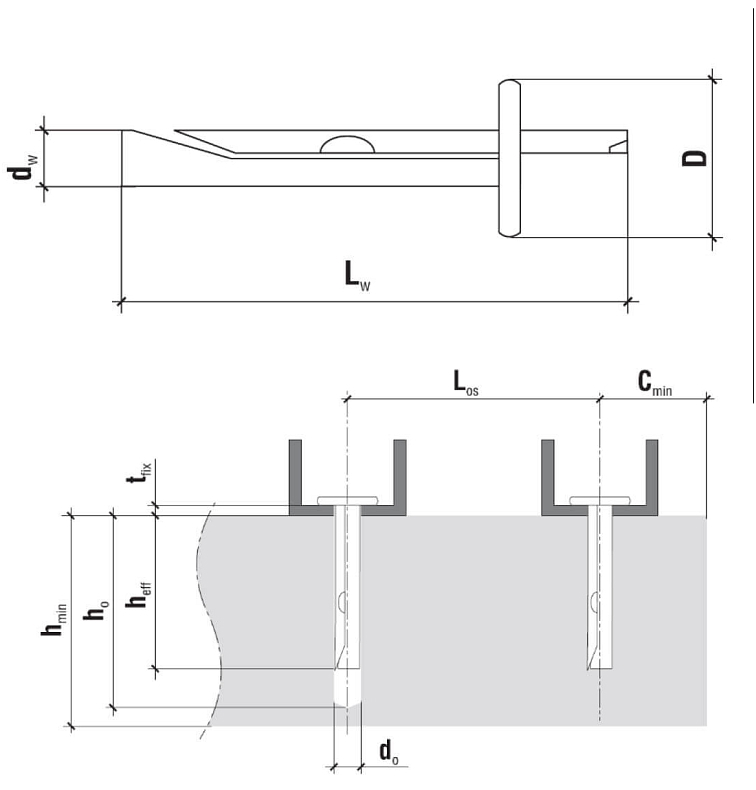

TECHNICKÉ ŠPECIFIKÁCIE

• Priemer otvoru/vŕtania (do): Ø 6,0 mm
• Priemer goliera (D): 15mm
• max. použiteľná dĺžka (t fix): 35mm

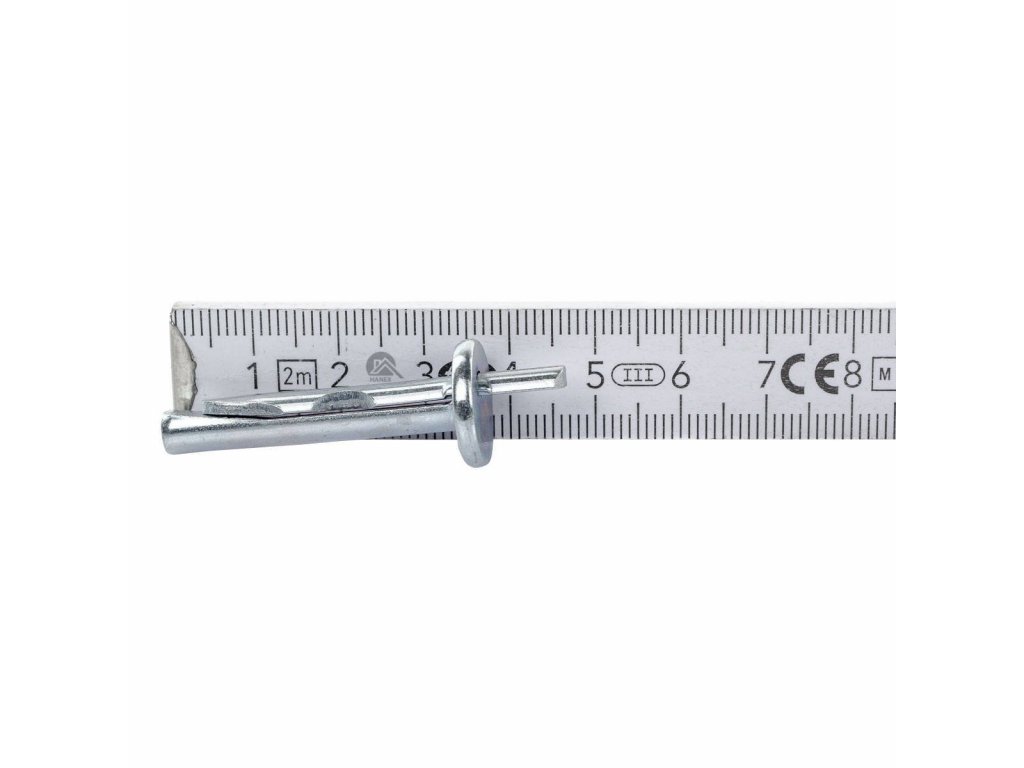

• Dĺžka kotvy (L in): 65 mm
• Efektívna hĺbka kotvenia (h eff): 30 mm
• Hĺbka otvoru (ho): 75 mm
• Materiál: Pozinkovaná oceľ
• Reakcia na oheň: Nehorľavý
• Množstvo v balení: 100
• Návrhová odolnosť pre podklad: betón C20/25 : C50/60: 2,38 [kN], plná keramická tehla: 1 [kN]

• Parametre zostavy:
  min. hrúbka podkladu (hmin): 80 mm
  min vzdialenosť od okraja (cm): 150 mm
  min. osová vzdialenosť (L os): 250 mm

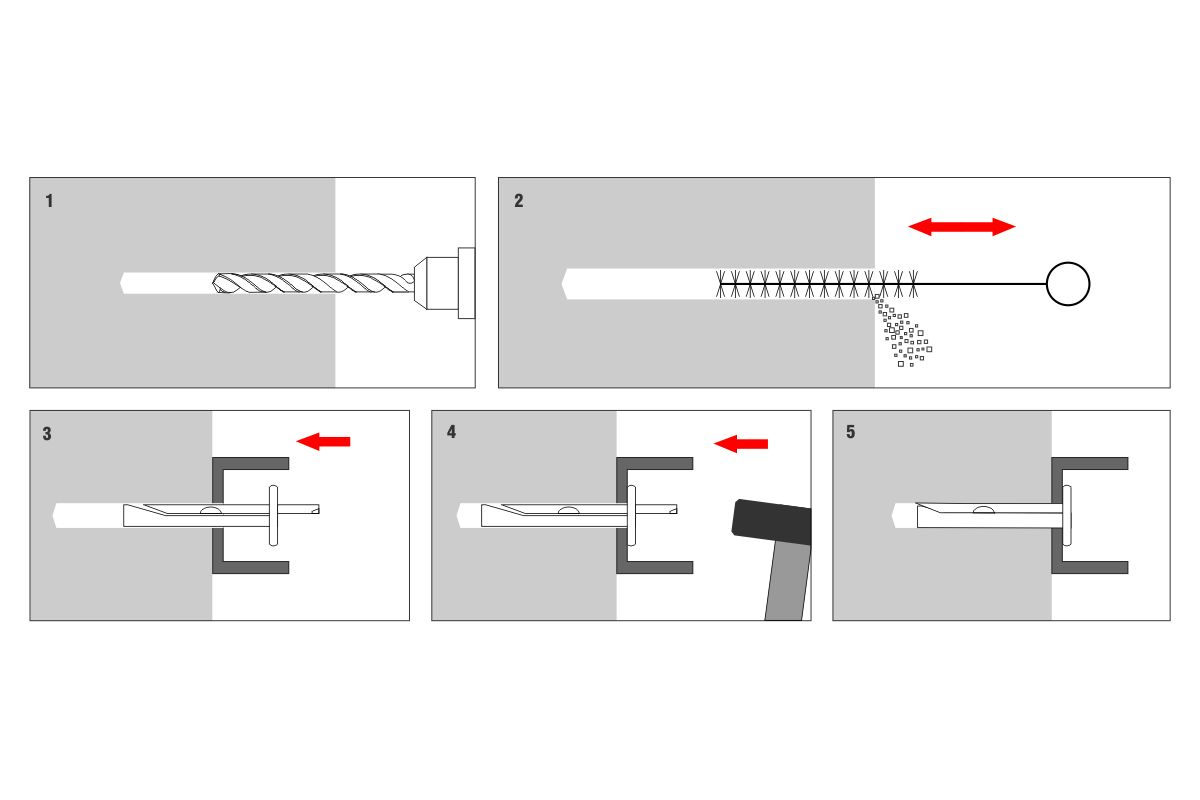

SPÔSOB MONTÁŽE

• Môžu sa použiť iba originálne kotvy dodávané výrobcom
• Pred montážou je potrebné rozpoznať podklad, do ktorého bude kotva inštalovaná a porovnať zaťaženia, ktoré kotva unesie s nosnosťami uvedenými v hárku s charakteristikami alebo v národnom technickom posúdení.
• Vhodná dĺžka kotvy by mala byť zvolená tak, aby dilatačná zóna bola v konštrukčnom materiáli steny (hrúbka upevňovaného prvku zodpovedala maximálnej využiteľnej dĺžke kotvy - tfix)
• Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých kotiev
• Otvory v podkladoch z pevných materiálov by mali byť hlbšie o min. 10 mm od kotevnej hĺbky
• Otvory v pevných materiáloch by sa mali čistiť od odrezkov vratným pohybom pomocou vŕtačky pri zníženej rýchlosti
• Do vyvŕtaného otvoru sa vloží kotva a čap sa zatĺka, kým nie je úplne zasunutý do tela
