8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň

Kód: WKTHERM-S-08215
20,40 € 17 € bez DPH 0,20 € / 1 ks
Momentálne nedostupné (10 ks)

Fasádne skrutkovacie hmoždinky WKTHERM S s kovovým tŕňom a skrátenou expanznou zónou vhodná na kotvenie polystyrénu a minerálnej vlny pre murivo kategórie  A, B, C, D, E v zatepľovacom systéme ETICS.

Detailné informácie

Podrobný popis

WKTHERM S-8 Hmoždinka fasádna skrutkovacia s kovovým tŕňom a skrátenou expanznou zónou

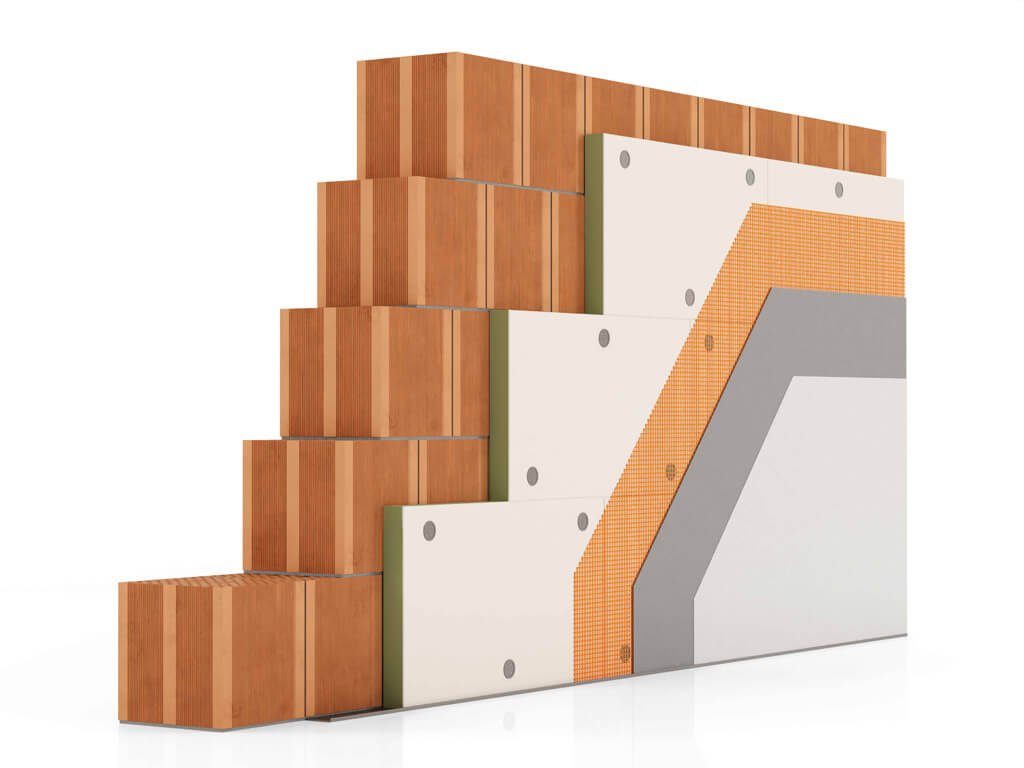

Skrutkovacie tanierové Fasádne plastové hmoždinyWKTHERM S sú výrobkom renomovanej firmy Klimas Wkręt-met. Tieto hmoždinky o priemere 8 mm s kovovým tŕňom a skrátenou expanznou zónou sú určené pre mechanické kotvenietepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS. Sú vhodné do náročnejších podmienok, hlavne pri náročných poveternostných podmienkach a výškových budovách ako bytové domy, paneláky, alebo veľképriemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D, E.

Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým krytom z polyamidu, čo znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou pre náročnejšie podmienky kotvenia.

PARAMETRE PRODUKTU

Rozmer tela (Lk x dk):
8x215mm
Priemer tela (dk):
8mm
Dĺžka hmoždinky (Lk):
215mm
Priemer hlavičky (Dk):
60mm
Materiál hmoždinky:
Polypropylén PP
Spotreba:
cca 4ks / 6ks na m2
Hĺbka kotvenia (heff):
25/65mm(*E)
Hĺbka otvoru (h0):
35/75mm(*E)
Tepelná vodivosť (χ):
0,002 W/K
Pevnosť tanierika (S):
0,6  kN/mm
Tŕň:
Pozinkovaná oceľ,
hlava pokrytá PA+GF
Obsah balenia:
 100 ks


8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň

Charakteristická únosnosť podľa ETA 13/0724

Kategória podkladuPodkladHustota
[kg/dm3]
Charakteristická únosnosť [kN]
ABetón C12/C15≥ 2,251,20
ABetón C20/25 - C50/60≥ 2,301,50
BPlné tehly z hliny≥ 2,001,50
BKeramické plné tehly≥ 2,001,50
C
Keramické dute bloky≥ 1,600,90
CPerforované tehly≥ 1,200,75
CPorotherm 25≥ 0,800,75
DBetónové tvárnice s ľahčeným kamenivom≥ 0,880,90
EPórobetón AAC 2≥ 0,350,60
EPórobetón AAC 7≥ 0,651,20
8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň

Výhody WKTHERM-S Fasádnych hmoždiniek

8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň
Inovatívna konštrukcia zátky veľké množstvo kotviacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty. Vyššia tuhosť podpornej podložky znamená lepšiu pevnosť fixovaného materiálu
8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň
Hlava kovového tŕňu Je potiahnutá plastom, zlepšuje koeficient prenikania tepla a dodatočne chráni tŕň pred koróziou, čím sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždiniek
8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň
Krátka expanzná zóna Menšia hĺbka vŕtania prináša úsporu času a minimalizuje energiu s hĺbkou kotvenia 25 mm (A, B, C, D) a 65 mm (E)
8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň
Skrutkovací tŕň TX-40 Pre pohodlné a extrémne pevné zakotvenie oceľového tŕňa a celej hmoždiny do všetkých podkladov.

Tabuľka pre výber správneho rozmeru fasádnej hmoždiny LTX

Hrúbka izolačného mat. tfix [mm]

Nové budovy - 10 mm lepidlaStaré budovy - 10 mm lepidla + 20 mm stará omietka*

S frézovaním (zapustením)

NieÁnoNieÁno
WKTHERM S 8x95mm60/20*80/40*40/-*60/20*
WKTHERM S 8x115mm
80/40*100/60*60/20*80/40*
WKTHERM S 8x135mm
100/60*120/80*80/40*100/60*
WKTHERM S 8x155mm
120/80*140/100*100/60*120/80*
WKTHERM S 8x175mm
140/100*160/120*120/80*140/100*
WKTHERM S 8x195mm
160/120*180/140*140/100*160/120*
WKTHERM S 8x215mm
180/140*200/160*160/120*180/140*
WKTHERM S 8x235mm
200/160*220/180*180/140*200/160*
WKTHERM S 8x255mm
220/180*240/200*200/160*220/180*
WKTHERM S 8x275mm
240/200*260/220*220/180*240/200*
WKTHERM S 8x295mm
260/220*280/240*240/200*260/220*

*približná hrúbka izolačného materiálu

Spôsob montáže

1. Pred inštaláciou identifikujte podklad a vyberte vhodné upevňovacie prvky
2. Zvoľte primeranú dĺžku kotviaceho prvku (hmoždinky) tak, aby dilatačná zóna bola v konštrukčnom materiáli steny
3. Minimálna dĺžka kotviaceho prvku je:
Ld (celkovádĺžka hmoždiny) = tfix + ttol + heff
kde: tfix - hrúbka upevňovaného izolačného materiálu, ttol - hrúbka podkladovej vrstvy (lepidlo + existujúca omietka),
heff - hĺbka kotvenia kotviaceho prvku v podklade (uvedené v hárku a v technickom schválenie)

8x215mm - 100ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň

4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
5. Správne upevnite tepelnoizolačné panely (polystyrén, minerálnu vlnu) pomocou lepidla
6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
10. Počet kotiev na 1m2 by mal byť definovaný v návrhu tepelnej izolácie.
Odporúčaný počet hmoždiniek:
PRE POLYSTYRÉN a STYRODUR: min. 2 ks/doska – 4 ks/m2
PRE MINERÁLNU VLNU: min 6ks/m2
Odporúčanie nenahrádza návrh tepelnej izolácie!!

11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom, VLNOU)
13.Potom zaskrutkujte kolík a jemne dotiahnite hmoždinku k tepelnej izolácii (zásuvka TORX-40).
14. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.
15. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou. Zátky nájdete aj v našom e.shope.
