Konštrukčné skrutky do dreva so zapustenou hlavou
Konštrukčné skrutky do dreva Klimas WKCS 6 × 280 mm sú tesárske vruty so zapustenou hlavou na spájanie hranolov, trámov, krokiev a ďalších drevených prvkov. Hodia sa napríklad pri montáži krovu, dreveného rámu či prístrešku. Výrobca uvádza použitie v masívnom a lepenom dreve, paneloch CLT, LVL a doskách na báze dreva. Vhodnosť konkrétneho rozmeru závisí od hrúbky dielov a návrhu spoja.
Zapustená kužeľová hlava po správnom osadení lícuje s drevom. To je praktické tam, kde na spoj nadväzuje ďalší diel alebo potrebujete rovný povrch. Čiastočný závit pomáha pritiahnuť diely k sebe. Drážka TX 30, často označovaná ako Torx 30, prenáša krútiaci moment pri skrutkovaní.
Klimas kombinuje rezný hrot, frézovacie rebrá a voskový povlak. Hrot uľahčuje zachytenie skrutky v dreve, rebrá rozširujú otvor pre hladkú časť drieku a vosk znižuje odpor pri montáži. Pri variante 6 × 280 mm má závit 75 mm a výrobca uvádza maximálnu úžitkovú dĺžku 205 mm. Pri výbere zohľadnite potrebné zakotvenie a rozstupy.
Technické údaje
Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Pevnostné údaje sú charakteristické hodnoty pre priemer 6 mm s uvedenými podmienkami. Nevyjadrujú univerzálnu únosnosť hotového spoja; hodnota pevnosti v krútení nie je montážny moment.
Rozmery výrobku
Kliknite na červené označenie alebo hodnotu v tabuľke.| Vonkajší priemer závitu (dw) | 6 mm |
|---|---|

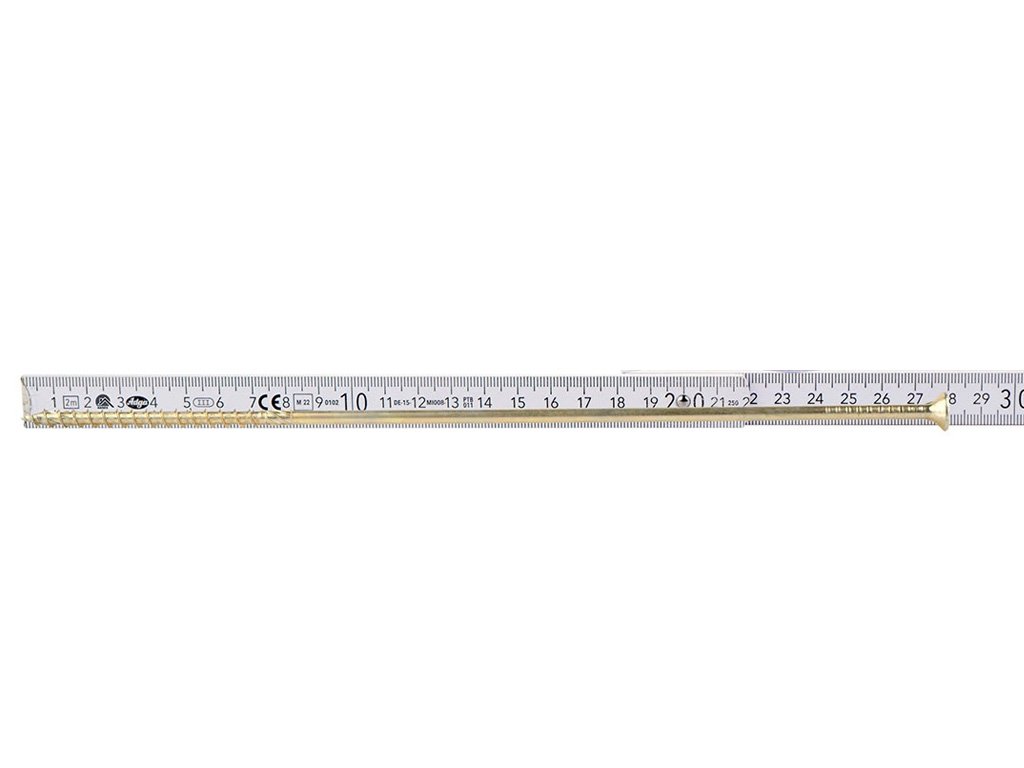

| Celková dĺžka skrutky (Lw) | 280 mm |
| Dĺžka závitu (Lg) | 75 mm |
| Maximálna úžitková dĺžka (tfix) | 205 mm |
| Vnútorný priemer závitu (d1) | 3,8 mm |
| Priemer hladkej časti (ds) | 4,3 mm |
| Priemer hlavy (Dw) | 12 mm |
Vyhotovenie a materiál
| Tvar hlavy | Zapustená |
|---|---|
| Drážka a veľkosť bitu | TX 30 |
| Vyhotovenie závitu | Čiastočný závit |
| Materiál | Uhlíková oceľ |
| Povrchová úprava | Žltý galvanický zinok |
Charakteristické pevnostné údajeZobraziť údajeSkryť údaje
| Charakteristický plastický moment (My,k) | 10 N·m |
|---|---|
| Vytiahnutie z dreva (fax,k) | 12 N/mm² |
| Pretiahnutie hlavy cez drevo (fhead,k) | 15,9 N/mm² |
| Charakteristická pevnosť v ťahu (ftens,k) | 13 kN |
| Charakteristická pevnosť v krútení (ftor,k) | 10 N·m |
Predávané balenie
| Počet v balení | 100 ks |
|---|
Nakupujte s okamžitou zľavou
Predávame kusové krabičky a pre profesionálov s vysokou spotrebou sme si pripravili aj predaj na celé kartónové balenia s okamžitou zľavou!
U nás nemusíte čakať na zľavové kódy alebo výpredaje. Pri tomto kartóne zaplatíte za kus menej ako pri nákupe samostatných krabičiek.
Pozrieť kartónové balenie
Prečo si vybrať WKCS
Zapustená hlava a drážka TX
Kužeľová hlava sa pri správnom osadení zarovná s povrchom dreva.
Rezacie drážky
Rezné ozubenie na závite priebežne pretína drevné vlákna počas skrutkovania. Pomáha tak viesť skrutku do dreva pri vytváraní tesárskeho spoja.
Frézka nad závitom
Frézovacie rebrá na drieku rozširujú otvor v upevňovanom prvku a znižujú potrebný krútiaci moment. Skrutka tak pri montáži prekonáva menší odpor.
Frézujúci hrot
Frézovací hrot sa pri začiatku montáže zachytí v dreve. Rezná časť pomáha zaviesť skrutku do spoja.
Dvojitý závit hrotu
Dodatočné závity pri špici pomáhajú zachytiť drevo pri menšom prítlaku. Výhodu ľahšieho prvého zachytenia oceníte najmä pri opakovanom skrutkovaní tesárskych spojov.
Voskový povlak
Voskový povlak aplikovaný vo výrobe znižuje montážny krútiaci moment a spotrebu energie pri skrutkovaní. Montáž ide ľahšie a akumulátorové náradie nemusí prekonávať zbytočný odpor.
Použitie a správny výber
Vhodné použitie
- Strešné krovy – spájanie krokiev, väzníc, pomúrnic a drevených trámov.
- Drevostavby – spájanie nosných hranolov, stĺpov a nosníkov.
- Pergoly a prístrešky – upevňovanie drevených nosných konštrukcií.
- Drevené stropy – spájanie stropných trámov a ďalších konštrukčných prvkov.
- Latovanie striech – upevňovanie lát a kontralát.
- OSB a drevené dosky – pripevňovanie dosiek k dreveným konštrukciám.
Pri výbere zohľadnite
- Hlavu treba nechať opretú o povrch spoja.
- Povrchovú úpravu zvoľte podľa vlhkosti a prostredia.
- Nosný spoj navrhnite podľa materiálu, zaťaženia a vzdialeností.
Dĺžku vyberajte podľa celého spoja, nie iba podľa hrúbky prvého hranola. Rozhoduje aj hĺbka zakotvenia závitu v druhom prvku.
Pre masívne a lepené drevo vrátane X-Lam a LVL a vhodné dosky podľa návrhu spoja. Rozmer 6 × 280 mm vyberajte podľa hrúbky dielov a potrebného zakotvenia.
Montáž krok za krokom
Pripravte si
- Skrutkovač alebo skrutkovacie náradie
- Bit TX 30
- Meradlo a pomôcky na pridržiavanie dreva
Vyberte rozmer a pripravte drevo
Zohľadnite hrúbku prvkov a potrebné zakotvenie. Použite nepoškodené drevo a diely si presne ustavte.
Správne nasaďte bit
Použite TX 30 a nechajte ho úplne dosadnúť do drážky. Skrutku veďte v osi navrhnutého spoja.
Zaskrutkujte a dotiahnite
Skrutku dotiahnite tak, aby hlava lícovala s povrchom podľa návrhu spoja.
Videoukážky produktu
Otázky, ktoré pomôžu pri výbere
Na aké práce sú skrutky WKCS určené?
Na spájanie drevených konštrukcií, napríklad krovov a drevených rámov. Výrobca uvádza aj laty, kontralaty, dosky na báze dreva a dokončovacie prvky. Pre každé použitie vyberte zodpovedajúci rozmer, povrch a návrh spoja.
Aký bit potrebujem na WKCS 6 × 280 mm?
Pre tento konkrétny rozmer použite bit TX 30. Bit musí správne dosadnúť do drážky; menší bit z iného priemeru skrutky nie je vhodnou náhradou.
Treba drevo predvŕtať?
Výrobca opisuje priamu montáž WKCS do dreva bez predvŕtania. Rezný hrot a ozubenie uľahčujú jeho prenikanie. Pri nosnom spoji treba zároveň dodržať podmienky pre konkrétne drevo, rozstupy a vzdialenosť od okraja podľa návrhu a dokumentácie výrobcu.
Čo znamenajú dĺžky 280, 75 a 205 mm?
280 mm je celková dĺžka skrutky, 75 mm je dĺžka závitu a 205 mm je maximálna úžitková dĺžka t_fix uvedená výrobcom. Tieto hodnoty si nezamieňajte s univerzálnou dovolenou hrúbkou každého spoja; potrebnú hĺbku zakotvenia určuje konkrétny návrh.
Je tento variant vhodný aj na vonkajšie spoje?
Ide o uhlíkovú oceľ so žltým zinkovým povlakom, nie o nehrdzavejúcu oceľ. Vhodnosť pre vonkajší spoj závisí od vystavenia vlhkosti a požadovanej ochrany proti korózii. Povrchovú úpravu vyberte podľa podmienok stavby; samostatne existujú aj iné povrchové varianty WKCS.
Mám skrutku doťahovať momentom 10 N·m?
Nie. Hodnota 10 N·m v pevnostnej tabuľke je charakteristická pevnosť skrutky v krútení, nie predpísaný montážny moment. Nemožno ju použiť ako nastavenie uťahovania ani ako únosnosť hotového spoja.
Dokumenty a ďalšie informácie
Klimas. Kvalita, ktorú spoznáte na detailoch.
Premyslená geometria hlavy, drieku a hrotu robí z WKCS ucelený systém na spájanie dreva. K dispozícii sú rozmerové údaje, technický list a európske technické posúdenie výrobcu – konkrétne podklady pre správny výber a návrh spoja.
