TX30-S2M6 – M6 × 30 mm – 5 ks – Závitové bity pre nadstavec DWB

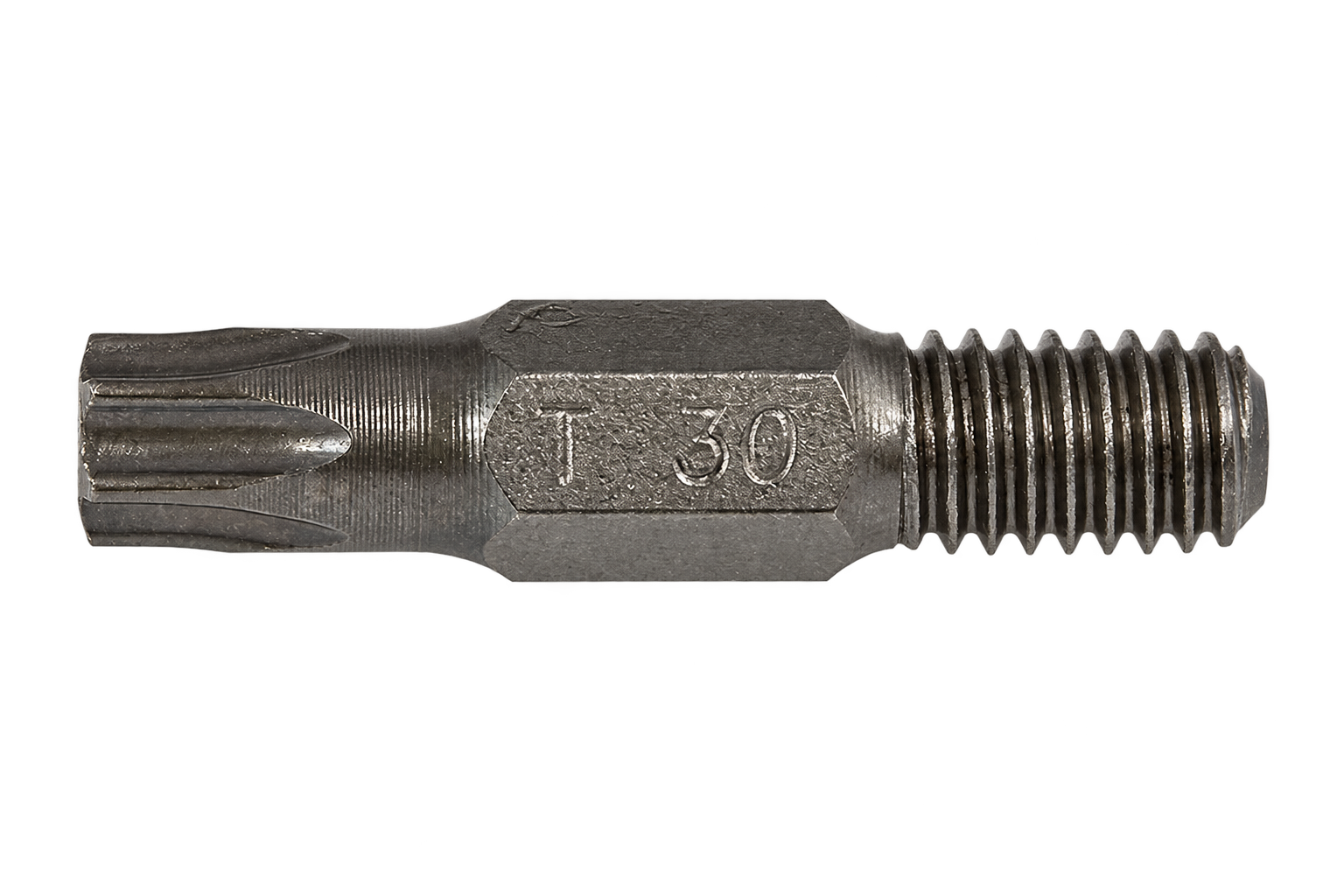

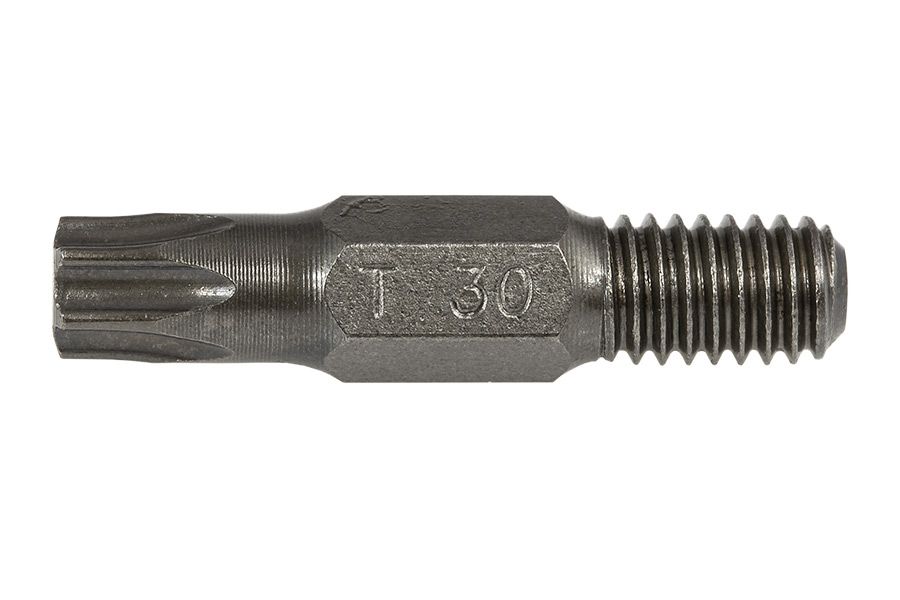

Klimas Wkręt-Met TX30-S2M6 je závitový skrutkovací bit s profilom TORX TX30, vonkajším závitom M6 a dĺžkou 30 mm. Je určený na spojenie s predlžovacím nadstavcom DWB-400-M6 pri montáži strešného kotvenia. Predajné balenie obsahuje 5 bitov. Označenie M6 označuje závit na pripojenie bitu k nadstavcu; TX30 označuje pracovný profil hrotu, ktorý musí zodpovedať hniezdu skrutky.

Pri upevňovaní tepelnej izolácie a hydroizolácie plochých striech býva hlava skrutky uložená vo vnútri plastového teleskopického puzdra LINO. Bit sa vonkajším závitom naskrutkuje do závitového konca nadstavca DWB-400-M6. Nadstavec vedie skrutkovací hrot cez puzdro k hlave skrutky a prenáša otáčanie zo skrutkovacieho náradia. Pred montážou treba skontrolovať vhodnosť celej zostavy a dostatočný dosah nástroja.

Bit TX30 pre skrutky WBSW vyberajte podľa profilu hniezda použitej skrutky. Skrutky WBSW používajú hniezdo TX30; preto k nim patrí TX30-S2M6. Pre skrutky WDB-T a WSR-T s hniezdom TX20 je určený druhý variant TX20-S2M6. Kompatibilitu puzdra LINO, dĺžku skrutky, hrúbku izolácie a spôsob kotvenia do konkrétneho podkladu overte podľa príslušných technických listov.

Tento M6 bit pre strešné kotvenie sa od bežných bitov bez závitu odlišuje závitovým pripojením k nadstavcu. Pri výbere preto sledujte súčasne profil TX30 aj pripojovací závit M6. Samostatný predlžovací nadstavec DWB-400-M6 sa predáva v balení 1 ks; balenie TX30-S2M6 obsahuje iba 5 bitov. Rozmery a montážne pokyny výrobcu nájdete v priloženom produktovom liste.

1. Zvoľte bit TX30 podľa hniezda použitej skrutky WBSW.
2. Vonkajší závit M6 naskrutkujte do závitového konca nadstavca DWB-400-M6.
3. Nadstavec upevnite do vhodného skrutkovacieho náradia a bit zasuňte cez puzdro LINO do hniezda skrutky. Pred montážou skontrolujte dostatočný dosah náradia.
4. Montáž kotvenia dokončite podľa technického listu puzdra, skrutky a konkrétneho podkladu.

Súvisiace príslušenstvo

DWB-400-M6 – 400 mm

Dokumenty

Technický list výrobcu – M6 bity, 30 mm, balenie 5 ks (PDF)
