Priečna spojka Budmat pre profil CD 60, 60 ks

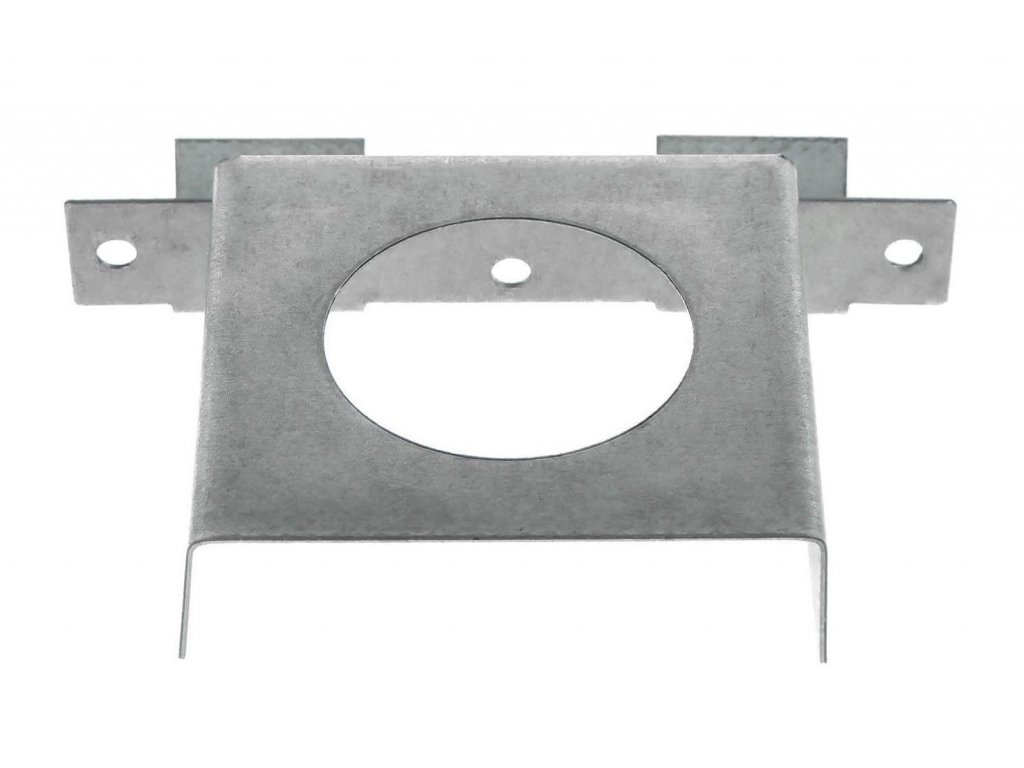

Priečna spojka Budmat pripája koniec profilu CD 60 kolmo k boku priebežného profilu. Používa sa v jednoúrovňovom rošte zaveseného podhľadu v interiéri. Oba profily po spojení zostanú v rovnakej výške pre opláštenie. Telo spojky vložte do otvoreného konca priečneho profilu. Záchyty dosadajú k hrane priebežného profilu. Spojka je z pozinkovaného oceľového plechu DX51D+Z100. Výrobca deklaruje reakciu na oheň triedy A1. Balenie obsahuje 60 ks.

Technické údaje
Vyhlásenie Budmat 23OC-19/18 uvádza reakciu na oheň A1 a triedu trvanlivosti A. Rozmery a únosnosť sú v tomto dokumente označené NPD.
Spoj profilov
| Typ spoja | Kolmé jednostranné napojenie CD 60 v jednej rovine |
|---|---|
| Materiál | Pozinkovaný oceľový plech DX51D+Z100 |
Balenie
| Obsah ponuky | 60 ks |
|---|
Deklarované vlastnosti spojky
| Reakcia na oheň | A1 |
|---|---|
| Trvanlivosť | Trieda A |
Prečo si vybrať BUDMAT CD 60

Kolmé napojenie v jednej rovine
Priečny profil sa pripája z boku, takže pri tomto type uzla netreba ukladať profily nad seba.

Záchyty na jednej strane
Ohnutá strana dosadá k okraju priebežného profilu. Telo spojky sa zasunie do otvoreného konca priečneho profilu.
Použitie a správny výber
Vhodné použitie
- Jednoúrovňový stropný rošt – Na pripojenie jedného priečneho konca k priebežnému profilu podhľadu.
Pri výbere zohľadnite
- Na doplnenie jednotlivých spojov zvoľte spojku po jednom kuse.
Montáž krok za krokom
Pripravte miesto spoja
Podľa návrhu podhľadu vyznačte napojenie a pripravte koniec priečneho profilu CD 60.
Osaďte priečnu spojku
Spojku usaďte v mieste kolmého styku. Telo patrí do priečneho profilu a záchyty dosadajú k hrane priebežného profilu.

Skontrolujte rovinu roštu
Skontrolujte osadenie a rovinu roštu pred opláštením. Spôsob prípadného dodatočného zaistenia určuje montážny predpis konkrétneho systému.

Otázky, ktoré pomôžu pri výbere
Hodí sa na dvojúrovňový rošt?
Pre profily nad sebou sa používa krížová spojka určená pre dvojúrovňový rošt. Táto priečna spojka pracuje v jednej výške.
Je to obojstranný KRAB?
CD147 je jednostranná spojka pre jeden priečny koniec. Obojstranný KRAB je samostatný typ s iným tvarom.
Akú silu spojka prenesie?
Vyhlásenie 23OC-19/18 číselnú únosnosť nedeklaruje. Pri návrhu sa riaďte dokumentáciou zvolenej skladby roštu.
Dokumenty a ďalšie informácie

Budmat – oceľové strešné systémy a stavebné profily
- Sídlo – Spoločnosť Budmat má hlavné sídlo v poľskom Płocku.
- Strešné systémy – Vyrába oceľové strešné krytiny, odkvapové systémy a nosné konštrukcie pre fotovoltiku.
- Stavebné profily – Vyrába konštrukčné profily a oceľové profily s príslušenstvom pre suchú výstavbu.
