Podrobný popis

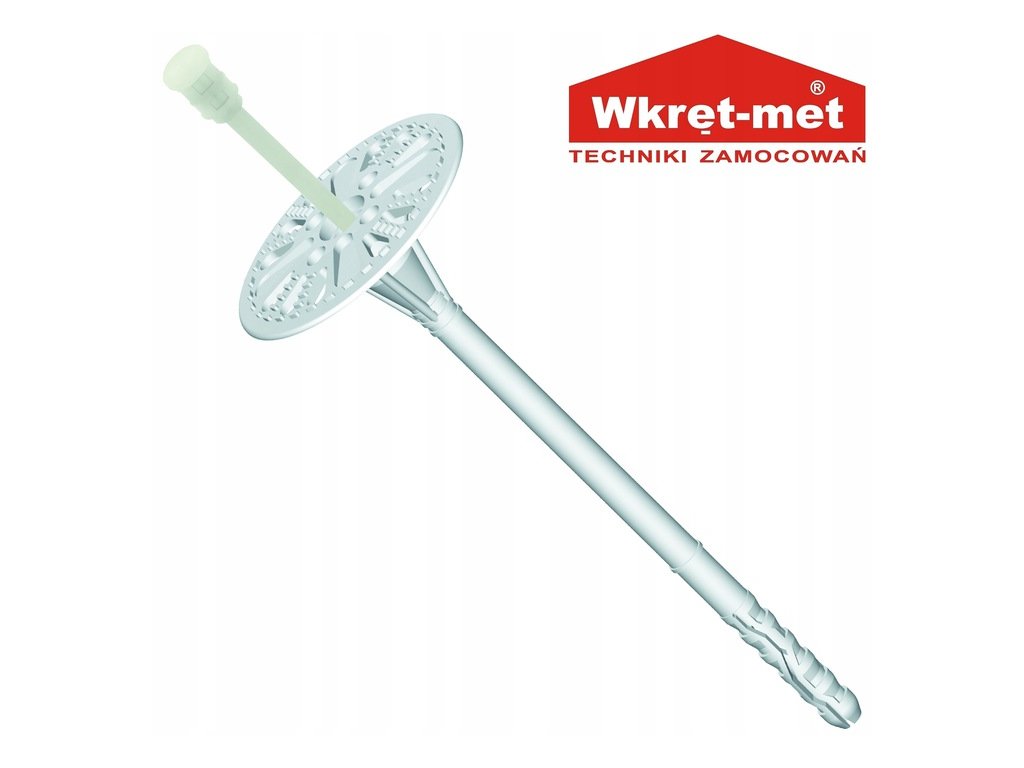

Natĺkacie tanierové Fasádne hmoždiny 10x260mm - 100ks Wkret-met s plastovým tŕňom - pre kotvenie izolačných dosiek - Polystyrén EPS, styrodur XPS.

• univerzálne tanierové hmoždinky s plastovým tŕňom na upevňovanie polystyrénu
• vďaka vylepšenej konštrukcii expanznej zóny môžu byť hmoždinky nainštalované do všetkých typov podkladov pričom zachovávajú svoju vysokú pevnosť
• hrot vystužený sklenými vláknami
• vyššia tuhosť podpornej podložky

Vhodné preplné tehly, betón, kameň, betónové tvárnice s ľahčeným kamenivom, pórobetón.

Vhodné pre polystyrén hrúbky: 200 / 220mm
Spotreba: cca 6ks na m2
Kotvenie: + 60mm tŕň (Pr: polystyrén hr. 200mm - vhodné hmoždinky 260mm)
Materiál: polypropylén PP
Tŕň: polyamid zosilnený skleným vláknom

Montáž
1. Pred inštaláciou identifikujte podklad a vyberte vhodné upevňovacie prvky
2. Zvoľte primeranú dĺžku kotviaceho prvku (hmoždinky) tak, aby dilatačná zóna bola v konštrukčnom materiáli steny
3. Minimálna dĺžka kotviaceho prvku je:
Ld (celkovádĺžka hmoždiny) = tfix + ttol + heff
kde: tfix - hrúbka upevňovaného izolačného materiálu, ttol - hrúbka podkladovej vrstvy (lepidlo + existujúca omietka),
heff - hĺbka kotvenia kotviaceho prvku v podklade (uvedené v hárku a v technickom schválenie)

4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
5. Správne upevnite tepelnoizolačné panely (polystyrén) pomocou lepidla
6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
10. Počet kotiev na 1m2 by mal byť definovaný v návrhu tepelnej izolácie.
Odporúčaný počet hmoždiniek:
PRE POLYSTYRÉN A STYRODUR:
- do výšky 15m od zeme minimálne použitie 6ks/m2 v strednej časti steny a 8ks/m2 v rohovej časti
- nad 15m nad zemou, minimálne použitie 8ks/m2 v strednej časti steny a 10ks/m2 v rohovej časti
Odporúčanie nenahrádza návrh tepelnej izolácie!!

11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom)

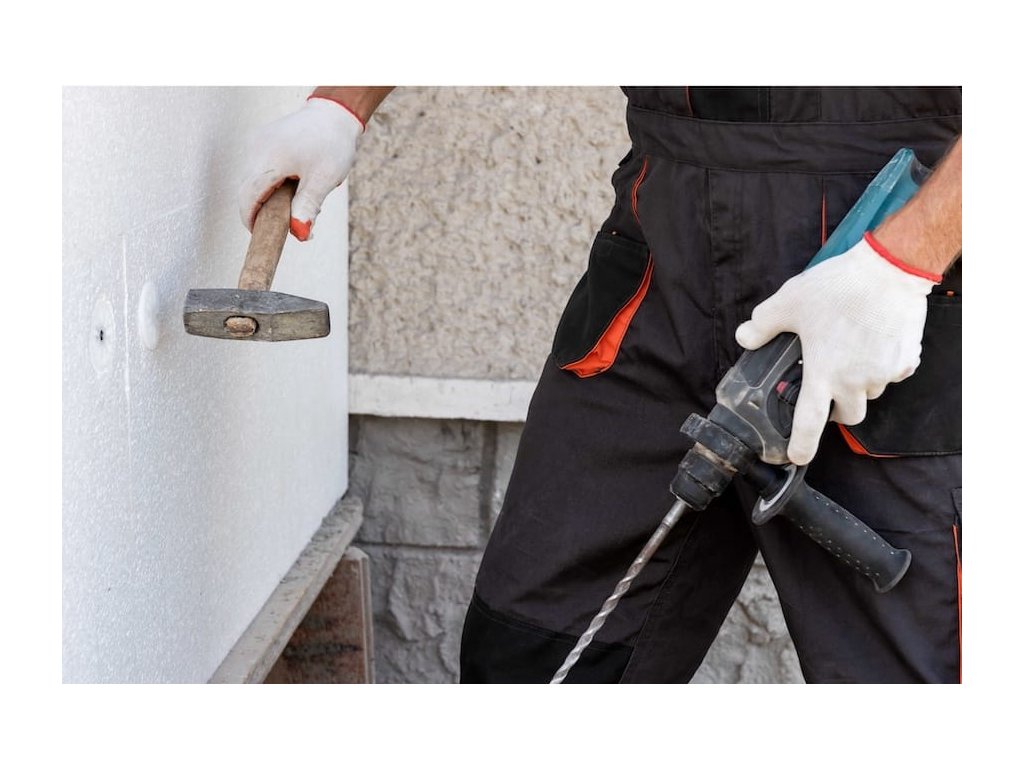

13. Potom zatlačte upevňovací kolík, aby ste pevne pripevnili upevňovací prvok
14. Nezatĺkajte upevňovacie prvky (hmoždinky), keď je kolík už zasunutý, pretože by sa mohli zlomiť
15. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.

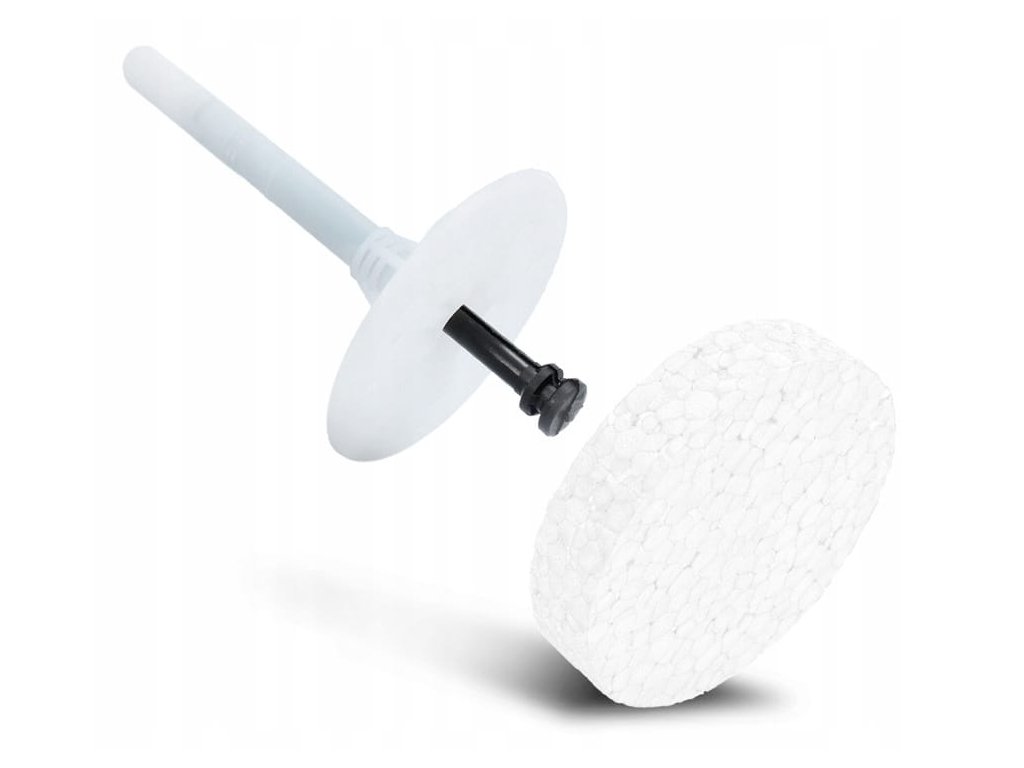

16. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou. Zátky nájdete aj v našom e.shope.

VIDITEĽNÁ MONTÁŽ:

ZÁPUSTNÁ MONTÁŽ:
