Rámová hmoždinka Klimas KPR-FAST 12 × 200 mm so šesťhrannou hlavou – 25 ks
KPR-FAST je rámová rozperná hmoždinka na priechodnú montáž. Cez otvor v pripevňovanom diele ju zasuňte do vrtu. Skrutka pri dotiahnutí pritlačí polyamidové puzdro k stenám otvoru. Šesťhranná hlava s integrovanou podložkou vytvára dosadaciu plochu najmä pri montáži kovových profilov, líšt a konzol.
Hrúbku upevňovaného dielu počítajte spolu s omietkou, obkladom a ďalšími nenosnými vrstvami. Rozperná zóna musí byť v nosnom podklade.
Technické údaje
Rozmery
| Priemer puzdra (dk) | 12 mm |
|---|---|
| Dĺžka puzdra (Lk) | 200 mm |
| Priemer skrutky (dw) | 8 mm |
| Dĺžka skrutky (Lw) | 205 mm |
Vyhotovenie
| Hlava skrutky | Šesťhranná s integrovanou podložkou |
|---|---|
| Drážka TX a veľkosť kľúča | TX40 / SW13 |
| Materiál puzdra | Polyamid (PA) |
| Materiál skrutky | Oceľ so zinkovým povlakom |
Montážne parametre
| Priemer vrtáka (d0) | 12 mm |
|---|---|
| Hĺbka kotvenia (heff) | 70 mm |
| Min. hĺbka vrtu v podklade (h1) | 80 mm |
| Max. hrúbka upevnenia (tfix) | 130 mm |
| Teplota podkladu pri montáži | −20 až +40 °C |
| Európske technické posúdenie | ETA-12/0272 |
Balenie

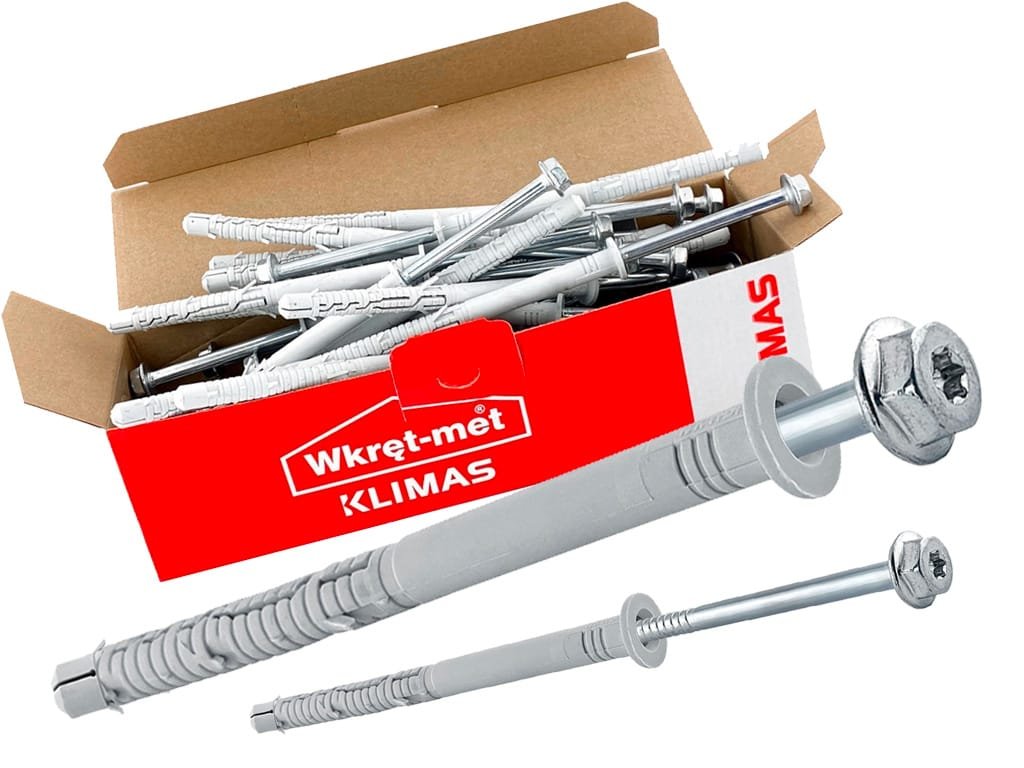

| Obsah predajného balenia | 25 ks |
|---|
Nakupujte s okamžitou zľavou!
Predávame nielen kusové krabičky. Pre profesionálov s vysokou spotrebou sme si pripravili aj predaj na celé kartónové balenia s okamžitou zľavou. Pri rozmere 12 × 200 mm môžete namiesto 25 ks vybrať kartón 100 ks s výhodnejšou cenou za kus.
Nemusíte čakať na zľavové kódy alebo výpredaje: výhodnejšia kartónová cena je už uvedená pri väčšom balení.
Pozrieť kartónové balenie
Prečo si vybrať KPR-FAST

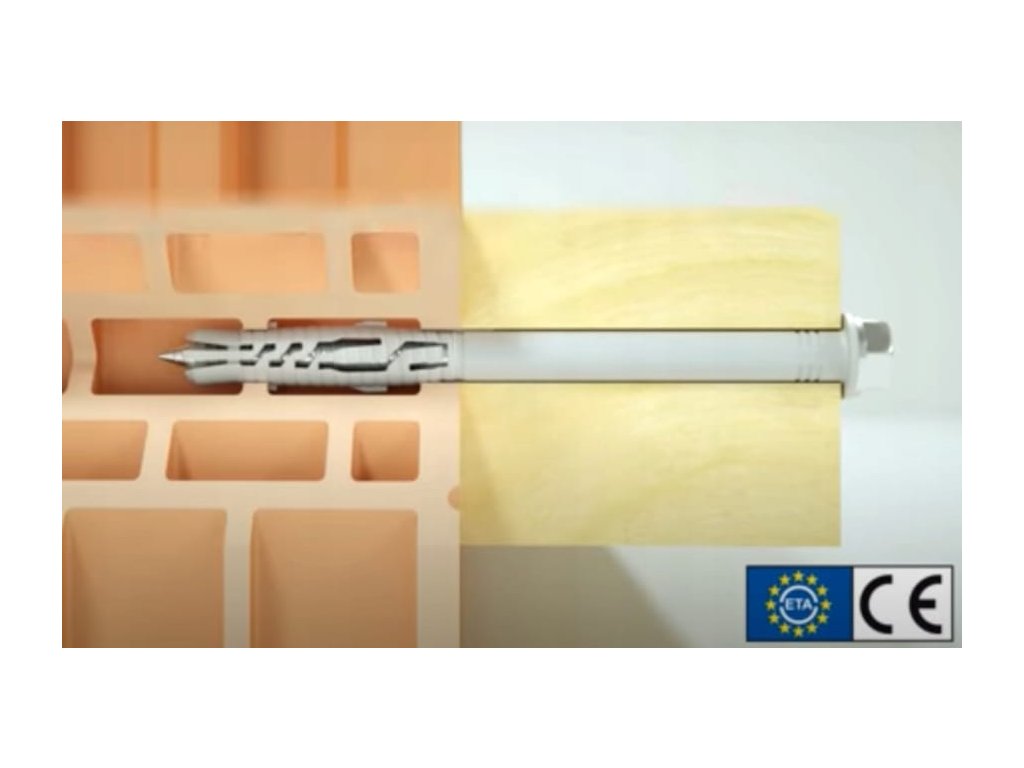

Rozopretie v podklade
Skrutka pri dotiahnutí roztlačí polyamidové puzdro proti stene vrtu. Rozpernú zónu preto umiestnite do nosného podkladu aj vtedy, keď kotvíte cez povrchovú vrstvu.
Šesťhran s integrovanou podložkou
Podložka pod hlavou zväčšuje dosadaciu plochu na kovovom diele. Skrutku môžete osadiť bitom TX40 alebo dotiahnuť nástrčným kľúčom SW13.
Zúžené jadro skrutky
Zúženie jadra uľahčuje vedenie skrutky do puzdra. Pri ďalšom skrutkovaní sa puzdro rozopiera vo vrte.

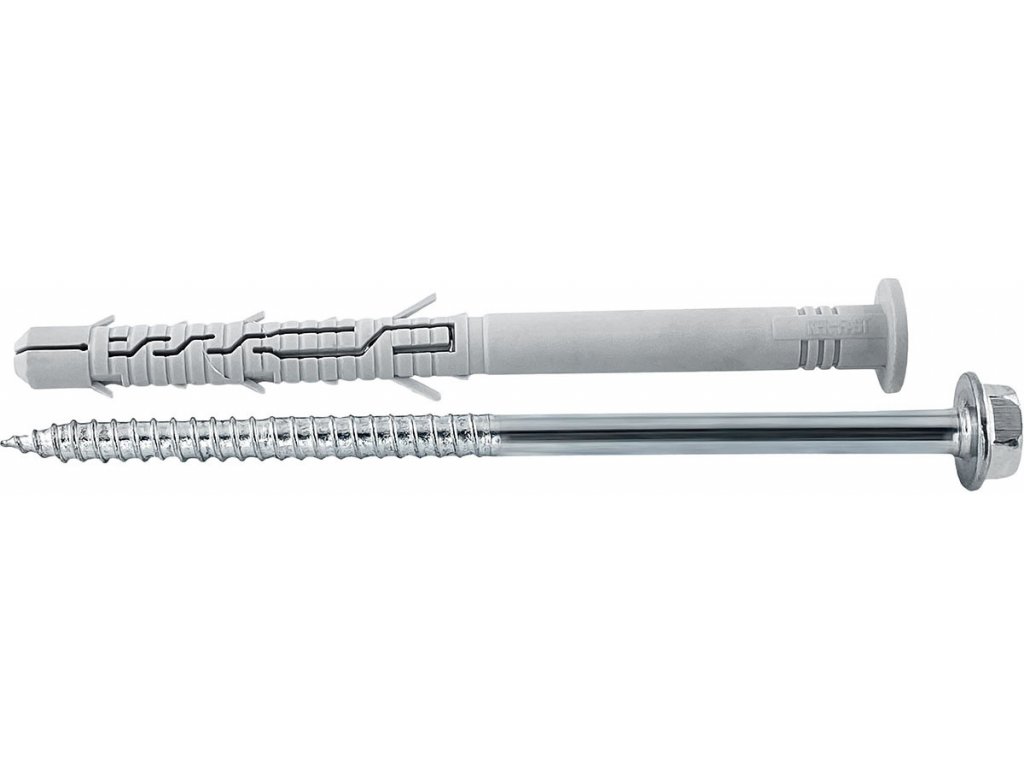

Puzdro s priradenou skrutkou
Výrobca dodáva obe časti spolu. Pri montáži použite pribalenú skrutku, ktorá tvarom a dĺžkou zodpovedá rozpernému puzdru.
Použitie a správny výber
Vhodné použitie
- Profily, lišty a konzoly – Priechodné upevnenie oceľových profilov, systémových líšt a pomocných konzol do betónu alebo vhodného muriva.
- Rámy a stavebné výplne – Kotvenie rámov okien, dverí, výkladov a garážových brán alebo pomocných profilov presklených priečok. Spôsob upevnenia určuje dokumentácia konkrétnej zostavy.
- Montážne prvky a príslušenstvo – Upevnenie montážnych dielov žalúzií, okeníc, markíz, odvetraných fasád a stavebných inštalácií v rámci vhodne navrhnutého spoja.
- Ďalšie montážne spoje – Pri regáloch, interiérovom zábradlí alebo drevených prvkoch použite variant K tam, kde projekt povoľuje tento typ upevnenia a vyhovuje dosadnutie hlavy na povrch.
Pri výbere zohľadnite
- ETA posudzuje nenosné viacbodové upevnenie pri statickom alebo kvázistatickom zaťažení. Počet kotiev, rozstupy a vzdialenosti od okrajov určte podľa podkladu, zaťaženia a návrhu spoja.
- Pozinkovaná skrutka je vhodná do suchého interiéru. V exteriéri ETA pripúšťa pozinkovanú oceľ iba za stanovených podmienok, keď je kotva chránená obkladom a hlava trvalo pružnou vrstvou brániacou prenikaniu vlhkosti.
Pri zakotvení 70 mm potrebuje vrt v podklade aspoň 80 mm a celková hrúbka upevnenia môže byť najviac 130 mm.
Použite hĺbku kotvenia z tabuľky pre tento priemer a overte konkrétny podklad podľa ETA.
Pri hrubšom upevňovanom diele zvážte dlhší variant 12 × 230 mm a skontrolujte jeho vlastné hodnoty kotvenia.
- Betón podľa ETA.
- Plné pálené a vápenno-pieskové tehly.
- Dierované pálené a vápenno-pieskové prvky a vybrané betónové murovacie prvky.
- Tvárnice z ľahkého betónu a autoklávovaný pórobetón podľa podmienok pre daný typ.
Montáž krok za krokom
Pripravte si
- Vŕtačka s vrtákom Ø12 mm vhodným pre podklad, pomôcka na vyčistenie vrtu a bit TX40 alebo nástrčný kľúč SW13.
Vyvŕtajte otvor
Vyvŕtajte otvor Ø12 mm do požadovanej hĺbky v podklade. Dierované murivo a pórobetón vŕtajte bez príklepu.
Vyčistite vrt
Odstráňte prach a drvinu, najmä pri otvoroch vŕtaných zvisle nadol. Použite spôsob čistenia vhodný pre daný podklad.
Osaďte a dotiahnite
Vložte puzdro cez upevňovaný diel. Dotiahnite dodanú skrutku tak, aby puzdro rozoprela a hlava riadne dosadla. Skrutku nepretiahnite.
Otázky, ktoré pomôžu pri výbere
Čo znamená rozmer na balení?
12 × 200 mm je priemer a dĺžka polyamidového puzdra. Dodaná skrutka má 8 × 205 mm.
Ako započítať omietku pri voľbe dĺžky?
Omietka patrí do celkovej hrúbky upevnenia. Pre zvolenú hĺbku kotvenia 70 mm je limit 130 mm. Rozperná zóna zostáva v nosnom materiáli.
Kedy sa vŕta bez príklepu?
Pri dierovanej tehle a autoklávovanom pórobetóne výrobca predpisuje vŕtanie bez príklepu. Režim vŕtania sa volí podľa skutočného podkladu.
Čím dotiahnuť šesťhrannú skrutku?
Použite bit TX40 do drážky alebo kľúč SW13 na vonkajší šesťhran. Pri dotiahnutí sledujte dosadnutie podložky na diel.
