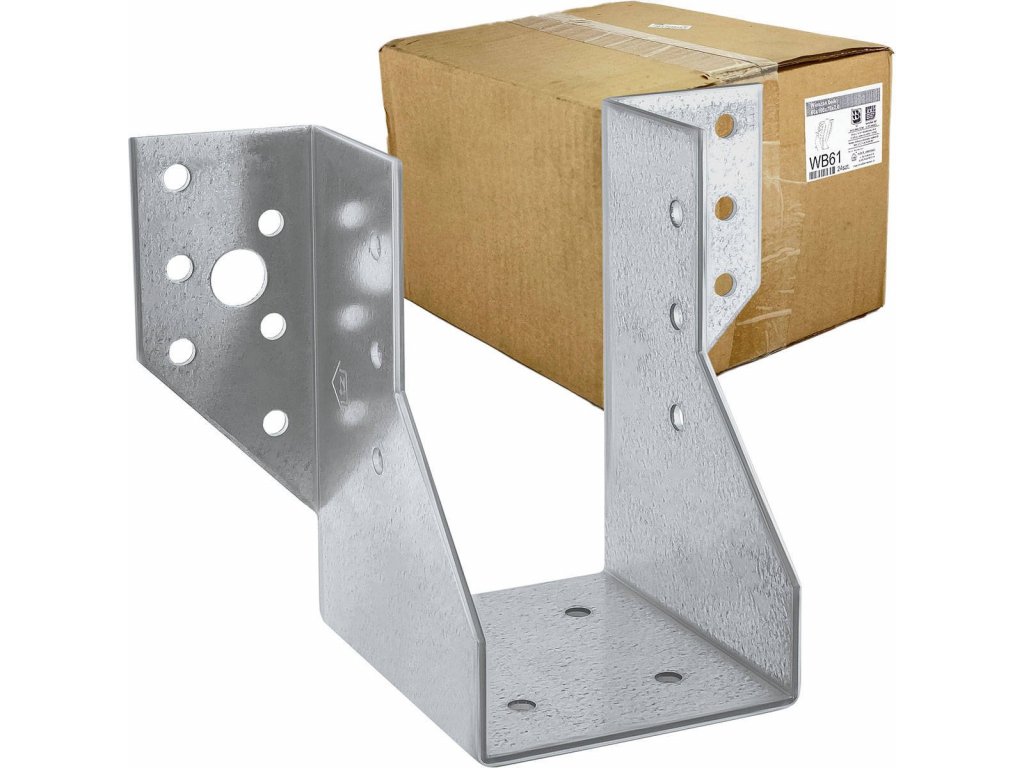

Trámová papuča TZ WB61K s vonkajšími ramenami, 24 ks
Oceľová trámová papuča TZ WB61K vytvára lôžko pre koniec dreveného trámu. Upevňovacie ramená smerujú von, takže montážne otvory sú prístupné po stranách uloženého trámu. Rozmer papuče je 60 × 100 × 75 mm. Najprv porovnajte vnútornú šírku papuče so šírkou trámu. V mieste spoja nechajte priestor aj na bočné ramená, aby dosadli na nosný prvok a dali sa upevniť podľa návrhu. Rozloženie otvorov si overte v podkladoch k vybranému modelu. Ponuka obsahuje 24 ks.

Technické údaje
Rozmery a otvory
| Vnútorná šírka (A) | 60 mm |
|---|---|
| Výška bočnice (B) | 100 mm |
| Hĺbka sedla (C) | 75 mm |
| Hrúbka plechu (T) | 2 mm |
| Otvory Ø 5 mm | 22 ks |
| Otvory Ø 11 mm | 2 ks |
Vyhotovenie a balenie
| Žiarovo pozinkovaná oceľ | DX51D+Z275 |
|---|---|
| Zinkový povlak | 275 g/m² |
| Obsah kartónu | 24 ks |
Prečo si vybrať TZ:WB

Sedlo pod koncom nosníka
Nosník dosadne na dno papuče. Bočnice ho obopínajú a príruby sa upevnia k hlavnému prvku.

Prístup k otvorom z oboch strán
Vonkajšie príruby ležia vedľa nosníka. Pri výbere skontrolujte, či ich hlavný prvok podoprie po celej ploche.

Dva priemery otvorov
Plech má 22 otvorov Ø 5 mm a 2 otvory Ø 11 mm. Polohu a počet použitých spojovacích prvkov určuje návrh spoja.

Pozinkovaný plech s hrúbkou 2 mm
Výrobca používa oceľ DX51D+Z275 so zinkovým povlakom 275 g/m². Podmienky prostredia posúďte podľa projektu.
Použitie a správny výber
Vhodné použitie
- Nosník pri hlavnom tráme – Koniec dreveného nosníka uložte do sedla pri boku hlavného dreveného prvku podľa návrhu spoja.
- Krokva v drevenej konštrukcii – Výrobca uvádza aj spojenie krokvy s hlavnou drevenou konštrukciou. Poloha papuče a spôsob upevnenia vychádzajú z návrhu tohto spoja.
Pri výbere zohľadnite
- Výrobca uvádza príklad s čiastočným klincovaním, krúžkovými klincami 4 × 50 mm a drevom najmenej C24 podľa EN 338. Rozpis spojovacích prvkov a únosnosť overte pre vlastnú skladbu spoja.
Pri výbere premerajte šírku nosníka a dostupnú plochu pre príruby. Ďalší overený rozmer je WB62 60 × 130 × 75 mm.
- Výrobný list uvádza masívne drevo, drevené kompozity a lepené lamelové drevo.
Montáž krok za krokom
Pripravte polohu
Premerajte šírku nosníka a vyznačte polohu sedla na hlavnom prvku. Overte prístup k obom vonkajším prírubám.
Osaďte papuču a nosník
Priložte príruby k hlavnej konštrukcii a upevnite ich podľa schémy. Nosník usaďte na dno sedla.
Skontrolujte spoj
Dokončite upevnenie nosníka do papuče podľa návrhu. Skontrolujte jeho dosadnutie aj osadenie spojovacích prvkov.

Otázky, ktoré pomôžu pri výbere

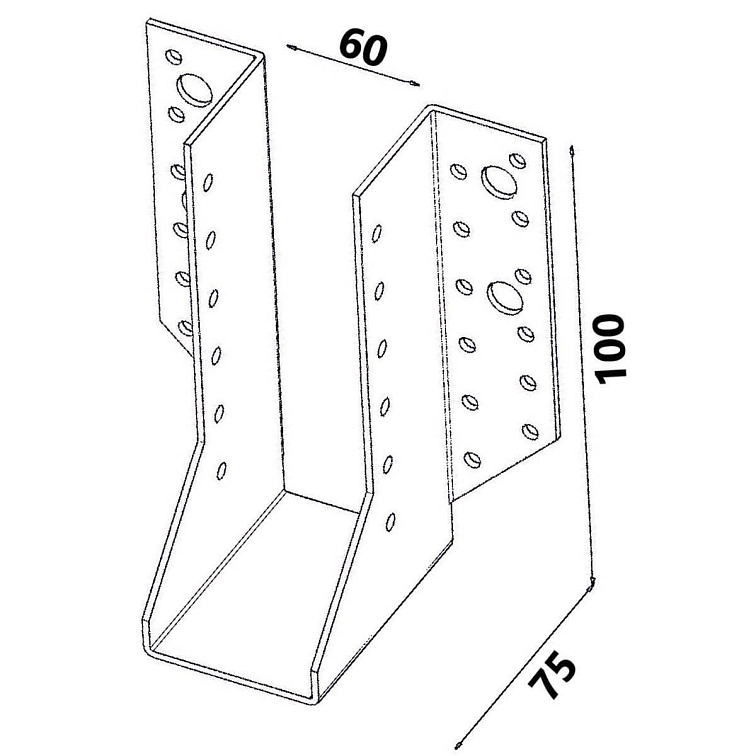

Čo znamenajú rozmery 60 × 100 × 75 mm?
V poradí vnútorná šírka sedla, výška bočnice a hĺbka sedla. Plech má hrúbku 2 mm.
Kde sú vonkajšie príruby?
Na oboch stranách papuče smerujú von od nosníka. Prikladajú sa k hlavnému prvku.
Aké klince uvádza technický list?
Pre uvedenú schému krúžkové klince 4 × 50 mm a drevo najmenej C24. Použitý počet klincov sa riadi návrhom spoja.

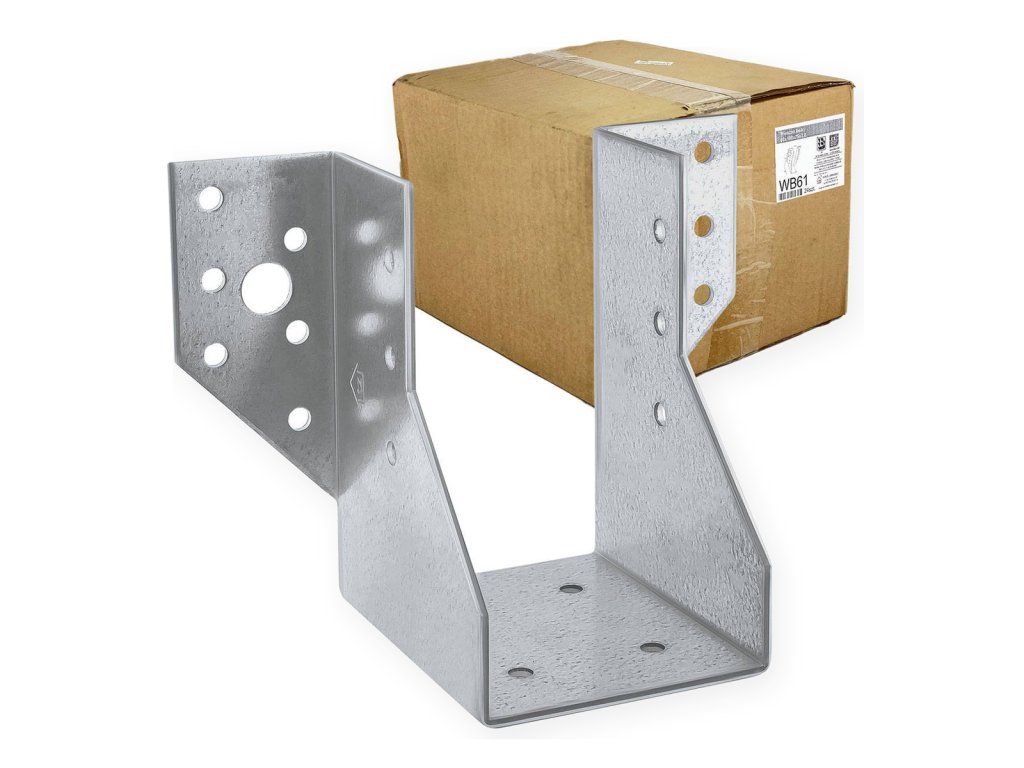

Koľko papúč je v kartóne?
V kartóne je 24 papúč WB61. Rovnaký rozmer je dostupný aj po jednom kuse.
Dokumenty a ďalšie informácie

Techniki Zamocowań – kovové spojky pre drevené konštrukcie
- Sídlo – Firma Techniki Zamocowań sídli v poľskej obci Rzeszotary.
- História – Firma vyrába tesárske uholníky a spojky od začiatku svojho pôsobenia v roku 1993.
- Sortiment – Ponúka spojky pre drevené konštrukcie, trámové závesy a montážne pásky.
