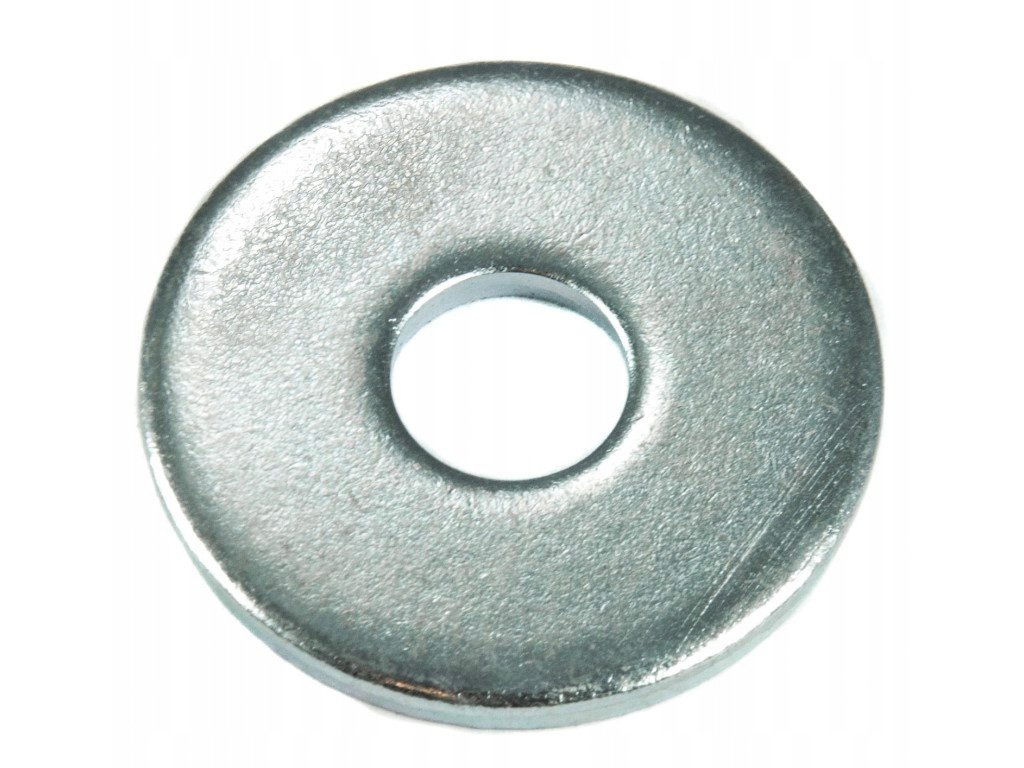

Veľkoplošná podložka DIN 440 R M24 · 1 ks
Veľkoplošná podložka DIN 440 R M24 podkladá maticu alebo hlavu skrutky v spoji drevených prvkov. Okrúhly otvor prepúšťa metrický spojovací prvok a široká dosadacia plocha roznesie jeho tlak do dreva. Menovitý vonkajší priemer je 85 mm.

Technické údaje
Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Rozmery podložky
Kliknite na červené označenie alebo hodnotu v tabuľke.| Menovitý rozmer skrutky | M24 |
|---|---|
| Priemer otvoru (d1) | 26 mm |
| Menovitý vonkajší priemer (d2) | 85 mm |
| Menovitá hrúbka (h) | 6 mm |
| Vyhotovenie | DIN 440 R, okrúhly otvor |
| Materiál a povrch | Pozinkovaná oceľ |

Predajné balenie
| Počet kusov | 1 ks |
|---|
Prečo si vybrať DIN 440 R

Rozloženie tlaku po ploche
Podložka rozkladá tlak matice alebo hlavy skrutky na väčšiu plochu dreva. Pri uťahovaní tak matica dosadá na podložku namiesto priameho styku s drevom.
Použitie a správny výber
Vhodné použitie
- – Pre rozoberateľné skrutkové spoje drevených konštrukcií a tesárske montáže, kde je pod maticou alebo hlavou malá dosadacia plocha.
Pri výbere zohľadnite
- Vyberte veľkosť podľa závitu a overte, že celá podložka dosadne na rovný podklad. Pri návrhu spoja zohľadnite skladbu a prostredie podľa projektu.
Montáž krok za krokom
Pripravte si
- Skrutku a maticu zodpovedajúceho rozmeru a vhodný kľúč podľa montážneho predpisu spoja.
Nasaďte podložku
Nasaďte podložku na skrutku pod maticu alebo pod hlavu podľa skladby spoja.
Skontrolujte dosadnutie
Skontrolujte, či podložka leží celou plochou na dreve, a spoj utiahnite podľa projektového alebo montážneho predpisu.
Otázky, ktoré pomôžu pri výbere
Pre akú skrutku je podložka?
Pre menovitý rozmer M24. Okrúhly otvor má priemer 26 mm.
Prečo má väčší vonkajší priemer?
Väčší rozmer rozširuje oporu pod hlavou alebo maticou. Pomáha, ak drevo pod spojom ľahko podlieha otlačeniu.
Koľko kusov je v tomto balení?
Predajné balenie obsahuje 1 ks.
Dokumenty a ďalšie informácie
Progres TK
- Sortiment dodávateľa zahŕňa pozinkované veľkoplošné podložky DIN 440 R.
- Podložky sa vyberajú podľa menovitého rozmeru skrutky.
- Okrúhly otvor aj vonkajší priemer sú uvedené v tabuľke.
