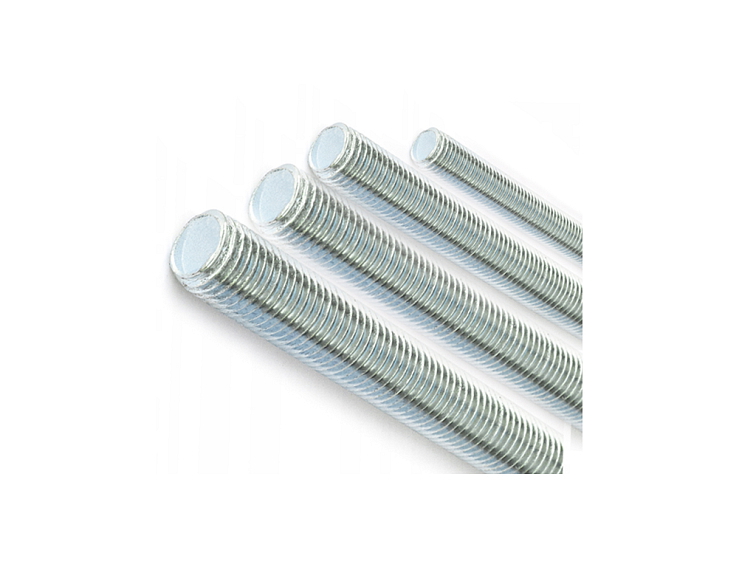

Závitová tyč M24 × 1000 mm, 4.8 DIN 975 · 1 ks
Závitová tyč M24 × 1000 mm, 4.8 DIN 975 má závit po celej dĺžke a povrch z bieleho zinku. Používa sa na montáž kovových prvkov a zhotovenie závitových závesov pre inštalácie. Po celej dĺžke môžete nastaviť polohu matice na požadovanú výšku.

Technické údaje
Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Rozmery a vyhotovenie

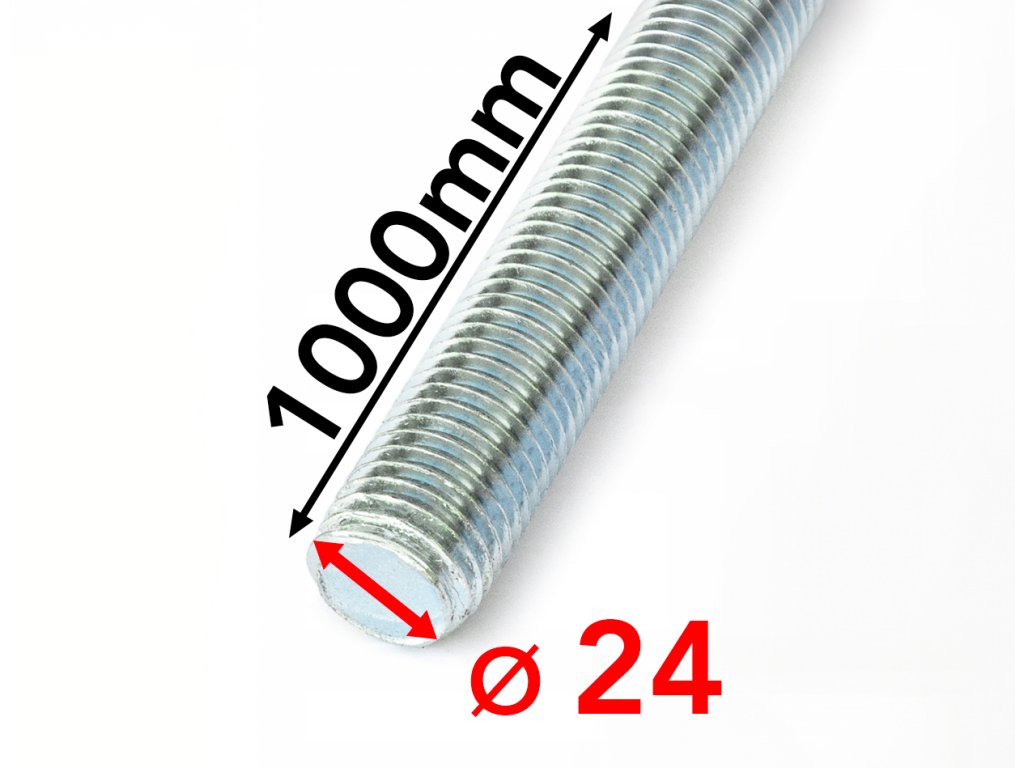

Kliknite na červené označenie alebo hodnotu v tabuľke.| Menovitý priemer závitu (dw) | 24 mm |
|---|---|
| Označenie metrického závitu | M24 |
| Celková dĺžka tyče (Lw) | 1000 mm |
| Montážny otvor podľa tabuľky Klimas (d0) | 26 mm |
| Trieda pevnosti | 4.8 |
| Povrch ocele | Biely zinok |
| Rozsah závitu | Po celej dĺžke |

Balenie
| Počet tyčí v balení | 1 ks |
|---|
Prečo si vybrať DIN 975

Poloha matice po celej tyči
Súvislý metrický závit umožňuje posúvať matice a podložky do požadovaných polôh. Pri montáži závesu tým nastavíte výšku spoja.
Použitie a správny výber
Vhodné použitie

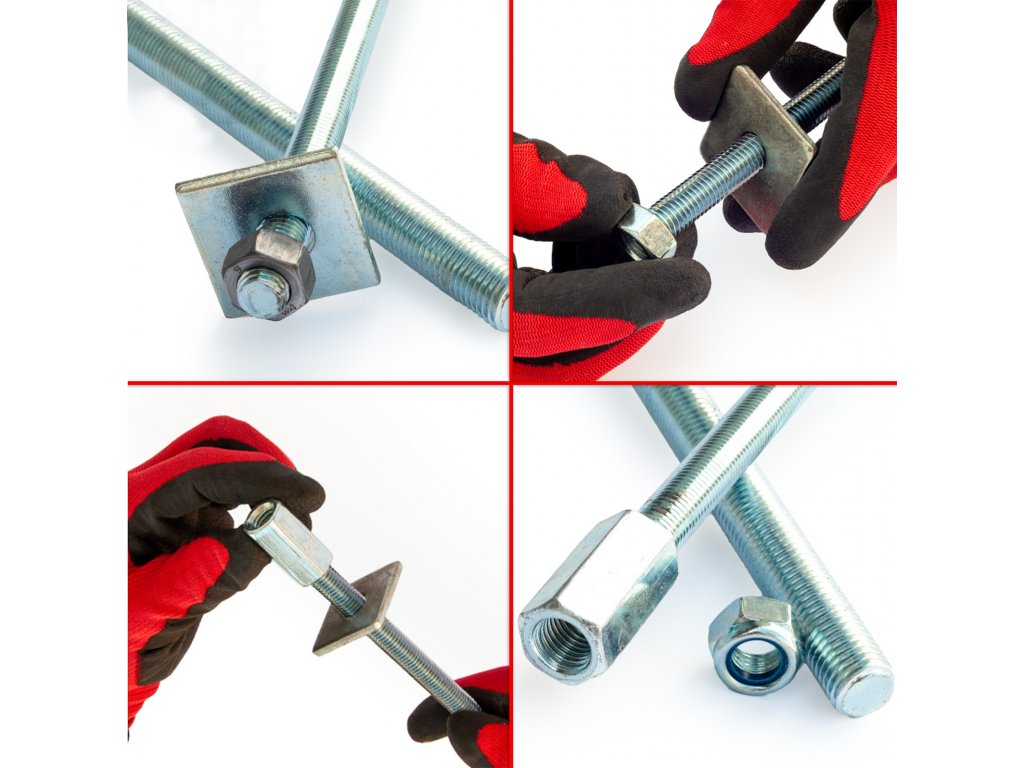

- Kovové spoje – Spájanie kovových prvkov pomocou matíc a podložiek podľa návrhu zostavy.
- Závesy inštalácií – Vytvorenie závesu pre montážnu lištu alebo inštalačný prvok. Polohu nastavte maticami.
- Injektážne kotvenie – Klimas uvádza použitie aj s vybranými injektážnymi kotvami WCF. Rozsah použitia určuje dokumentácia konkrétneho kotviaceho systému.
Pri výbere zohľadnite
- Skontrolujte metrický závit M24 aj stúpanie matice. Triedu 4.8 a povrch zvoľte podľa požiadaviek návrhu spoja a prostredia.
Montáž krok za krokom
Pripravte si
- Matice a podložky pre navrhnutý spoj, kľúče na matice, meradlo a pri skracovaní pílu na kov a pilník na odstránenie otrepov.
Pripravte dĺžku
Odmerajte požadovanú dĺžku vrátane miesta pre podložky a matice. Tyč možno skrátiť nástrojom na kov.
Skontrolujte koniec závitu
Po rezaní odstráňte ostré hrany a overte, že sa matica naskrutkuje bez zadierania.
Zostavte spoj
Diely osádzajte s navrhnutými podložkami a maticami. Dotiahnutie vykonajte podľa špecifikácie celého spoja.

Otázky, ktoré pomôžu pri výbere
Aká matica patrí k tejto tyči?
Matica s metrickým závitom M24 musí mať zodpovedajúce stúpanie a triedu určenú návrhom spoja.
Ako zvoliť otvor pre spoj?
V tabuľke Klimas je pre M24 montážny otvor Ø 26 mm. Rozmer otvoru overte podľa konkrétneho spojenia.
Koľko tyčí dostanem?
Balenie obsahuje 1 ks, každá tyč má dĺžku 1000 mm.
Dokumenty a ďalšie informácie

Technický list Klimas
- List Klimas vedie model PGO-241000 v triede 4.8.
- Výberová tabuľka uvádza menovitý priemer aj celkovú dĺžku tyče.
- Technický výkres zobrazuje závit po celej dĺžke.
