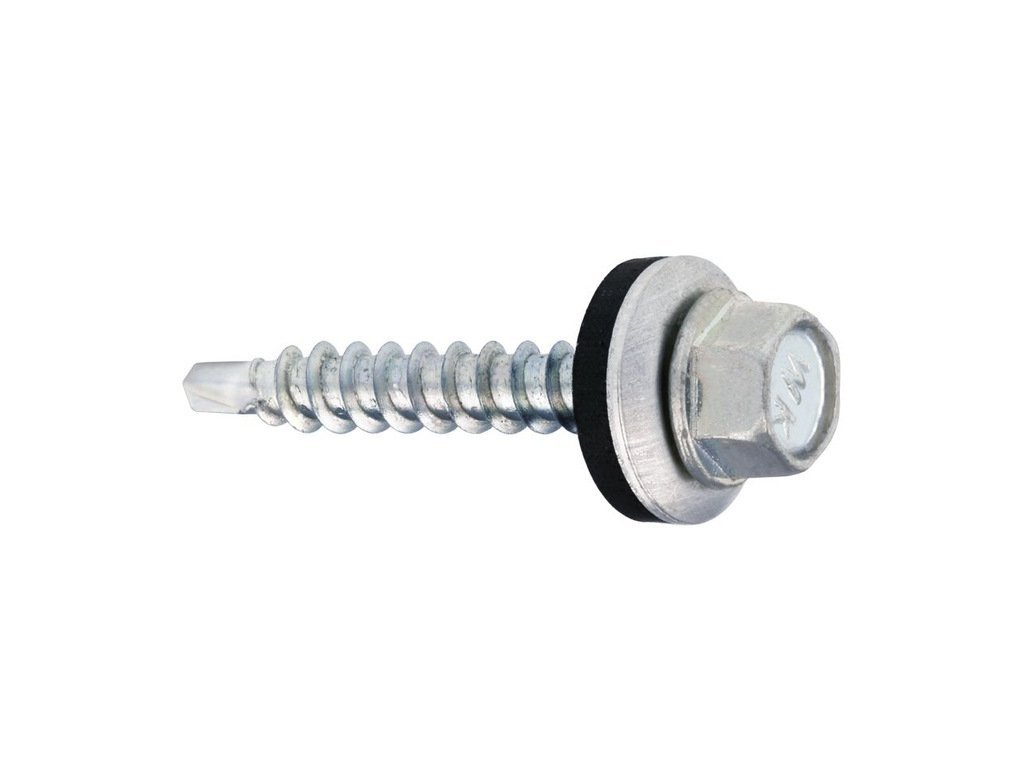

Samovrtná skrutka Klimas WSBP 4,8 × 19 mm · SW 8 · pozink · 250 ks
Keď sa dva oceľové plechy prekrývajú, farmárska skrutka Klimas WSBP spojí ich okraje v mieste presahu. Vŕtací hrot prejde cez obe vrstvy a závit do ocele ich pritiahne k sebe. Oceľová podložka s EPDM pri správnom dotiahnutí utesní miesto okolo skrutky.
Skrutka sa hodí na zošívanie plechovej krytiny a na spoje klampiarskych dielov z oceľového plechu. Pozinkovaná hlava zostáva bez farebného laku. Pri voľbe dĺžky skontrolujte súčet hrúbok v presahu aj úžitkovú dĺžku pre daný rozmer.
Technické údaje
Rozmery a nástroj
| Priemer skrutky (dw) | 4,8 mm |
|---|---|
| Dĺžka skrutky (Lw) | 19 mm |
| Hlava a nástrčný nadstavec (S) | Vonkajší šesťhran SW 8 |
| Výška hlavy (k) | 4,5 mm |
| Priemer príruby hlavy (F) | 10 mm |
| Dĺžka vŕtacieho hrotu | 5 mm |
Podmienky spoja
| Vŕtacia kapacita (súčet hrúbok) (Σti) | ≤ 2,5 mm |
|---|---|
| Max. úžitková dĺžka (tfix) | 1,5 mm |
| Oceľový podklad | ≥ S280GD |
| Min. hrúbka podkladu (hmin) | 0,5 mm |
| Min. rozstup podľa listu (smin) | 50 mm |
| Min. vzdialenosť od okraja podľa listu (cmin) | 25 mm |
| Európske technické posúdenie | ETA-16/0443 |
Materiál a balenie
| Materiál skrutky | Tepelne upravená uhlíková oceľ |
|---|---|
| Zinková vrstva | 12 µm |
| Povrch bez farebného laku | Čistý pozink |
| Oceľová podložka s EPDM (D) | 14 mm |
| Obsah balenia | 250 ks |
| Hmotnosť balenia | 1,15 kg |
Nakupujte s okamžitou zľavou!
Predávame nielen kusové krabičky. Pre profesionálov s vysokou spotrebou sme si pripravili aj predaj na celé kartónové balenia s okamžitou zľavou. Pri rozmere 4,8 × 19 mm môžete namiesto 250 ks vybrať kartón 3000 ks s výhodnejšou cenou za kus.
Nemusíte čakať na zľavové kódy alebo výpredaje: výhodnejšia kartónová cena je už uvedená pri väčšom balení.
Pozrieť kartónové balenie
Prečo si vybrať WSBP
Vŕtací hrot vytvorí otvor pri skrutkovaní
Hrot prevŕta oceľové vrstvy a za ním zaberie závit. V uvedenom rozsahu hrúbok tak spoj urobíte bez samostatného predvŕtania.
EPDM tesní prestup skrutky
Oceľová podložka pri doťahovaní pritlačí EPDM k plechu. Tesnenie má dosadnúť po celom obvode, bez medzery a bez vytlačenia spod podložky.
Vonkajší šesťhran pre nástrčný nadstavec
Nadstavec SW 8 obopne hlavu po jej obvode. Pri montáži ho držte v osi skrutky, aby podložka dosadla rovno.
Zinková vrstva chráni oceľ skrutky
Galvanický zinok chráni oceľové telo pred koróziou. Pred montážou overte vhodnosť povrchovej úpravy pre prostredie spoja.
Použitie a správny výber
Vhodné použitie
- Pozdĺžny presah plechov – Spojte preložené okraje dvoch oceľových plechov pozdĺž presahu.
- Zošívanie plechovej krytiny – Pri plechovej krytine zošite susedné tabule tam, kde sa ich bočné okraje prekrývajú. Nosné upevnenie krytiny riešte podľa montážneho predpisu systému.
- Spoje oplechovania – Spojte preložené oceľové diely oplechovania, napríklad na styku dvoch klampiarskych prvkov.
- Vhodné materiály: – Oceľové plechy a oceľový podklad najmenej S280GD. V technickom liste je najmenšia hrúbka podkladu 0,5 mm.
Pri výbere zohľadnite
- Rozstup, vzdialenosť od okraja a únosnosť posúďte pre skutočné hrúbky a oceľ v spoji. Pri výbere povrchu zohľadnite aj korozívnosť prostredia.
Pri vŕtaní spočítajte hrúbky všetkých oceľových vrstiev v mieste spoja. Hrot má kapacitu do 2,5 mm. Pre rozmer 4,8 × 19 mm uvádza výberová tabuľka úžitkovú dĺžku najviac 1,5 mm. Pri voľbe spoja dodržte oba údaje.
Ak potrebujete väčšiu úžitkovú dĺžku, porovnajte WSBP 4,8 × 25 mm v čistom pozinku. Výrobca pri 25 mm uvádza úžitkovú dĺžku do 2,5 mm.
Montáž krok za krokom
Pripravte si
- Skrutkovač s reguláciou otáčok a nástrčným nadstavcom SW 8 na vonkajší šesťhran.
Pripravte presah
Preložte oceľové diely do polohy spoja. Skontrolujte súčet hrúbok, úžitkovú dĺžku, hrúbku podkladu a vzdialenosť od okraja.
Zaskrutkujte kolmo
Nasaďte SW 8 na hlavu a skrutku veďte kolmo na povrch plechu. Otáčky prispôsobte tak, aby sa vŕtací hrot neprehrial.
Skontrolujte tesnenie
Dotiahnite tak, aby EPDM dosadol po celom obvode. Slabý prítlak môže zanechať medzeru, príliš silný môže tesnenie zdeformovať.
Otázky, ktoré pomôžu pri výbere
Je 2,5 mm maximálna hrúbka plechu?
Je to vŕtacia kapacita pre súčet oceľových vrstiev. Pre rozmer 4,8 × 19 mm má výrobca samostatný údaj: maximálnu úžitkovú dĺžku 1,5 mm.
Aký nadstavec mám použiť?
Nástrčný nadstavec SW 8 na vonkajší šesťhran. Nasaďte ho rovno na hlavu, aby ste skrutku viedli v osi.
Ako zistím, že je podložka dotiahnutá správne?
EPDM sa má dotýkať plechu dookola. Ak podložka sedí nakrivo, ostáva pod ňou medzera alebo tesnenie výrazne vyčnieva, skontrolujte osadenie.
Môžem ňou pripevniť krytinu k drevenej late?
Tento model je určený na presahy oceľových plechov. Na upevnenie krytiny k drevenému podkladu zvoľte skrutku určenú pre drevo podľa návodu krytiny.
