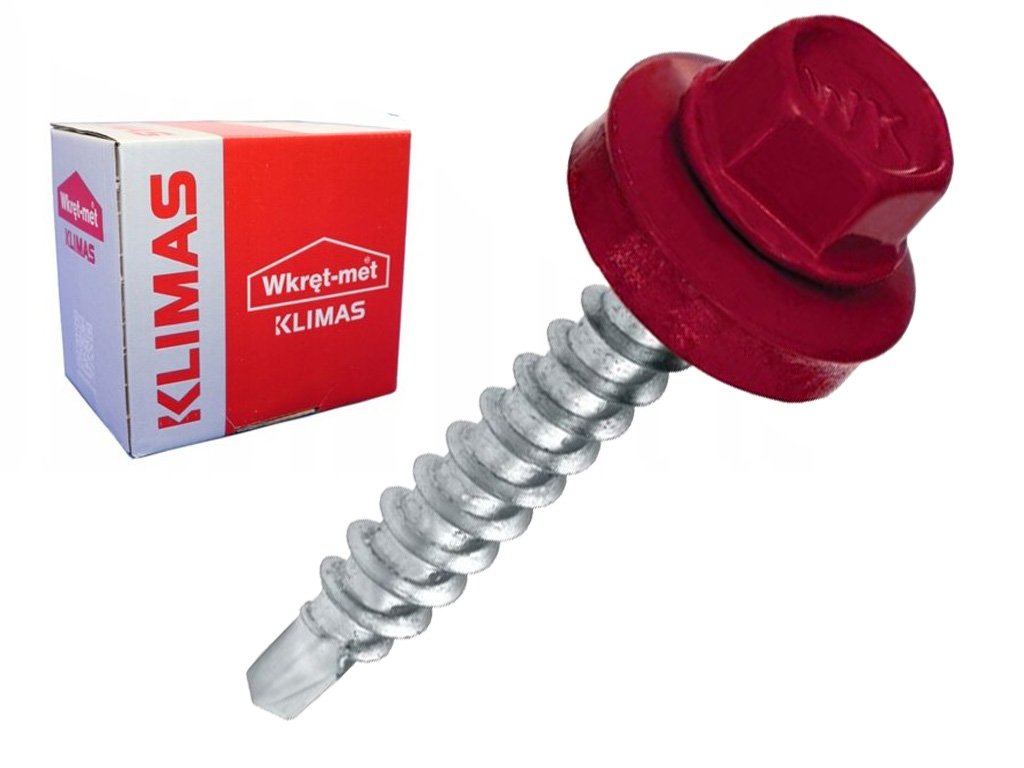

Farmárske strešné skrutky WF do ocele 4,8 × 19 mm, RAL 3005, SW 8 – 16 × 250 ks (4 000 ks)
Farmery Klimas WF sú samovŕtacie skrutky do plechu na oceľový podklad. Používajú sa pri upevňovaní oceľovej krytiny na oceľové profily, pri montáži klampiarskych prvkov a pri spájaní oceľových plechov v presahu. Hrot v tvare vrtáka najprv vytvorí otvor a závit do ocele v ňom hneď vytvorí spoj.
Pod šesťhrannou hlavou SW 8 je oceľová podložka Z14 s EPDM. Pri správnom stlačení tesní okolie otvoru. Galvanický zinok chráni oceľový povrch a lakovaná hlava v odtieni RAL 3005 umožňuje zladiť viditeľné spoje s plechom. Povrch vyberajte podľa podmienok prostredia.
Pri rozmere 4,8 × 19 mm je vŕtacia kapacita do 3 mm súčtu hrúbok oceľových vrstiev, ktoré hrot prevŕta. Maximálna úžitková dĺžka tfix je 4 mm. Pri výbere posúďte obidva údaje aj to, či zvolená dĺžka umožní priechodné kotvenie do oceľového podkladu.
Technické údaje
Rozmery výrobku
| Priemer skrutky (dw) | 4,8 mm |
|---|---|
| Dĺžka skrutky (Lw) | 19 mm |
| Výška hlavy (k) | 4,5 mm |
| Priemer príruby hlavy (F) | 10 mm |
| Vonkajší priemer podložky (D) | 14 mm |
| Dĺžka vŕtacieho hrotu | 8 mm |
| Šesťhranná hlava (S) | SW 8 |
Materiál a povrch
| Materiál skrutky | Tepelne spracovaná uhlíková oceľ |
|---|---|
| Podložka | Oceľová Z14 s tesnením EPDM |
| Galvanický zinok | 12 µm |
| Hrúbka RAL laku | ≥ 60 µm |
| Odtieň hlavy | RAL 3005 |
Podklad a montáž
| Oceľový podklad | Oceľ najmenej S280GD |
|---|---|
| Min. hrúbka podkladu (hmin) | 0,75 mm |
| Vŕtacia kapacita – súčet hrúbok ocele (Σti) | ≤ 3 mm |
| Max. úžitková dĺžka (tfix) | 4 mm |
| Min. rozstup skrutiek (smin) | 50 mm |
| Min. vzdialenosť od okraja (cmin) | 25 mm |
| Max. otáčky | 2 500 ot./min |
| Európske technické posúdenie | ETA-16/0443 |
Balenie
| Obsah predajného balenia | 16 × 250 ks (4 000 ks) |
|---|
Prečo si vybrať WF
Vŕtanie a upevnenie v jednom kroku
Vŕtací hrot vytvorí otvor pre závit do ocele. V rámci kapacity do 3 mm súčtu hrúbok ocele tak možno spojiť diely bez samostatného predvŕtavania.
Tesnenie okolo otvoru
Oceľová podložka Z14 prenáša prítlak a EPDM tesní okolie prestupu. Skrutku veďte kolmo na podklad, aby podložka rovnomerne dosadla.
Šesťhran na nástrčný nadstavec
Nástrčný nadstavec SW 8 zaberá po plochách hlavy. Náradie držte v osi skrutky, aby ste mali kontrolu nad usadením tesniacej podložky.
Zinková ochrana oceľového povrchu
Na uhlíkovej oceli je galvanický zinok s hrúbkou 12 µm. Vhodnosť tejto ochrany posúďte podľa korozivity miesta montáže.
Farebné zladenie s plechom
Viditeľná hlava je lakovaná v odtieni RAL 3005. Výrobca pri laku uvádza odolnosť voči UV žiareniu a mechanickému poškodeniu.
Použitie a správny výber
Vhodné použitie
- Krycí plech – Kotvenie oceľového krycieho plechu na oceľové profily.
- Klampiarske prvky – Prichytenie oceľových klampiarskych prvkov na vhodnom oceľovom podklade.
- Presah plechov – Spojenie dvoch oceľových plechov v mieste presahu pri splnení montážnych limitov.
Pri výbere zohľadnite
- Sčítajte hrúbky všetkých oceľových vrstiev, ktorými prejde hrot. Priemer 4,8 mm má kapacitu do 3 mm a montuje sa priechodne. Posúďte skladbu, korozivitu, rozstupy a vzdialenosť od okraja podľa podkladov výrobcu.
Pre dĺžku 19 mm výrobca uvádza maximálnu úžitkovú dĺžku 4 mm. Pred výberom iného rozmeru porovnajte výberovú tabuľku aj konkrétnu skladbu spoja.
Oceľ najmenej S280GD s hrúbkou podkladu od 0,75 mm.
Montáž krok za krokom
Pripravte si
- Použite skrutkovač s nastaviteľnými otáčkami a nástrčný nadstavec SW 8.
Skontrolujte skladbu
Overte druh ocele, hrúbku podkladu, súčet hrúbok vrstiev, ktoré hrot prevŕta a korozivitu. Podľa skladby vyberte dĺžku, pri ktorej je možné priechodné kotvenie.
Skrutku veďte kolmo
Skrutku nasaďte do nadstavca SW 8 a veďte kolmo na podklad. Výrobca uvádza najviac 2 500 ot./min. Pri vyšších otáčkach hrozí prehriatie hrotu.
Skontrolujte dosadnutie EPDM
Dotiahnite tak, aby podložka rovnomerne dosadla. Slabé stlačenie aj prílišné dotiahnutie môžu spôsobiť netesnosť a podporiť koróziu okolo spoja.
Otázky, ktoré pomôžu pri výbere
Kam patria skrutky WF?
Klimas WF slúži na spoj oceľových plechov s oceľovým podkladom, montáž klampiarskych prvkov a spoj plechov v presahu v rámci uvedených limitov. Pri drevenom podklade vyberte spojovací prvok určený do dreva.
Čo znamenajú hodnoty 3 mm a tfix?
Hodnota 3 mm je horný limit súčtu hrúbok ocele, ktoré hrot prevŕta. tfix 4 mm je maximálna úžitková dĺžka konkrétnej skrutky 4,8 × 19 mm. Pri výbere musí skladba vyhovovať obom limitom.
Ako spoznám správne stlačenie podložky?
Podložka má dosadať rovnomerne k plechu. Skrutku veďte kolmo na podklad a dotiahnite ju bez nadmerného stlačenia tesnenia.
Aký nadstavec a otáčky použiť?
Na vonkajší šesťhran použite nástrčný nadstavec SW 8. Pri skrutkovaní nastavte vhodné otáčky, najviac 2 500 ot./min podľa výrobcu.
Čo znamená farba RAL?
RAL 3005 je kód odtieňa lakovanej hlavy. Vyberte ho podľa viditeľnej plochy plechu a povrchovú ochranu posúďte podľa miesta montáže.
Koľko skrutiek je v balení?

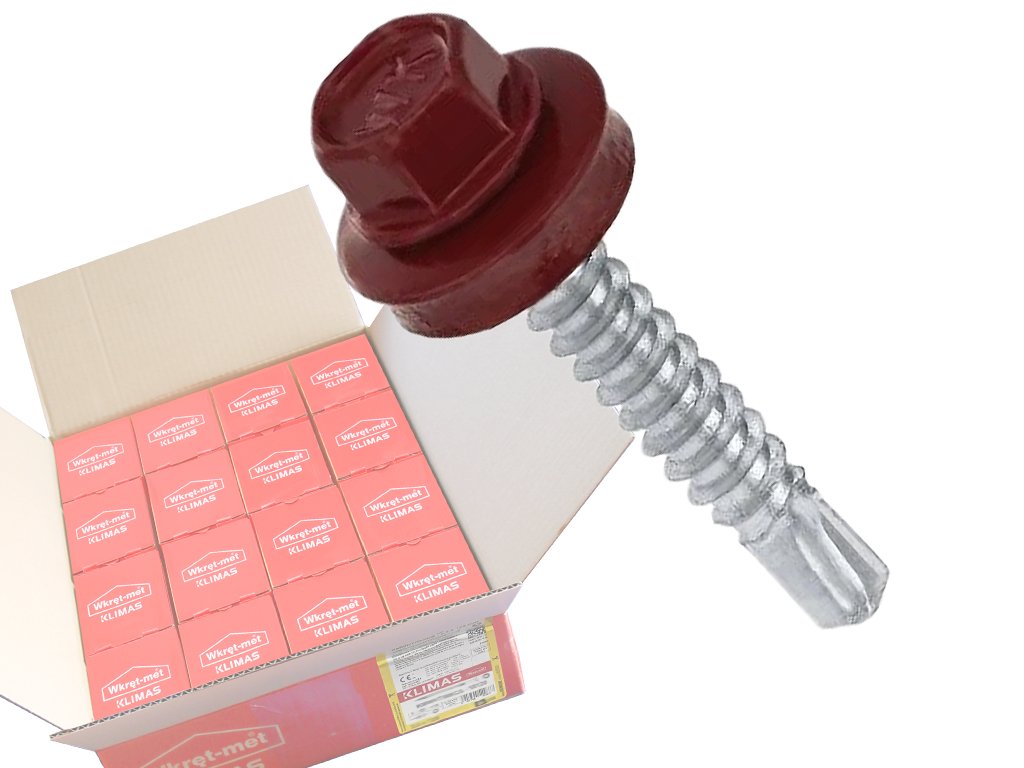

V kartóne je 16 × 250 ks (4 000 ks). Krabičky obsahujú ten istý rozmer a odtieň.
Dokumenty a ďalšie informácie
Klimas Wkręt-met
Klimas Wkręt-met vyrába spojovací materiál pre stavebné použitie. Pre skrutky WF zverejňuje technické údaje, výberové tabuľky a podmienky montáže.
