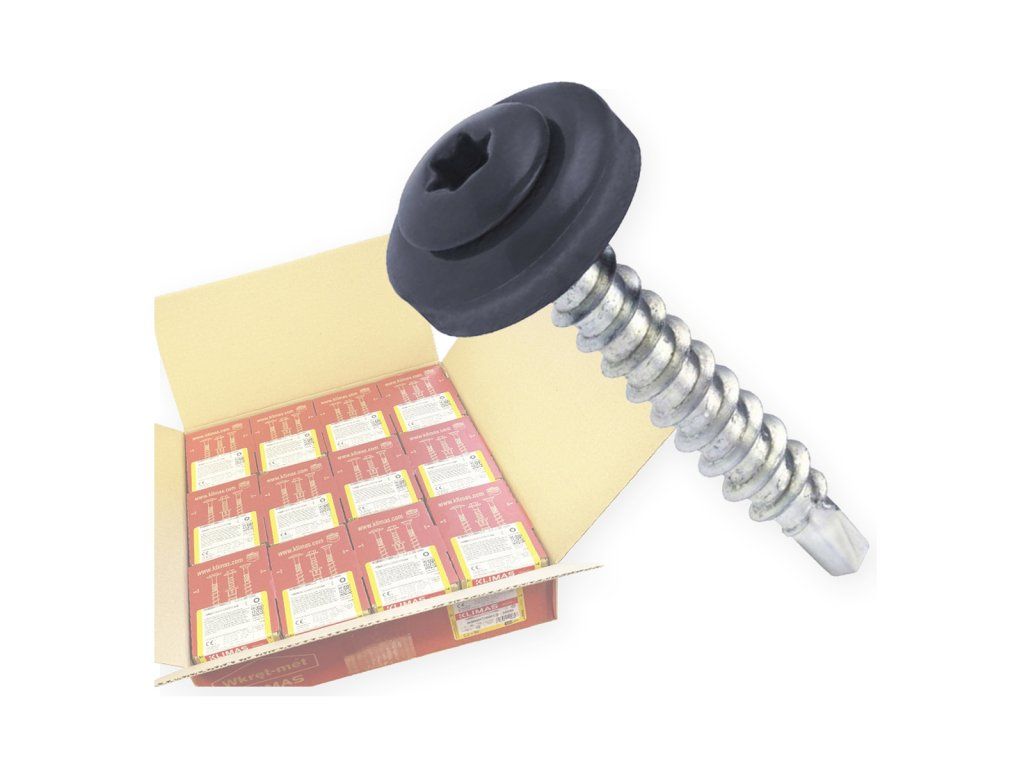

Samovrtná skrutka Klimas WDD 4,8 × 35 mm · TX 20 · RAL 7016 · 12 × 250 ks
Farmárska skrutka Klimas WDD prichytí oceľový plech k drevenej late alebo inému drevenému podkladu. Vŕtací hrot najprv prejde plechom a závit sa zachytí v dreve. Pri dotiahnutí hliníková podložka pritlačí EPDM okolo otvoru.
Nízka oválna hlava má vnútornú drážku TX 20. Lak v odtieni RAL 7016 možno zladiť s krytinou. Pred montážou skontrolujte, či hrot prevŕta všetky oceľové vrstvy a či v dreve zostane účinná dĺžka kotvenia podľa návrhu spoja.
Technické údaje
Rozmery a pohon
| Priemer skrutky (dw) | 4,8 mm |
|---|---|
| Dĺžka skrutky (Lw) | 35 mm |
| Hlava a drážka | Oválna hlava, vnútorný TX 20 |
| Priemer hlavy (F) | 9 mm |
| Dĺžka vŕtacieho hrotu | 5 mm |
Podmienky výberu
| Vŕtacia kapacita plechov (Σti) | ≤ 2,5 mm |
|---|---|
| Max. úžitková dĺžka (tfix) | 5 mm |
| Drevený podklad | Konštrukčné drevo ≥ C24 |
| Min. rozstup podľa PDS (smin) | 50 mm |
| Min. od okraja podľa PDS (cmin) | 25 mm |
| Európske technické posúdenie | ETA-16/0443 |
Materiál a balenie
| Hliníková podložka A14 s EPDM (D) | 14 mm |
|---|---|
| Materiál skrutky | Tepelne upravená uhlíková oceľ |
| Galvanický zinok | 12 µm |
| Min. hrúbka laku hlavy | 60 µm |
| Odtieň hlavy | RAL 7016 |
| Predajné balenie | 3000 ks |
| Hmotnosť balenia | 12,96 kg |
Prečo si vybrať WDD
Nízka oválna hlava s drážkou TX 20
Bit TX 20 zapadne priamo do hlavy. Držte ho v osi skrutky, aby podložka dosadla rovno po celom obvode.
Hrot prevŕta plech pri skrutkovaní
Vŕtací hrot vytvorí otvor v oceľových vrstvách. Závit potom zaberie v dreve a pritiahne plech k podkladu.
Hliníková podložka s tesnením EPDM
Podložka A14 pritláča EPDM k plechu okolo prestupu skrutky. Rovnomerné dosadnutie pomáha utesniť otvor.
Galvanický zinok chráni telo skrutky
Zinková vrstva chráni oceľ skrutky pred koróziou. Vhodnosť povrchovej úpravy vyberte podľa prostredia spoja.
Lakovaná hlava zladená s krytinou
Hlava v odtieni RAL 7016 na plechu rovnakej farby menej vynikne. Pri výbere porovnajte kód krytiny aj oplechovania.
Použitie a správny výber
Vhodné použitie
- Oceľový plech na dreve – Oceľový plech prichyťte priamo k drevenému podkladu v miestach určených projektom alebo návodom výrobcu plechu.
- Vlnitý oceľový plech – Pri vlnitom plechu zvoľte bod kotvenia, kde sa plech opiera o drevenú podkonštrukciu podľa montážneho predpisu profilu.
- Oceľová krytina v tvare škridiel – Tabule oceľovej krytiny v tvare škridiel prichyťte k dreveným latám v bodoch predpísaných pre danú krytinu.
- Vhodné materiály: – Oceľové plechy na konštrukčnom dreve najmenej triedy C24 podľa listu výrobcu.
Pri výbere zohľadnite
- Technický list a ETA rozlišujú prípady kotvenia pri 20 a 30 mm v dreve C24. Hrúbku dreva, hĺbku a únosnosť posúďte pre konkrétny spoj a hrúbku plechu.
- Rozstup, vzdialenosť od okraja a povrchovú úpravu overte podľa návrhu a prostredia montáže.
Vŕtacia kapacita 2,5 mm je horný limit súčtu hrúbok prevŕtavaných oceľových vrstiev. Údaj t_fix 5 mm je samostatná maximálna úžitková dĺžka pre rozmer 4,8 × 35 mm. Pri výbere overte oba údaje aj potrebnú hĺbku kotvenia.
Ak potrebujete iný odtieň, porovnajte WDD RAL 9006. Odkaz vedie na rovnaký rozmer v balení 250 ks.
Otázky, ktoré pomôžu pri výbere
Môžem skrutkou upevniť plech na oceľový profil?
WDD je určená na oceľový plech na drevenom podklade. Pri oceľovom podklade vyberte model, ktorý je preň určený.
Čo znamenajú hodnoty 2,5 mm a 5 mm?
Hodnota 2,5 mm je limit súčtu hrúbok ocele, ktorú prevŕta hrot. Hodnota 5 mm je maximálna úžitková dĺžka podľa výberovej tabuľky výrobcu.
Aký bit potrebujem?
Na oválnu hlavu použite bit TX 20, ktorý zasuňte do drážky a držte v osi skrutky.
Ako má dosadnúť tesnenie?
EPDM má priliehať k plechu po celom obvode. Pri príliš slabom prítlaku zostane medzera, pri príliš silnom sa tesnenie môže zdeformovať.
Koľko skrutiek je v kartóne?
Kartón obsahuje 12 × 250 ks, spolu 3 000 ks.
