Konštrukčné skrutky Klimas WKFC-10330-B 10 × 330 mm, krabička 25 ks
Konštrukčné skrutky do dreva Klimas WKFC s plným závitom a valcovou hlavou TX sú určené na spájanie aj zosilňovanie drevených nosných prvkov. Tieto tesárske vruty využijete v navrhnutých spojoch trámov, hranolov a nosníkov, pri krovoch, drevených stropoch aj drevostavbách. Plný závit prenáša sily pozdĺž zakotvenej závitovej časti, preto má WKFC svoje miesto aj tam, kde treba spevniť namáhaný detail alebo spriahnuť dva drevené prvky.
Valcová hlava zaberá menej miesta na povrchu a umožňuje hlbšie zapustenie podľa návrhu spoja. Drážka TX 50 pri rozmere 10 × 330 mm pomáha prenášať krútiaci moment pri montáži. Oproti skrutke s čiastočným závitom sa funkcia plného závitu nespolieha na voľný posun pripevňovaného dielu po hladkom drieku. Diely preto pred osadením správne nastavte a priložte k sebe.
Prínos značky Klimas je v detailoch, ktoré podporujú plynulé zavádzanie skrutky. Rezacie ozubenie pomáha pretínať drevené vlákna, dodatočné závity pri špičke uľahčujú prvé zachytenie a voskový povlak znižuje potrebný krútiaci moment. V kombinácii so štíhlou hlavou a plným závitom tak vzniká spojovací prvok určený aj pre náročnejšie tesárske detaily, ktorých spôsob osadenia je vopred navrhnutý.
Variant 10 × 330 mm má dĺžku závitu 315 mm a biely zinkový povrch. Použitie pri zosilňovaní zárezov, podpier alebo trámov oslabených otvorom musí vychádzať z konkrétneho návrhu: záleží na druhu dreva, smere síl, uhle skrutky, rozstupoch aj hĺbke zakotvenia. Únosnosť hotového spoja preto nemožno určiť iba podľa priemeru skrutky alebo jej pevnosti v ťahu.
Technické údaje
Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Pevnostné údaje sú charakteristické parametre pre priemer 10 mm a uvedené materiálové podmienky. Nie sú univerzálnou únosnosťou hotového spoja. Hodnota 45 N·m nie je predpísaný montážny moment.
Rozmery výrobku
Kliknite na červené označenie alebo hodnotu v tabuľke.| Vonkajší priemer závitu (dw) | 10 mm |
|---|---|
| Celková dĺžka skrutky (Lw) | 330 mm |
| Dĺžka závitu (Lg) | 315 mm |
| Priemer jadra závitu (d1) | 6 mm |
| Priemer hladkej časti (ds) | 7 mm |
| Priemer hlavy (Dw) | 13 mm |
| Stúpanie závitu | 4,6 mm |
Vyhotovenie a materiál
| Tvar hlavy | Valcová |
|---|---|
| Veľkosť nadstavca (TX) | TX 50 |
| Vyhotovenie závitu | Plný závit |
| Materiál skrutky | Uhlíková oceľ |
| Povrchová úprava | Biely galvanický zinok |
| Deklarovaná hrúbka ochranného povlaku | ≥ 5 µm |
| Triedy použitia podľa Eurokódu 5 | 1 a 2 pri splnení podmienok ETA |
Charakteristické pevnostné údajeZobraziť údajeSkryť údaje
| Charakteristický plastický moment (My,k) | 43 N·m |
|---|---|
| Charakteristický parameter vytiahnutia z dreva (fax,k) | 11 N/mm² pri ρa = 350 kg/m³; masívne a lepené ihličnaté drevo, CLT a dosky na báze dreva s ρk najviac 440 kg/m³ |
| Charakteristický parameter vytiahnutia z LVL (fax,k) | 13 N/mm² pri ρa = 480 kg/m³; nepredvŕtané LVL s 460 ≤ ρk ≤ 550 kg/m³, skrutka kolmo na rovinu dýh |
| Pretiahnutie hlavy – drevo a dosky nad 20 mm (fhead,k) | 15,3 N/mm² pri ρa = 350 kg/m³; masívne a lepené drevo, CLT a dosky na báze dreva hrubšie než 20 mm |
| Pretiahnutie hlavy – tenšie dosky | 8 N/mm² pre dosky 12–20 mm. Pod 12 mm: najmenej 1,2 × d, zároveň Fax,Rk ≤ 400 N. |
| Charakteristická pevnosť v ťahu (ftens,k) | 36 kN |
| Charakteristická pevnosť v krútení (ftor,k) | 45 N·m |
Predávané balenie
| Počet v predávanom balení | 25 ks |
|---|
Nakupujte s okamžitou zľavou!
Predávame nielen kusové krabičky. Pre profesionálov s vysokou spotrebou sme si pripravili aj predaj na celé kartónové balenia s okamžitou zľavou. Pri rozmere 10 × 330 mm môžete namiesto 25 ks vybrať kartón 100 ks s výhodnejšou cenou za kus.
Nemusíte čakať na zľavové kódy alebo výpredaje: výhodnejšia kartónová cena je už uvedená pri väčšom balení.
Pozrieť kartónové balenie
Prečo si vybrať WKFC
Štíhla valcová hlava s drážkou TX
Menšia hlava umožňuje zapustenie do dreva podľa navrhnutého spoja. Drážka TX prenáša krútiaci moment z bitu do skrutky.
Spoľahlivý prenos montážneho momentu
Hniezdo TX 50 poskytuje bitu pevné vedenie pri zavádzaní plnozávitovej skrutky. Použite úplne zasunutý, neopotrebovaný bit. Predvŕtanie voľte podľa dreva a návrhu spoja; údaj o pevnosti v krútení nenahrádza montážny návod.
Hrot uľahčuje začiatok montáže
Zdokonalená rezná časť hrotu pomáha zaviesť skrutku do dreva. Konkrétny spôsob osadenia a prípadné predvŕtanie určuje návrh spoja.
Použitie a správny výber
Vhodné použitie
- Strešné krovy – zosilnenie dreveného detailu pri hrebeni.
- Nosníky so zárezom – vystuženie namáhaného miesta zárezu.
- Uloženia trámov – zosilnenie dreva pri podpere.
- Spriahnutie hranolov – pripojenie ďalšieho dreveného prvku.
- Nosníky s otvorom – vystuženie oblasti oslabenej prestupom.
- Spoje nosníkov – spájanie súbežných alebo prechádzajúcich trámov podľa návrhu.
Pri výbere zohľadnite
- Pri plnom závite diely pred osadením správne priložte a nastavte.
- Uhol, rozstupy, vzdialenosti od okrajov a zakotvenie určuje návrh spoja.
- Predvŕtanie posúďte podľa materiálu a podmienok technického posúdenia.
Vhodné materiály: Masívne a lepené ihličnaté drevo, CLT/X-Lam a LVL z ihličnatého dreva podľa podmienok ETA; pri LVL skrutka kolmo na rovinu dýh
Závit sa zakotví pozdĺž svojej účinnej dĺžky. WKFC sa preto uplatní aj pri navrhnutom zosilňovaní a spriahnutí drevených prvkov.
Ozubenie na závite pomáha pri prerezávaní drevených vlákien počas zavádzania skrutky do podkladu.
Závity pri špičke pomáhajú prvému zachyteniu dreva. Pri opakovanej montáži oceníte ľahšie zavedenie skrutky do počiatočnej polohy.
Voskový povlak znižuje potrebný krútiaci moment pri skrutkovaní. Skrutka tak pri zavádzaní do dreva prekonáva menší odpor.

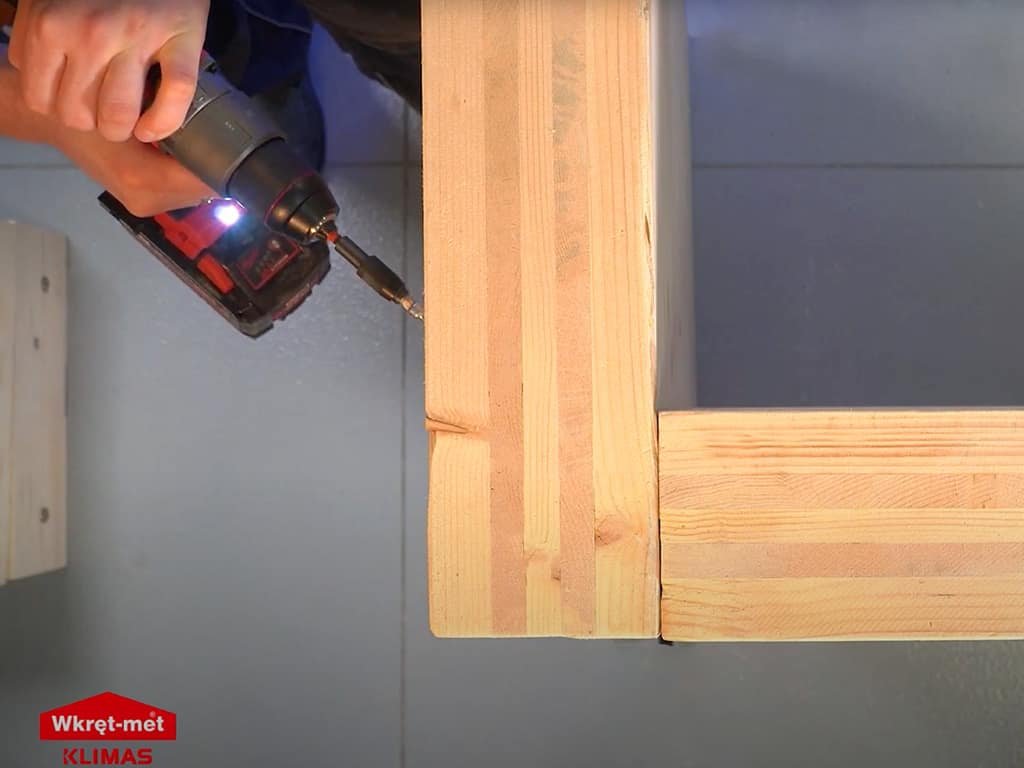

Montáž krok za krokom
Pripravte si
- Skrutkovač s bitom TX 50, meradlo a pomôcky na pridržanie drevených prvkov.
Pripravte návrh a drevo
Použite originálne skrutky Klimas WKFC. Overte rozmer, druh dreveného materiálu, polohu a smer osadenia. Použite nepoškodené drevo.
Nastavte spájané prvky
Pred zavedením skrutky s plným závitom nastavte vzájomnú polohu dielov a priložte ich k sebe. Potrebu predvŕtania určite pre zvolený materiál podľa príslušného technického posúdenia.
Nasaďte správny bit
Pri 10 × 330 mm použite TX 50. Bit nechajte dosadnúť a skrutku veďte v navrhnutej osi.
Dodržte hĺbku a polohu
Osadenie valcovej hlavy aj zakotvenie závitu dokončite podľa návrhu. Skontrolujte rozstupy a okraje; pevnosť skrutky nie je univerzálna únosnosť spoja.

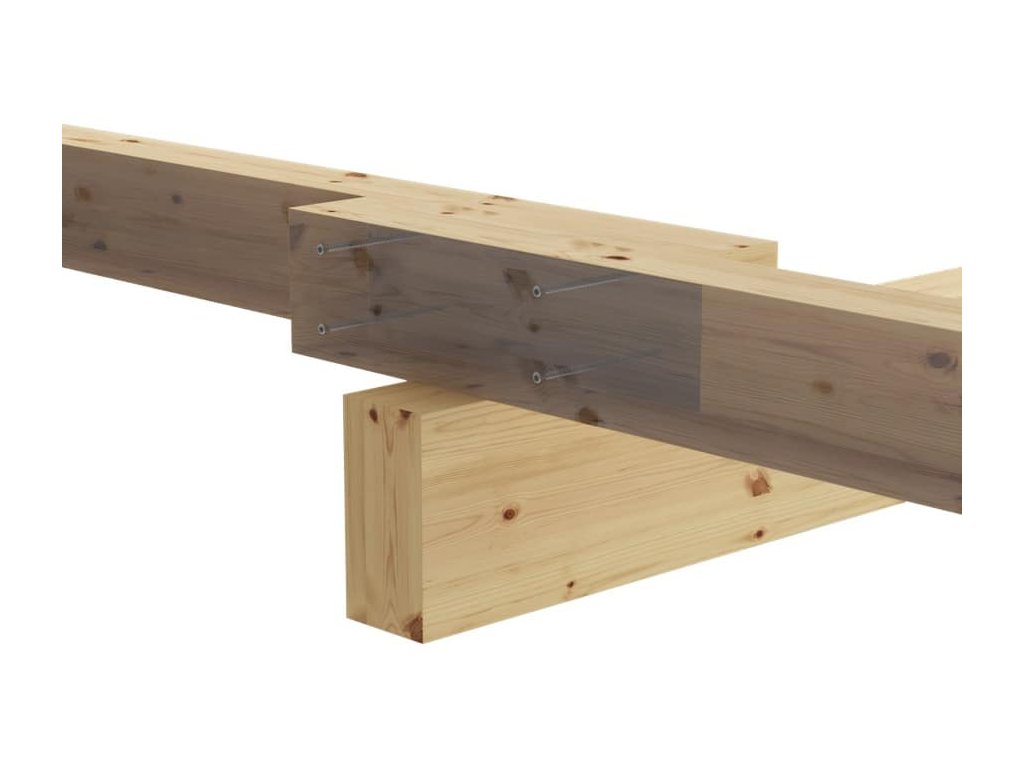

Ukážky konštrukčných spojov
Videoukážky produktu
Otázky, ktoré pomôžu pri výbere
Na čo slúži plný závit WKFC?
Prenáša sily pozdĺž zakotvenej závitovej časti. WKFC sa používa na navrhnuté konštrukčné spoje aj zosilňovanie drevených detailov; diely treba pred montážou správne nastaviť.
Aký bit potrebujem na 10 × 330 mm?
Tento rozmer používa bit TX 50. Pri inom priemere alebo variante skontrolujte príslušnú tabuľku.
Treba drevo predvŕtať?
Závisí to od druhu materiálu a návrhu spoja. Technické podklady rozlišujú predvŕtané a nepredvŕtané osadenie, smery síl aj rôzne drevené materiály; nepoužívajte jednu odpoveď pre všetky spoje.
Dá sa valcová hlava zapustiť do dreva?
Štíhla valcová hlava umožňuje zapustenie podľa návrhu spoja. Požadovanú polohu hlavy a účinnú dĺžku zakotvenia treba dodržať pri montáži.
Akú hmotnosť jedna skrutka udrží?
Jednu univerzálnu hmotnosť nemožno uviesť. Únosnosť závisí od dreva, smeru a dĺžky zakotvenia, rozstupov, zaťaženia aj skladby spoja. Pre nosné spojenie použite návrh podľa príslušných technických podkladov.
Možno WKFC použiť vonku?
Samotný biely pozink nie je univerzálnou zárukou vhodnosti do každého vonkajšieho prostredia. DoP uvádza použitie v drevených konštrukciách v triedach použitia 1 a 2 pri splnení podmienok technického posúdenia. Vlhkosť, vystavenie počasiu aj agresivitu prostredia posúďte podľa konkrétnej stavby a zvoľte zodpovedajúcu ochranu povrchu.
Koľko skrutiek obsahuje balenie?
Krabička tohto rozmeru obsahuje 25 skrutiek. Pri kartóne rozlišujte počet krabičiek a celkový počet skrutiek; údaj je uvedený pri konkrétnom väčšom balení.
Dokumenty a ďalšie informácie
Klimas – plný závit pre premyslené tesárske spoje
WKFC spája štíhlu valcovú hlavu, dlhú závitovú časť a montážne detaily, ktoré pri opakovanej práci ocení tesár aj montážnik drevostavieb. Rezný hrot, ozubenie a voskový povlak pomáhajú pri zavádzaní; plný závit má svoju úlohu pri prenose síl a zosilňovaní dreva. Rozmery a deklarované vlastnosti Klimas sú dostupné v konkrétnych technických podkladoch, podľa ktorých možno navrhnúť spoj.
