Konštrukčné skrutky do dreva - s tanierovou hlavou
Tesárske konštrukčné skrutky Klimas WKCP sú určené na spájanie drevených hranolov, trámov a ďalších konštrukčných prvkov. Tieto vruty do dreva sa uplatnia napríklad pri strešných krovoch, drevostavbách a drevených rámoch, kde má tanierová hlava spájané diely pritiahnuť k sebe. Široká hlava vytvára väčšiu dosadaciu plochu a drážka TX prenáša krútiaci moment pri doťahovaní.
Prínos značky Klimas je v detailoch, ktoré pracujú spoločne: frézovacie rebrá a voskový povlak znižujú odpor pri skrutkovaní, ozubený závit pretína drevné vlákna a zdokonalený rezný hrot uľahčuje prvé zachytenie skrutky. Drážka TX prenáša krútiaci moment pri doťahovaní. Pri opakovanej montáži tak oceníte ľahšie vedenie skrutky a plynulejšiu prácu.

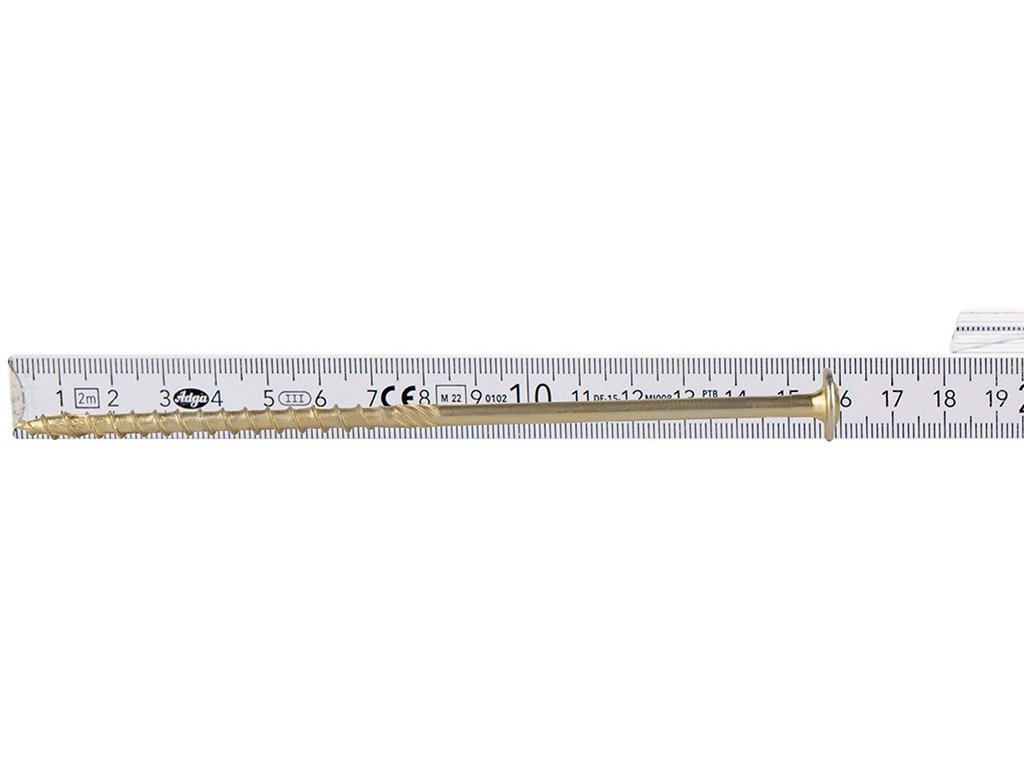

Variant 6 × 160 mm má čiastočný závit a žltý zinkový povlak. Rozmer vyberajte podľa hrúbky spájaných prvkov, potrebného zakotvenia a podmienok konštrukcie. Správny návrh spoja je rovnako dôležitý ako kvalitná skrutka.
Výrobca pri skúškach nového hrotu uvádza až o 40 % kratší čas skrutkovania pri rovnakom zaťažení a až o 20 % nižší odpor pri skrutkovaní. Dosiahnutá časová úspora závisí od druhu spoja a použitého dreva.
Technické údaje
Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Pevnostné údaje sú charakteristické hodnoty pre priemer 6 mm s uvedenými podmienkami. Nevyjadrujú univerzálnu únosnosť hotového spoja; hodnota pevnosti v krútení nie je montážny moment.

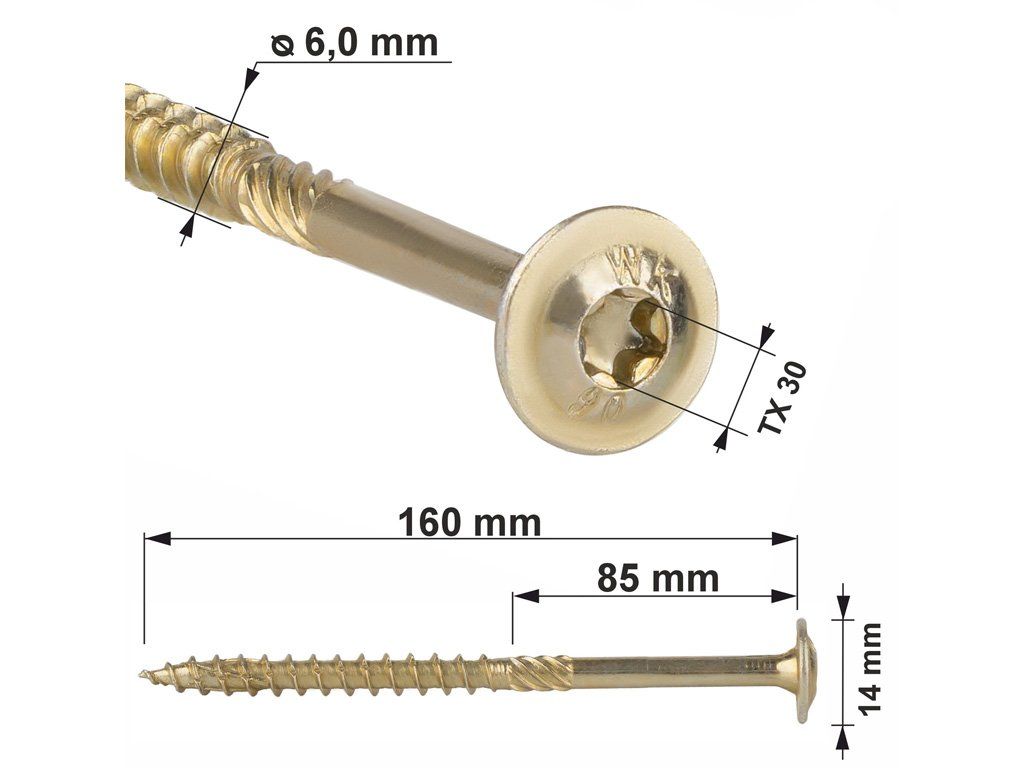

Rozmery výrobku
Kliknite na červené označenie alebo hodnotu v tabuľke.| Vonkajší priemer závitu (dw) | 6 mm |
|---|---|
| Celková dĺžka skrutky (Lw) | 160 mm |
| Dĺžka závitu (Lg) | 75 mm |
| Maximálna úžitková dĺžka (tfix) | 85 mm |
| Vnútorný priemer závitu (d1) | 3,80 mm |
| Priemer hladkej časti (ds) | 4,30 mm |
| Priemer hlavy (Dw) | 14 mm |
Vyhotovenie a materiál
| Tvar hlavy | Tanierová |
|---|---|
| Drážka a veľkosť bitu | TX 30 |
| Vyhotovenie závitu | Čiastočný závit |
| Materiál | Uhlíková oceľ |
| Povrchová úprava | Žltý galvanický zinok |
Charakteristické pevnostné údajeZobraziť údajeSkryť údaje
| Charakteristický plastický moment (My,k) | 10 N·m |
|---|---|
| Vytiahnutie z dreva (fax,k) | 12 N/mm² pri ρₐ = 350 kg/m³ |
| Vytiahnutie z LVL (fax,k) | 13 N/mm² pri ρₐ = 480 kg/m³ |
| Pretiahnutie hlavy cez drevo (fhead,k) | 14,7 N/mm² pri ρₐ = 350 kg/m³ |
| Pretiahnutie hlavy cez LVL (fhead,k) | 14,7 N/mm² pri ρₐ = 480 kg/m³ |
| Charakteristická pevnosť v ťahu (ftens,k) | 13 kN |
| Charakteristická pevnosť v krútení (ftor,k) | 10 N·m |

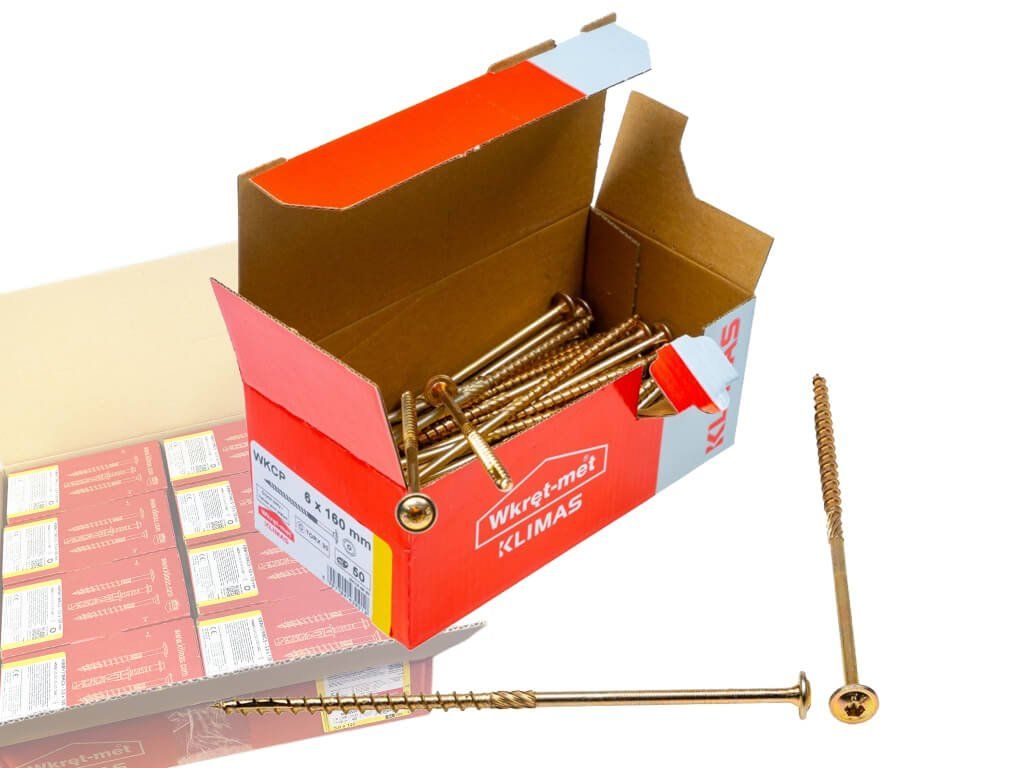

Predávané balenie
| Počet v balení | 800 ks |
|---|

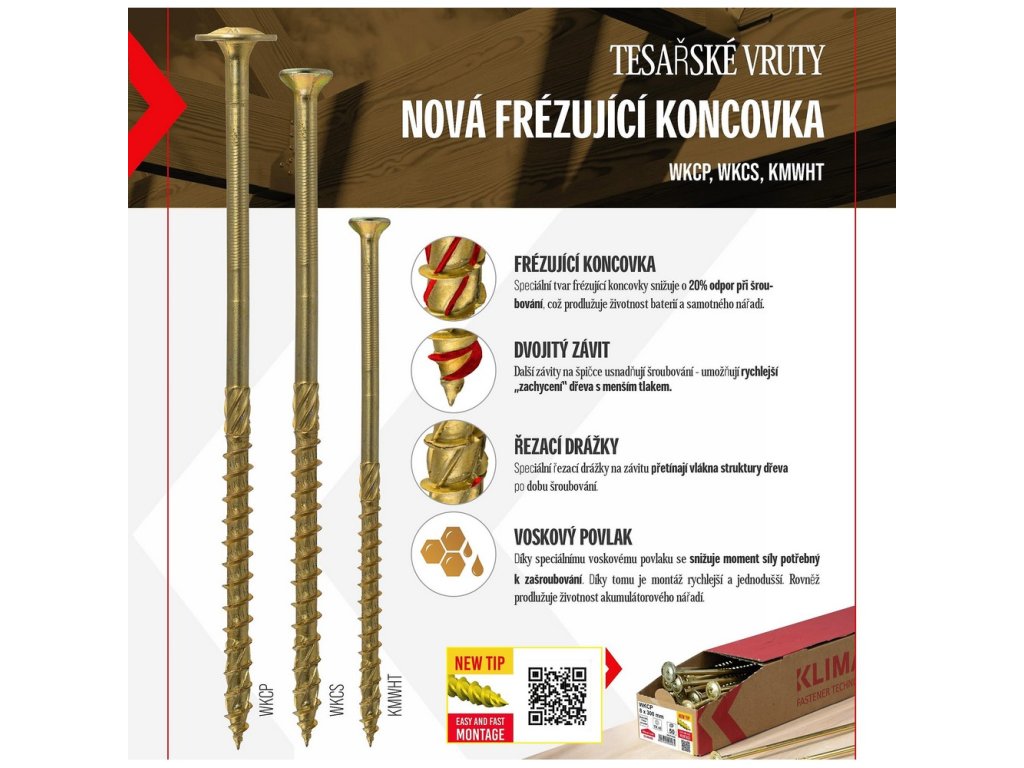

Prečo si vybrať WKCP
Tanierová hlava s drážkou TX
Široká tanierová hlava zväčšuje dosadaciu plochu a zvyšuje odolnosť proti pretiahnutiu drevom. Drážka TX pomáha preniesť krútiaci moment do skrutky. Výsledkom je pevné dotiahnutie bez samostatnej podložky.
Rezacie drážky
Rezné ozubenie na závite priebežne pretína drevné vlákna počas skrutkovania. Pomáha tak viesť skrutku do dreva pri vytváraní tesárskeho spoja.
Frézka nad závitom
Frézovacie rebrá na drieku rozširujú otvor v upevňovanom prvku a znižujú potrebný krútiaci moment. Skrutka tak pri montáži prekonáva menší odpor.
Frézujúci hrot
Zdokonalený frézovací hrot uľahčuje začiatok montáže. Jeho rezná časť pomáha zaviesť skrutku do dreva; výrobca pri novej generácii uvádza nižší odpor pri skrutkovaní. Podmienky porovnania sú vysvetlené vyššie.
Dvojitý závit hrotu
Dodatočné závity pri špici pomáhajú zachytiť drevo pri menšom prítlaku. Výhodu ľahšieho prvého zachytenia oceníte najmä pri opakovanom skrutkovaní tesárskych spojov.
Voskový povlak
Voskový povlak aplikovaný vo výrobe znižuje montážny krútiaci moment a spotrebu energie pri skrutkovaní. Montáž ide ľahšie a akumulátorové náradie nemusí prekonávať zbytočný odpor.
Použitie a správny výber
Vhodné použitie
- Strešné krovy – spájanie krokiev, väzníc, pomúrnic a drevených trámov.
- Drevostavby – spájanie nosných hranolov, stĺpov a nosníkov.
- Pergoly a prístrešky – upevňovanie drevených nosných konštrukcií.
- Drevené stropy – spájanie stropných trámov a ďalších konštrukčných prvkov.
- Latovanie striech – upevňovanie lát a kontralát.
- OSB a drevené dosky – pripevňovanie dosiek k dreveným konštrukciám.
Pri výbere zohľadnite
- Hlavu treba nechať opretú o povrch spoja.
- Povrchovú úpravu zvoľte podľa vlhkosti a prostredia.
- Nosný spoj navrhnite podľa materiálu, zaťaženia a vzdialeností.
Dĺžku vyberajte podľa celého spoja, nie iba podľa hrúbky prvého hranola. Rozhoduje aj hĺbka zakotvenia závitu v druhom prvku.
Pre masívne a lepené drevo vrátane X-Lam a LVL a vhodné dosky podľa návrhu spoja. Rozmer 6 × 160 mm vyberajte podľa hrúbky dielov a potrebného zakotvenia.
Montáž krok za krokom
Pripravte si
- Skrutkovač alebo skrutkovacie náradie
- Bit TX 30
- Meradlo a pomôcky na pridržiavanie dreva
Vyberte rozmer a pripravte drevo
Zohľadnite hrúbku prvkov a potrebné zakotvenie. Použite nepoškodené drevo a diely si presne ustavte.
Správne nasaďte bit
Použite TX 30 a nechajte ho úplne dosadnúť do drážky. Skrutku veďte v osi navrhnutého spoja.
Zaskrutkujte a dotiahnite
Skrutku veďte do dreva a dotiahnite tak, aby sa tanierová hlava oprela o povrch upevňovaného dielu. Dodržte návrh a rozstupy spoja.
Ako zvoliť dĺžku konštrukčných skrutiek?
Pri tesárskom spoji treba určiť priemer aj dĺžku skrutky podľa hrúbky spájaných prvkov a potrebného zakotvenia. Pri práci podľa projektu sa riaďte predpísaným spojom. Bez konkrétneho návrhu nemožno bezpečnosť spoja posúdiť iba podľa celkovej dĺžky skrutky. Podrobnejší článok o výbere dĺžky nájdete medzi odkazmi nižšie.
Ak je pre vás rozhodujúce konkrétne vyhotovenie hrotu, overte si ho pred objednaním.
WKCP pri práci s drevom
Videoukážky produktu
Drevené konštrukcie a pracovné detaily
Otázky, ktoré pomôžu pri výbere
Na aké práce sú skrutky WKCP určené?
Na spájanie drevených konštrukcií, napríklad krovov a drevených rámov. Výrobca uvádza aj laty, kontralaty, dosky na báze dreva a dokončovacie prvky. Pre každé použitie vyberte zodpovedajúci rozmer, povrch a návrh spoja.
Aký bit potrebujem na WKCP 6 × 160 mm?
Pre tento konkrétny rozmer použite bit TX 30. Bit musí správne dosadnúť do drážky; menší bit z iného priemeru skrutky nie je vhodnou náhradou.
Treba drevo predvŕtať?
Výrobca opisuje priamu montáž WKCP do dreva bez predvŕtania. Rezný hrot a ozubenie uľahčujú jeho prenikanie. Pri nosnom spoji treba zároveň dodržať podmienky pre konkrétne drevo, rozstupy a vzdialenosť od okraja podľa návrhu a dokumentácie výrobcu.
Prečo zvoliť tanierovú hlavu?
Tanierová hlava sa opiera o väčšiu plochu dreva, zlepšuje prítlak a odoláva pretiahnutiu cez upevňovaný prvok. Je vhodná tam, kde má hlava zostať na povrchu spoja. Na zarovnané zapustenie hlavy je potrebný iný typ skrutky.
Čo znamenajú dĺžky 160, 75 a 85 mm?
160 mm je celková dĺžka skrutky, 75 mm je dĺžka závitu a 85 mm je maximálna úžitková dĺžka t_fix uvedená výrobcom. Tieto hodnoty si nezamieňajte s univerzálnou dovolenou hrúbkou každého spoja; potrebnú hĺbku zakotvenia určuje konkrétny návrh.
Je tento variant vhodný aj na vonkajšie spoje?
Ide o uhlíkovú oceľ so žltým zinkovým povlakom, nie o nehrdzavejúcu oceľ. Vhodnosť pre vonkajší spoj závisí od vystavenia vlhkosti a požadovanej ochrany proti korózii. Povrchovú úpravu vyberte podľa podmienok stavby; samostatne existujú aj iné povrchové varianty WKCP.
Mám skrutku doťahovať momentom 27 N·m?
Nie. Hodnota 27 N·m v pevnostnej tabuľke je charakteristická pevnosť skrutky v krútení, nie predpísaný montážny moment. Nemožno ju použiť ako nastavenie uťahovania ani ako únosnosť hotového spoja.
Dokumenty a ďalšie informácie
Klimas. Kvalita, ktorú spoznáte na detailoch.
Premyslená geometria hlavy, drieku a hrotu robí z WKCP ucelený systém na spájanie dreva. K dispozícii sú rozmerové údaje, technický list a európske technické posúdenie výrobcu – konkrétne podklady pre správny výber a návrh spoja.
