Skrutky do betónu Klimas WDBLS 6 × 80 mm · 1 ks
Klimas WDBLS 6 × 80 mm sa skrutkuje priamo do predvŕtaného betónu. Závit sa pri montáži zareže do steny vrtu a integrovaná podložka pritlačí pripevňovaný diel.
Iba pre redundantné nenosné systémy. Spoj navrhnite tak, aby pri zlyhaní jedného bodu prevzali zaťaženie ostatné upevnenia. Pri menovitej hĺbke osadenia 55 mm je prípustná hrúbka dielu 5–25 mm.
Technické údaje
Montážne hodnoty platia pre tento rozmer pri menovitej hĺbke osadenia 55 mm. Minimálne rozstupy a vzdialenosti od okraja použite v návrhu spoja podľa ETA.

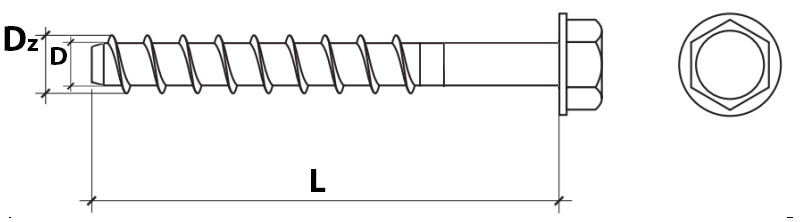

Rozmery a vyhotovenie
| Menovitý priemer vrtu (D0) | 6 mm |
|---|---|
| Dĺžka skrutky (L) | 80 mm |
| Vonkajší priemer závitu (D) | 7,5 mm |
| Veľkosť kľúča (SW) | 10 mm |
| Materiál a povrch | Uhlíková oceľ s galvanickým zinkom |
| Vyhotovenie hlavy | šesťhranná hlava s integrovanou podložkou |
Osadenie pri menovitej hĺbke
| Menovitá hĺbka osadenia (hnom) | 55 mm |
|---|---|
| Efektívna hĺbka kotvenia (hef) | 42,6 mm |
| Min. hĺbka vrtu (h0) | 65 mm |
| Max. priemer otvoru v upevňovanom diele (df) | 9 mm |
| Min. hrúbka upevňovaného dielu (tfix,min) | 5 mm |
| Max. hrúbka upevňovaného dielu (tfix) | 25 mm |
| Uťahovací moment (Tinst) | 20 N·m |
Minimálne rozmery podkladu
| Min. hrúbka betónu (hmin) | 100 mm |
|---|---|
| Min. rozstup kotiev (smin) | 40 mm |
| Min. vzdialenosť od okraja (cmin) | 40 mm |
Predajné balenie
| Predajné balenie | Predaj po 1 ks |
|---|
Prečo si vybrať WDBLS
Priamy závitový spoj
Závit sa zachytí priamo v betóne. Spoj sa osádza bez rozperného puzdra a kotviacej malty, takže pri montáži odpadá čas na jej vytvrdnutie.
Šesťhran a dosadacia plocha
Na šesťhran nasaďte kľúč SW 10. Integrovaná podložková plocha po dotiahnutí pritlačí diel a jej dosadnutie môžete skontrolovať.
Zinkový povlak pre interiér
Galvanický zinok chráni povrch uhlíkovej ocele. Pre toto pozinkované vyhotovenie uvádza ETA suché vnútorné prostredie.
Použitie a správny výber
Vhodné použitie
- Nenosné lišty a profily – Pripevnenie nenosných líšt a profilov s viacerými navrhnutými kotviacimi bodmi.
- Viacbodové upevnenie – Upevnenie nenosných prvkov v sústave, ktorá pri zlyhaní jedného bodu prenesie zaťaženie na ostatné kotvy.
Pri výbere zohľadnite
- Pre tento rozmer dodržte hrúbku upevňovaného dielu 5–25 mm.
- Pozinkované vyhotovenie pre suchý interiér. Kotvenie posúďte podľa zaťaženia, hrúbky betónu, rozstupov a vzdialenosti od okrajov.
- Pri požiarnej požiadavke vychádzajte z návrhu spoja a príslušných tabuliek ETA.
Pri zmene dĺžky porovnajte WDBLS 6 × 60 mm a prípustnú hrúbku dielu.
Rovnaký rozmer je dostupný aj ako kartón 4 × 100 ks alebo krabička 100 ks.
- Hutný betón C20/25 až C50/60 s trhlinami aj bez nich, vystužený aj nevystužený.
Montáž krok za krokom
Pripravte vrt
Vyznačte polohu podľa návrhu a vŕtajte s príklepom kolmo na betón. Použite vrták Ø 6 mm a dodržte hĺbku vrtu aspoň 65 mm. Chráňte výstuž.
Vyčistite otvor
Otvor najmenej trikrát vyčistite kefou SCF a najmenej trikrát vyfúknite pumpou PCF.
Dotiahnite a skontrolujte
Skrutku zaskrutkujte cez diel do pripraveného vrtu. Nasaďte kľúč SW 10 a momentovým kľúčom dotiahnite na 20 N·m. Podložková plocha musí celá dosadnúť a hlava má zostať bez poškodenia.
Otázky, ktoré pomôžu pri výbere
Prečo sa líši priemer vrtu a závitu?
Vrt má priemer 6 mm. Závit s vonkajším priemerom 7,5 mm sa pri montáži zareže do steny otvoru.
Aký hrubý diel môžem pripevniť?
Prípustná hrúbka je 5–25 mm pri menovitej hĺbke osadenia 55 mm.
Aký kľúč a moment použiť?
Použite nástrčný kľúč SW 10. Uťahovací moment pre uvedené osadenie je 20 N·m.
Kam patrí pozinkované vyhotovenie?
Pre túto oceľ so zinkovým povlakom uvádza ETA suché vnútorné prostredie.
Koľko kusov dostanem?
Predaj po 1 ks.
