Skrutky do betónu Klimas WDBLS 8 × 80 mm · 50 ks
Keď montujete konzolu, regál alebo zábradlie do betónu, skrutku Klimas WDBLS zaskrutkujete priamo do vyčisteného vrtu. Závit si pri montáži vytvorí v stene otvoru vlastnú dráhu. Podložková časť šesťhrannej hlavy dosadne na upevňovaný diel a pritlačí ho k podkladu.

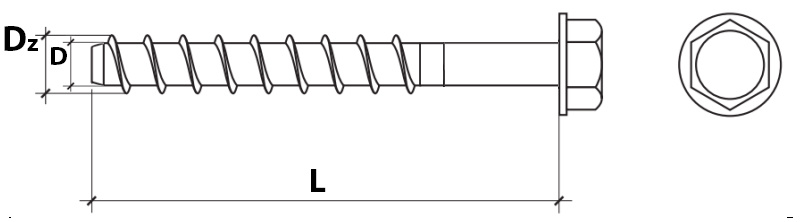

8 × 80 mm označuje priemer vrtu a dĺžku skrutky. Vonkajší priemer závitu je 9,9 mm. Pri menovitej hĺbke osadenia 65 mm je prípustná hrúbka dielu 5–15 mm.

Technické údaje
Montážne hodnoty platia pre tento rozmer pri menovitej hĺbke osadenia 65 mm. Minimálne rozstupy a vzdialenosti od okraja použite v návrhu spoja podľa ETA.
Rozmery a vyhotovenie
| Menovitý priemer vrtu (D0) | 8 mm |
|---|---|
| Dĺžka skrutky (L) | 80 mm |
| Vonkajší priemer závitu (D) | 9,9 mm |
| Veľkosť kľúča (SW) | 13 mm |
| Materiál a povrch | Uhlíková oceľ s galvanickým zinkom |
| Vyhotovenie hlavy | šesťhranná hlava s integrovanou podložkou |
Osadenie pri menovitej hĺbke
| Menovitá hĺbka osadenia (hnom) | 65 mm |
|---|---|
| Efektívna hĺbka kotvenia (hef) | 50,6 mm |
| Min. hĺbka vrtu (h0) | 75 mm |
| Max. priemer otvoru v upevňovanom diele (df) | 11 mm |
| Min. hrúbka upevňovaného dielu (tfix,min) | 5 mm |
| Max. hrúbka upevňovaného dielu (tfix) | 15 mm |
| Uťahovací moment (Tinst) | 40 N·m |
Minimálne rozmery podkladu
| Min. hrúbka betónu (hmin) | 110 mm |
|---|---|
| Min. rozstup kotiev (smin) | 50 mm |
| Min. vzdialenosť od okraja (cmin) | 50 mm |
Predajné balenie

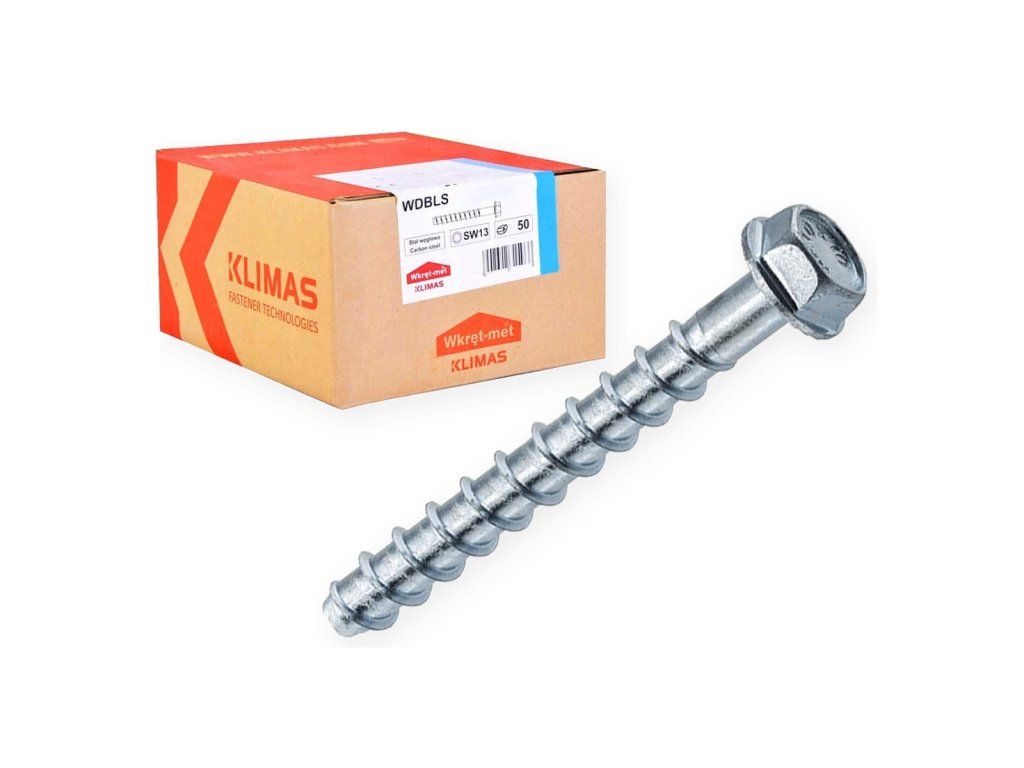

| Predajné balenie | Krabička 50 ks |
|---|
Prečo si vybrať WDBLS

Priamy závitový spoj
Závit sa zachytí priamo v betóne. Spoj sa osádza bez rozperného puzdra a kotviacej malty, takže pri montáži odpadá čas na jej vytvrdnutie.

Šesťhran a dosadacia plocha
Na šesťhran nasaďte kľúč SW 13. Integrovaná podložková plocha po dotiahnutí pritlačí diel a jej dosadnutie môžete skontrolovať.

Zinkový povlak pre interiér
Galvanický zinok chráni povrch uhlíkovej ocele. Pre toto pozinkované vyhotovenie uvádza ETA suché vnútorné prostredie.
Použitie a správny výber
Vhodné použitie
- Konzoly a lišty – Uchytenie konzol a montážnych líšt do betónu podľa návrhu spoja.
- Regály a zábradlia – Sériové upevnenia skladových regálov, zábran alebo zábradlí v suchom interiéri.
- Oceľové a dočasné upevnenia – Dočasné upevnenia a montáž ľahkých až stredných oceľových konštrukcií podľa projektu.
Pri výbere zohľadnite
- Pre tento rozmer dodržte hrúbku upevňovaného dielu 5–15 mm.
- Pozinkované vyhotovenie pre suchý interiér. Kotvenie posúďte podľa zaťaženia, hrúbky betónu, rozstupov a vzdialenosti od okrajov.
- Pri požiarnej požiadavke vychádzajte z návrhu spoja a príslušných tabuliek ETA.
Ak stačí kratšia skrutka, porovnajte WDBLS 8 × 70 mm a jej prípustnú hrúbku dielu.
Rovnaký rozmer je dostupný aj po kuse ako jedna skrutka alebo ako kartón 4 × 50 ks.
- Hutný betón C20/25 až C50/60 s trhlinami aj bez nich, vystužený aj nevystužený.
Montáž krok za krokom
Pripravte vrt
Vyznačte polohu podľa návrhu a vŕtajte s príklepom kolmo na betón. Použite vrták Ø 8 mm a dodržte hĺbku vrtu aspoň 75 mm. Chráňte výstuž.

Vyčistite otvor
Otvor najmenej trikrát vyčistite kefou SCF a najmenej trikrát vyfúknite pumpou PCF.

Dotiahnite a skontrolujte
Skrutku zaskrutkujte cez diel do pripraveného vrtu. Nasaďte kľúč SW 13 a momentovým kľúčom dotiahnite na 40 N·m. Podložková plocha musí celá dosadnúť a hlava má zostať bez poškodenia.

Otázky, ktoré pomôžu pri výbere
Prečo sa líši priemer vrtu a závitu?
Vrt má priemer 8 mm. Závit s vonkajším priemerom 9,9 mm sa pri montáži zareže do steny otvoru.
Aký hrubý diel môžem pripevniť?
Prípustná hrúbka je 5–15 mm pri menovitej hĺbke osadenia 65 mm.
Aký kľúč a moment použiť?
Použite nástrčný kľúč SW 13. Uťahovací moment pre uvedené osadenie je 40 N·m.
Kam patrí pozinkované vyhotovenie?
Pre túto oceľ so zinkovým povlakom uvádza ETA suché vnútorné prostredie.
Koľko kusov dostanem?
Krabička 50 ks.
