Skrutky do dreva Klimas WKCS 8 × 340 mm so zapustenou hlavou, kartón krabičiek 200 ks
Tesárske konštrukčné skrutky Klimas WKCS, známe aj pod pôvodným označením KMWHT, spájajú drevené hranoly, trámy, laty a dosky tam, kde potrebujete pevný spoj a hladko zapustenú hlavu. Tieto vruty do dreva so zapustenou hlavou využijete pri drevostavbách, strešných krovoch, pergolách, prístreškoch aj drevených stropoch. Konkrétny priemer a dĺžku vždy prispôsobte práci: krátky rozmer na dosku nenahrádza dlhú skrutku do nosného spoja.
Kužeľová hlava s rezacími rebrami sa pri správnom osadení zarovná s povrchom dreva, takže neprekáža ďalšej vrstve ani opracovaniu. Drážka TORX, pri variante 8 × 340 mm konkrétne TX 40, vedie bit a prenáša krútiaci moment. Čiastočný závit pomáha pri správnom zakotvení pritiahnuť spájané diely k sebe; oproti tanierovej hlave WKCP je rozhodujúci práve spôsob dosadnutia hlavy.
Výhodou značky Klimas je súhra detailov, ktoré uľahčujú opakované skrutkovanie. Frézka nad závitom rozširuje otvor v upevňovanom prvku, rezacie ozubenie pretína drevené vlákna a voskový povlak znižuje montážny odpor. Rezný hrot a dodatočný závit pri špičke pomáhajú prvému zachyteniu dreva. Nová generácia hrotu ďalej zlepšuje zavádzanie; konkrétne vyhotovenie dodávky si možno overiť pred objednaním.
Variant 8 × 340 mm má dĺžku závitu 100 mm, maximálnu hrúbku upevňovaného prvku t_fix 240 mm a žltý zinkový povlak na uhlíkovej oceli. Pri výbere zohľadnite hrúbku dielov, zakotvenie závitu, vlhkosť prostredia a podmienky nosného spoja. Pri OSB, preglejke, DTD a vhodných drevovláknitých doskách patrí doska na stranu hlavy. Správne vybraný rozmer tak využije výhody skrutky bez zamieňania pevnostného parametra za univerzálnu únosnosť.
Pri skúškach nového hrotu výrobca uvádza až o 40 % kratší čas pri rovnakom zaťažení a až o 20 % nižší odpor; výsledok závisí od spoja a dreva.
Technické údaje

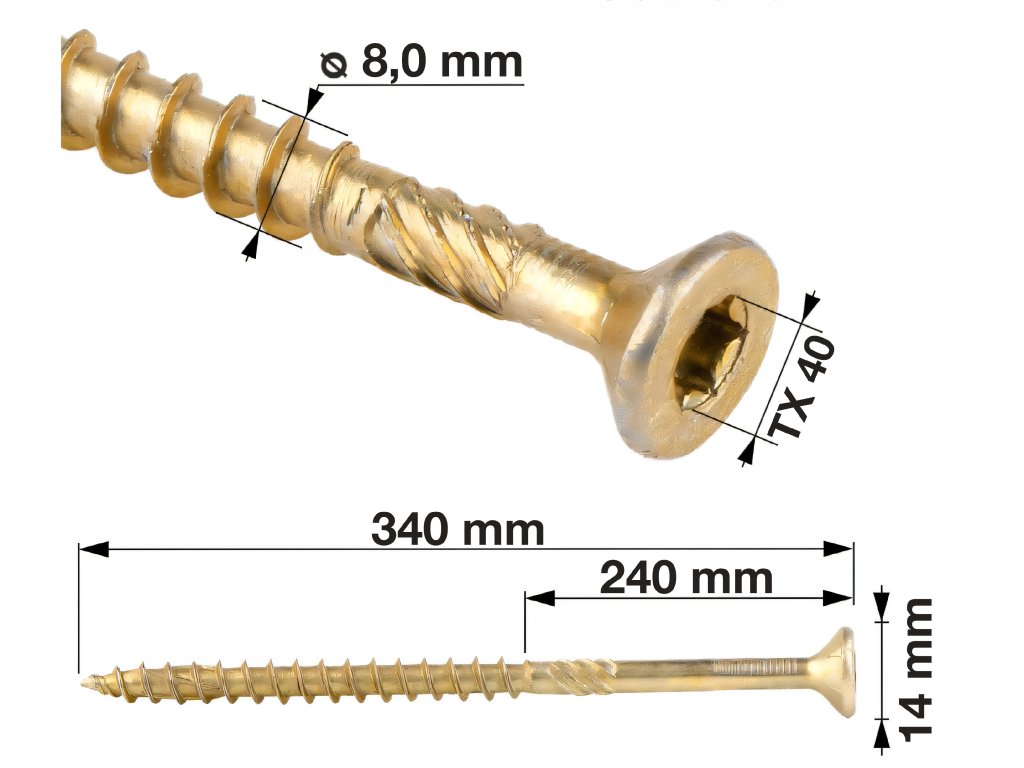

Rozmery vo výkrese sú v milimetroch. Prejdite na rozmer vo výkrese alebo tabuľke. Kliknutím ho ponecháte zvýraznený.
Pevnostné údaje sú charakteristické parametre pre priemer 8 mm a uvedené materiálové podmienky. Nevyjadrujú univerzálnu únosnosť hotového spoja. Hodnota 27 N·m nie je montážny moment.
Rozmery výrobku
Kliknite na červené označenie alebo hodnotu v tabuľke.| Vonkajší priemer závitu (dw) | 8 mm |
|---|---|
| Celková dĺžka skrutky (Lw) | 340 mm |
| Dĺžka závitu (Lg) | 100 mm |
| Maximálna hrúbka upevňovaného prvku (tfix) | 240 mm |
| Vnútorný priemer závitu (d1) | 5,5 mm |
| Priemer hladkej časti (ds) | 5,78 mm |
| Priemer hlavy (Dw) | 14 mm |
Vyhotovenie a materiál
| Tvar hlavy | Zapustená |
|---|---|
| Drážka a veľkosť bitu (TX) | TX 40 |
| Vyhotovenie závitu | Čiastočný závit |
| Materiál skrutky | Uhlíková oceľ |
| Povrchová úprava | Žltý galvanický zinok |
| Deklarovaná hrúbka zinkového povlaku | ≥ 5 µm |
| Triedy použitia podľa Eurokódu 5 | 1 a 2 pri splnení podmienok ETA |
Charakteristické pevnostné údajeZobraziť údajeSkryť údaje
| Charakteristický plastický moment (My,k) | 25 N·m |
|---|---|
| Vytiahnutie z dreva (fax,k) | 12 N/mm² pri ρa = 350 kg/m³; masívne a lepené ihličnaté drevo, CLT a dosky na báze dreva s ρk najviac 440 kg/m³ |
| Vytiahnutie z LVL (fax,k) | 13 N/mm² pri ρa = 480 kg/m³; nepredvŕtané LVL s 460 ≤ ρk ≤ 550 kg/m³, kolmo na rovinu dýh |
| Pretiahnutie hlavy – drevo a dosky nad 20 mm (fhead,k) | 14,7 N/mm² pri ρa = 350 kg/m³; masívne a lepené drevo, CLT a dosky na báze dreva hrubšie než 20 mm |
| Pretiahnutie hlavy – LVL (fhead,k) | 14,7 N/mm² pri referenčnej hustote LVL ρa = 480 kg/m³ podľa podmienok technického listu |
| Pretiahnutie hlavy – tenšie dosky | 8 N/mm² pre dosky 12–20 mm. Pod 12 mm: najmenej 1,2 × d, zároveň Fax,Rk ≤ 400 N. |
| Charakteristická pevnosť v ťahu (ftens,k) | 25 kN |
| Charakteristická pevnosť v krútení (ftor,k) | 27 N·m |
Predávané balenie
| Počet v predávanom balení | 200 ks |
|---|---|
| Zloženie kartónu | 4 × 50 ks |
| Typ balenia | Kartón krabičiek |
Prečo si vybrať WKCS
Zapustená hlava a drážka TX
Správne zapustená hlava ponechá hornú plochu dreveného dielu voľnú na zakrytie alebo ďalšie opracovanie. Hniezdo TORX vedie bit a pomáha prenášať krútiaci moment pri doťahovaní. Spoj zostane hladký bez vystupujúcej tanierovej hlavy.
Rezacie rebrá pod hlavou
Rebrá na spodnej kužeľovej ploche hlavy uľahčujú plynulé zapustenie do dreva. Pomáhajú vytvoriť čisté dosadnutie hlavy tam, kde nechcete, aby spoj vyčnieval nad povrch.
Rezacie drážky
Rezné ozubenie na závite priebežne pretína drevené vlákna počas skrutkovania. Pomáha tak viesť skrutku do dreva pri vytváraní tesárskeho spoja.
Frézka nad závitom
Frézovacie rebrá na drieku rozširujú otvor v upevňovanom prvku a znižujú potrebný krútiaci moment. Skrutka tak pri montáži prekonáva menší odpor.
Frézujúci hrot
Zdokonalený frézovací hrot uľahčuje začiatok montáže. Jeho rezná časť pomáha zaviesť skrutku do dreva; výrobca pri novej generácii uvádza nižší odpor pri skrutkovaní. Podmienky porovnania sú vysvetlené vyššie.
Dvojitý závit hrotu
Dodatočné závity pri špičke pomáhajú zachytiť drevo pri menšom prítlaku. Výhodu ľahšieho prvého zachytenia oceníte najmä pri opakovanom skrutkovaní tesárskych spojov.
Voskový povlak
Voskový povlak aplikovaný pri výrobe znižuje montážny krútiaci moment a spotrebu energie pri skrutkovaní. Montáž ide ľahšie a akumulátorové náradie nemusí prekonávať zbytočný odpor.
Použitie a správny výber
Vhodné použitie
- Strešné krovy – spájanie krokiev, väzníc, pomúrnic a drevených trámov.
- Drevostavby – spájanie nosných hranolov, stĺpov a nosníkov.
- Pergoly a prístrešky – upevňovanie drevených nosných konštrukcií.
- Drevené stropy – spojenie stropných trámov a konštrukčných prvkov.
- Latovanie striech – upevňovanie lát a kontralát.
- OSB a drevené dosky – pripevňovanie dosiek k dreveným konštrukciám.
Pri výbere zohľadnite
- Kužeľovú hlavu osaďte do roviny povrchu; drevo pri doťahovaní nepretiahnite.
- Rozmer zvoľte podľa hrúbky dielov a zakotvenia, povrch podľa vlhkosti prostredia.
- Nosný spoj navrhnite podľa dreva, zaťaženia, rozstupov a vzdialeností od okrajov.
Dĺžku vyberajte podľa celého spoja, nie iba podľa prvého hranola. Pri variante 8 × 340 mm tvorí závit 100 mm a maximálna hrúbka upevňovaného prvku t_fix je 240 mm. Závit musí mať potrebné zakotvenie v nosnom dreve podľa návrhu spoja.
Masívne a lepené ihličnaté drevo, CLT/X-Lam, KVH, BSH a LVL podľa návrhu; pri LVL kolmo na rovinu dýh. OSB, preglejka, drevotrieskové a drevovláknité dosky iba na strane hlavy.
Montáž krok za krokom
Pripravte si
- Skrutkovač alebo skrutkovacie náradie s bitom TX 40.
- Meradlo a pomôcky na presné pridržanie dreva.
Vyberte rozmer a pripravte drevo
Zohľadnite hrúbku prvkov a potrebné zakotvenie. Použite nepoškodené drevo a diely si presne ustavte.
Správne nasaďte bit
Použite TX 40 a nechajte bit úplne dosadnúť do hniezda. Skrutku veďte v osi navrhnutého spoja.
Dodržte podmienky zavádzania
Výrobca opisuje priame zavádzanie do dreva bez predvŕtania. Pri konkrétnom dreve, rozstupoch a okrajoch vždy dodržte podmienky návrhu a technického posúdenia.
Dotiahnite a skontrolujte spoj
Dotiahnite tak, aby sa zapustená hlava zarovnala s povrchom upevňovaného dielu. Skontrolujte polohu hlavy a zakotvenie; hodnotu pevnosti v krútení nepoužívajte ako nastavenie uťahovania.
Ako zvoliť dĺžku konštrukčných skrutiek?
Určite priemer aj dĺžku podľa hrúbky spájaných prvkov a potrebného zakotvenia. Pri práci podľa projektu dodržte predpísaný spoj. Bez návrhu nemožno bezpečnosť určiť iba podľa celkovej dĺžky skrutky. Podrobnejší článok výrobcu nájdete medzi odkazmi.
Vyhotovenie hrotu
Výrobca predstavuje hrot novej generácie, v dodávke sa však môže objaviť aj predchádzajúce vyhotovenie. Ak je pre vás rozhodujúci konkrétny hrot, overte si ho pred objednaním.
Videoukážky produktu
Otázky, ktoré pomôžu pri výbere
Na aké práce sú skrutky WKCS určené?
Na navrhnuté spoje drevených konštrukcií, napríklad krovy, drevostavby, pergoly a stropy. Výrobca uvádza aj dosky na báze dreva a laty. Konkrétny rozmer a polohu hlavy vždy prispôsobte hrúbke dielov a potrebnému zakotveniu.
Aký bit potrebujem na WKCS 8 × 340 mm?
Pre tento rozmer použite TX 40. Bit musí úplne dosadnúť do hniezda. Hniezdo TORX nie je krížová drážka PZ; menší bit z iného priemeru nie je vhodnou náhradou.
Treba drevo predvŕtať?
Výrobca opisuje priame osadenie do dreva bez predvŕtania. Rezný hrot a ozubenie uľahčujú prenikanie. Pri nosnom spoji dodržte podmienky pre konkrétne drevo, rozstupy a okraje podľa návrhu a technického posúdenia; nemožno dať jednu odpoveď pre každý materiál.
Prečo zvoliť zapustenú hlavu?
Pri správnom osadení sa kužeľová hlava zarovná s povrchom dreva. Rebrá pod hlavou pomáhajú hladkému zapusteniu. Oproti tanierovej hlave WKCP tak zostane spoj bez vystupujúcej hlavy; voľbu prispôsobte navrhnutému spoju.
Akú hrúbku prvku môžem upevniť skrutkou 8x340?
Maximálna hrúbka upevňovaného prvku t_fix je pri tomto rozmere 240 mm. Celková dĺžka skrutky je 340 mm a dĺžka závitu 100 mm. Závit musí byť správne zakotvený v nosnom dreve podľa návrhu spoja.
Je žltý zinok vhodný aj do exteriéru?
Ide o uhlíkovú oceľ so zinkovým povlakom, nie nehrdzavejúcu oceľ. Dokumentácia uvádza triedy použitia 1 a 2 za podmienok ETA. Pri priamom vystavení poveternosti posúďte ochranu proti korózii; žltý zinok nezamieňajte s iným povlakom SQ Ceramic alebo nerezom.
Koľko skrutiek obsahuje balenie?
Kartón obsahuje 4 vnútorné balenia po 50 ks, spolu 200 skrutiek rovnakého rozmeru 8 × 340 mm.
